5.2.2 Ultraschall Einheit / Schwinger montieren / verbinden
(Optional)
In diesem Kapitel finden Sie die Hinweise zur Montage und dem
Verbinden dem Ultraschallgenerator und der Ultraschallschwinger.
1. Stellen Sie den Ultraschallgenerator in den Schaltschrank
unten links in die Ecke.
2. Verbinden Sie die elektrischen Kabel gemäß der nachfolgen-
den Darstellung.
4
b

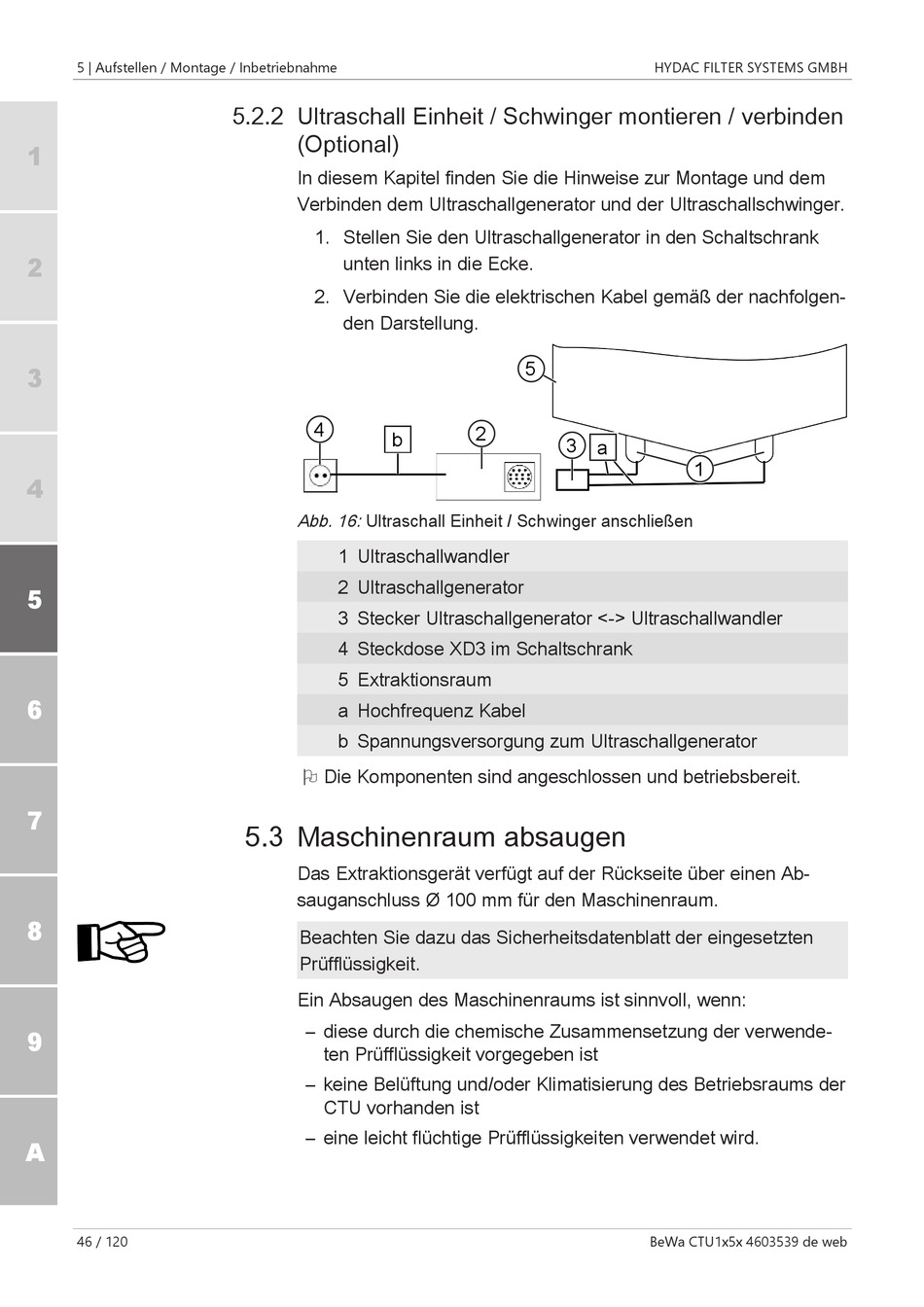

Abb. 16: Ultraschall Einheit / Schwinger anschließen
1 Ultraschallwandler
2 Ultraschallgenerator
3 Stecker Ultraschallgenerator <-> Ultraschallwandler
4 Steckdose XD3 im Schaltschrank
5 Extraktionsraum
a Hochfrequenz Kabel
b Spannungsversorgung zum Ultraschallgenerator
O Die Komponenten sind angeschlossen und betriebsbereit.
5.3 Maschinenraum absaugen
Das Extraktionsgerät verfügt auf der Rückseite über einen Ab-
sauganschluss Ø 100 mm für den Maschinenraum.
Beachten Sie dazu das Sicherheitsdatenblatt der eingesetzten
Prüfflüssigkeit.
Ein Absaugen des Maschinenraums ist sinnvoll, wenn:
– diese durch die chemische Zusammensetzung der verwende-
ten Prüfflüssigkeit vorgegeben ist
– keine Belüftung und/oder Klimatisierung des Betriebsraums der
CTU vorhanden ist
– eine leicht flüchtige Prüfflüssigkeiten verwendet wird.
5
2
3 a
BeWa CTU1x5x 4603539 de web
