Popis Spotrebiča; Elektrické Zapojenie - Whirlpool WBC3547ANFX Bedienungsanleitung

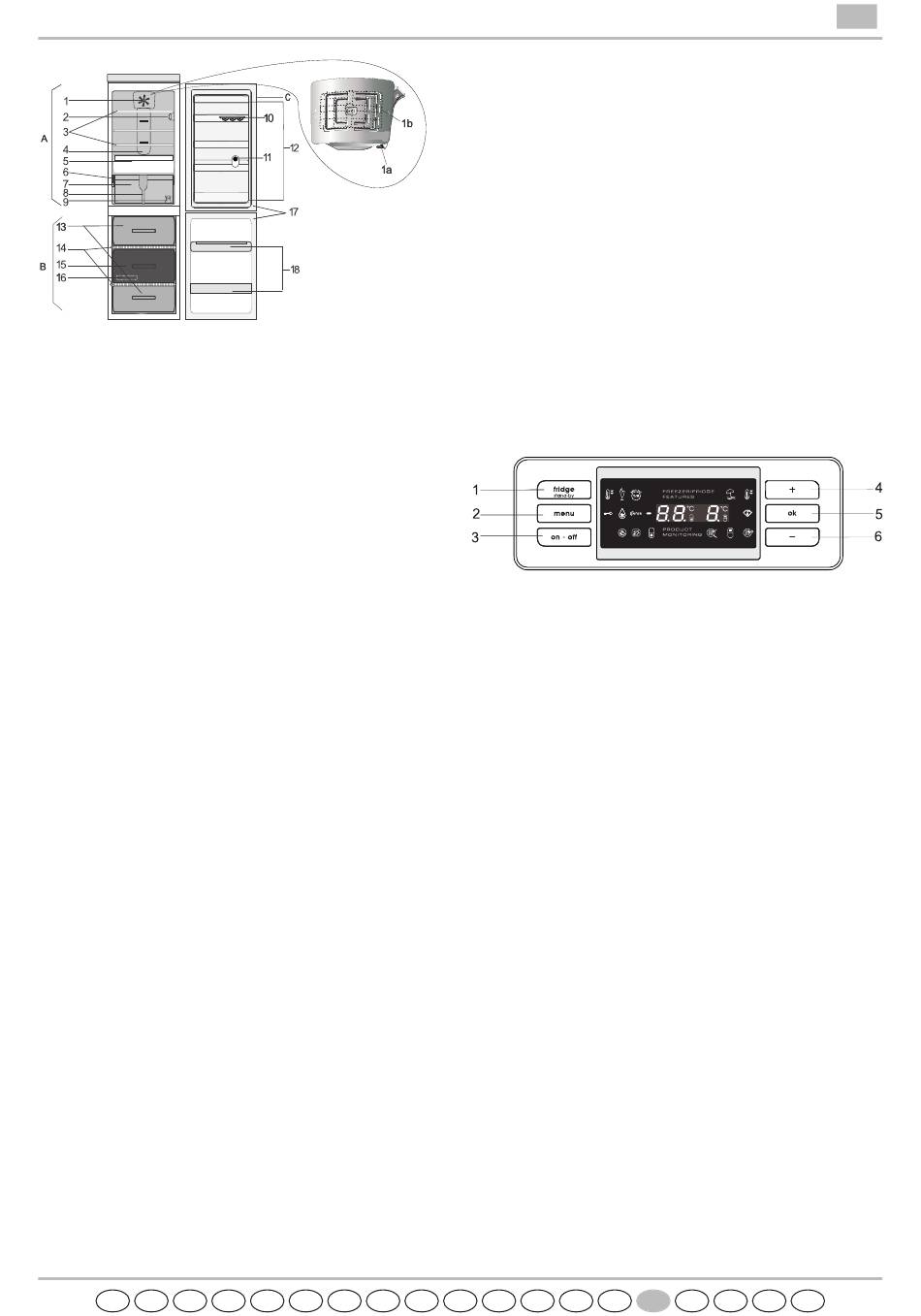

A. Chladiaci priestor chladničky
2. Žiarovka svietidla
3. Police / časť oddelení
4. Systém 'multi-flow' studený vzduch
5. Mraziaci priestor
6. Typový štítok s obchodným názvom
8. Odde1ovacia priehradka zásuvky na ovocie a zeleninu
9. Kit zmeny otvárania dverí
10. Nosič vajec
11. Separátor
12. Držiaky na dvierkach
B. Mraziaci priestor
13. Kôš na uskladnenie zmrazených pokrmov
14. Police
15. Prostredný kôš (mraziaca zóna)
16. Nádobka na ľad alebo zdroj chladu
18. Držiaky pre pizzu alebo pre iné zmrazené pokrmy v plochých
krabiciach na krátku dobu uskladnenia
V závislosti od modelu, počet a druh príslušenstva sa môže
zmeniť.
Je možné používať mraziaci priestor aj bez dvoch horných košov,
aby nebol problém ani s umiestňovaním objemnejších balení
pokrmov. Spodný kôš sa niesmie nikdy vyťahovať. Umiestnite
pokrmy priamo na políčky a potom skontrolujte vždy či dvere
oddelenia sú správne uzatvorené.
C. Ovládací panel
Antibakteriálna ochrana:
1. Ventilátor je vybavený filtrom (v závislosti od modelu)
7. Zásuvka na ovocie a zeleninu s antibakteriálnou
podložkou (v závislosti od modelu)
17. Tesnenie dverí
Zásuvka na ovocie a zeleninu a tesnenia dverí sú vyrobené zo
špeciálnych materiálov, ktoré zabraňujú rastu a rozmnožovaniu
plesní a baktérií
Poznámky:
- V prípade výpadku elektrického prúdu, nádobka s ľadom
pomáha udržiavať optimálnu skladovaciu teplotu čo
najdlhšie.
- Všetky poličky a zaoblené držiaky sú vyťahovateľné.
- Vnútorné teploty spotrebiča závisia od teploty prostredia
okolo spotrebiča, od frekvencie otvárania dvierok, ako aj od
miesta umiestnenia spotrebiča. Teplotu je preto potrebné
nastavovať aj na základe týchto faktorov.
- Príslušenstvo spotrebiča sa nesmie umývať v umývačke
riadu.
D GB F
POPIS SPOTREBIČA
NL E P I GR
VENTILÁTOR S VYPÍNAČOM
Ventilátor zabezpečuje rovnomerné rozloženie teploty vo vnútri
chladiaceho priestoru, čím sa umožní optimálne uskladnenie
potravín.
Pre spustenie ventilátora do činnosti, stlačte príslušné tlačidlo (1a).
Odporúčame spustenie ventilátora iba vtedy ak teplota okolia je
vyššia ako 27 - 28°C, alebo v prípade ak na sklenených policiach
sa vytvárajú vodné kvapky alebo v prípade veľmi vysokej vlhkosti.
Poznámka: Nezakrývajte ventilačné otvory pokrmami.
Obežné koleso ventilátor sa spustí do činnosti IBA keď je
kompresor v činnosti.
Nezabudnite vypnúť ventilátor ak teplota okolia sa zníži.
V prípade ak ventilátor je vybavený obežným kolesom je možné je
vybaviť filtrom.
Vytiahnite príslušné balenie filtra (umiestneného v zásuvka na
ovocie a zeleninu - č. 7) a vložte do krytu ventilátora (č. 1b).
Montážny návod výmeny filtra je pripojený k filtru.
POPIS TLAČIDIEL OVLÁDACIEHO PANELA
Tlačidlá ON/OFF, Menu, voľba a potvrdenie oddelení
1. Tlačidlo stand-by priestoru chladničky
2. Tlačidlo Menu
3. Tlačidlo ON/OFF (vypnutie/zapnutie) spotrebiča
4. Tlačidlo zvýšenie teploty vo zvolenom priestore
5. Tlačidlo potvrdenia OK
6. Tlačidlo zníženia teploty zvoleného priestoru
Zapnutie spotrebiča: pre spustenie mrazničky držte stlačené
tlačidlo "ON-OFF" po dobu 3 sekúnd a pre spustenie
chladničky držte stlačené tlačidlo "fridge stand-by" po dobu
3 sekúnd.
Pre vypnutie spotrebiča: držte znovu stlačené to isté tlačidlo
"ON-OFF"po dobu 3 sekúnd.
Nastavenie teploty: pre zmenu teploty v chladničke alebo
mrazničke stlačte a držte tlačidlo Menu po dobu, až kým nezačne
blikať symbol teploty chladničky alebo mrazničky.
Nastavte potom teplotu pomocou tlačidiel +/- a potvrďte stlačením
tlačidla "OK".
Zobrazovanie teplôt v priestoroch chladničky a mrazničky.
Teplota vnútorného priestoru chladničky sa môže nastavovať v
rozsahoch od +2°C až +8°C, a vnútorného priestoru zmrazničky od
16°C do -24°C.
ELEKTRICKÉ ZAPOJENIE
Keď sa spotrebič pripojí do elektrickej siete sa rozsvieti displej a
zobrazia sa na pár sekúnd všetky symboly.
Zobrazí sa blikajúca hodnota teploty mrazničky, ktorá bola
nastavená vo výrobnom podniku -18°C a na displeji chladničky sa
zobrazí teplota +5°C (nastavená vo výrobnom podniku).
Až do momentu pokiaľ spotrebič nedosiahne teplotu, ktorá bola
nastavená vo výrobnom podniku bude znieť zvukový signál a
symbol teploty na displeji mrazničky začne blikať (- -), to znamená,
