Kurzanleitung

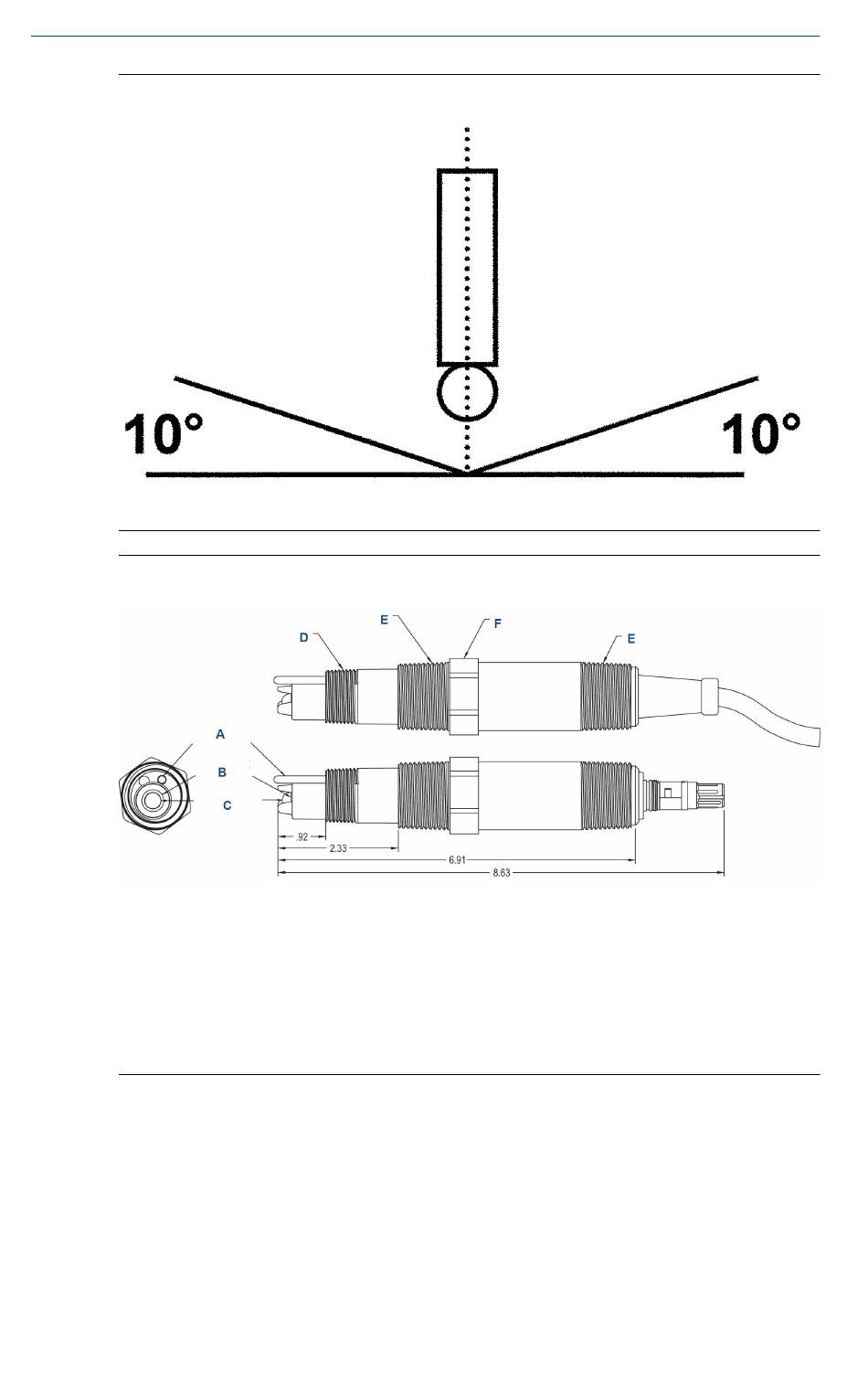

Abbildung 1-1: Ausrichtung des Sensors
Sensor innerhalb von 80° zur Vertikalen installieren
Abbildung 1-2: Abmessungen des Rosemount 3900/3900VP Sensors
A. Temperaturkompensations-Erdlösung
B. Vergleichsmessstelle
C. pH-Elektrode
D. 3/4-in.-Außengewinde (MNPT)
E. 1 in. MNPT
F. 1,30 in. (33 mm) Schlüsselweite
