FISCHER Mess- und Regeltechnik GmbH
BA_DE_DA12

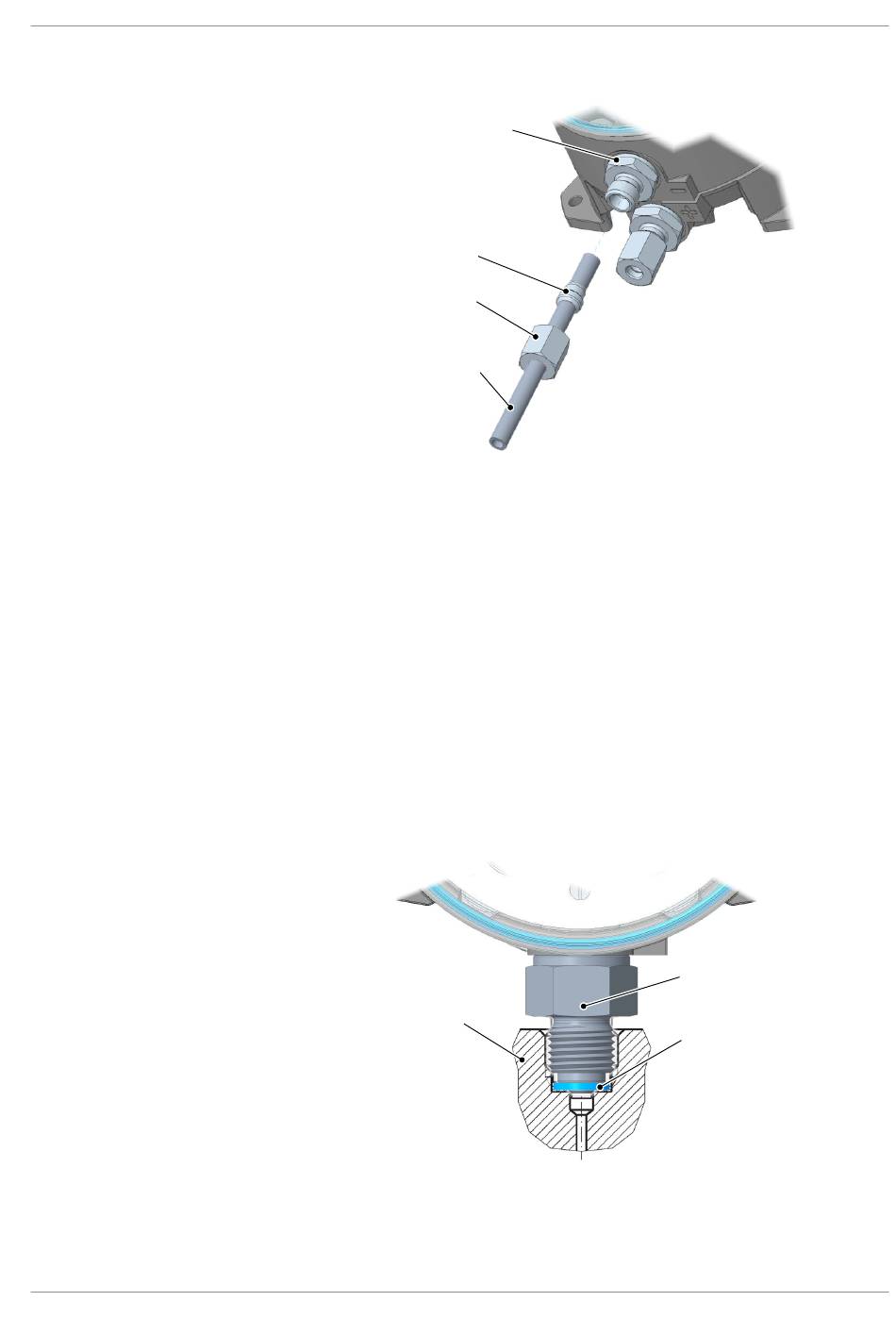

3.2.1 Schneidringverschraubung
Schneidring
Überwurfmutter
Präzisionsstahlrohr
Abb. 5: Montage der Schneidringverschraubung
Vorbereitung
• Die Montage darf nur mit rechtwinklig abgesägten Rohren erfolgen. Es gel-
ten die üblichen Toleranzen für Mindestrohrlänge, Winkel und Fase.
• Führen Sie eine Vormontage des Schneidringes durch.
• Verwenden Sie bei Edelstahl ein Gleitmittel.
Montage am Montageort
• Vormontiertes Rohrende mit Schneidring und Überwurfmutter in Rohrver-
schraubung einsetzen.
• Rohrverschraubung mit Schraubenschlüssel gegenhalten.
• Überwurfmutter mit Schraubenschlüssel ca. 1/4 bis 1/3 Umdrehung über
den spürbaren Kraftanstieg anziehen.
3.2.2 Anschlusszapfen
Überwurfmutter
oder
Einschraubloch
Abb. 6: Montage des Anschlusszapfens nach DIN EN 837
Gegenhalt
bei Montage
Montage | 3
Anschlusszapfen
Flachdichtung
nach DIN EN 837
9/20
