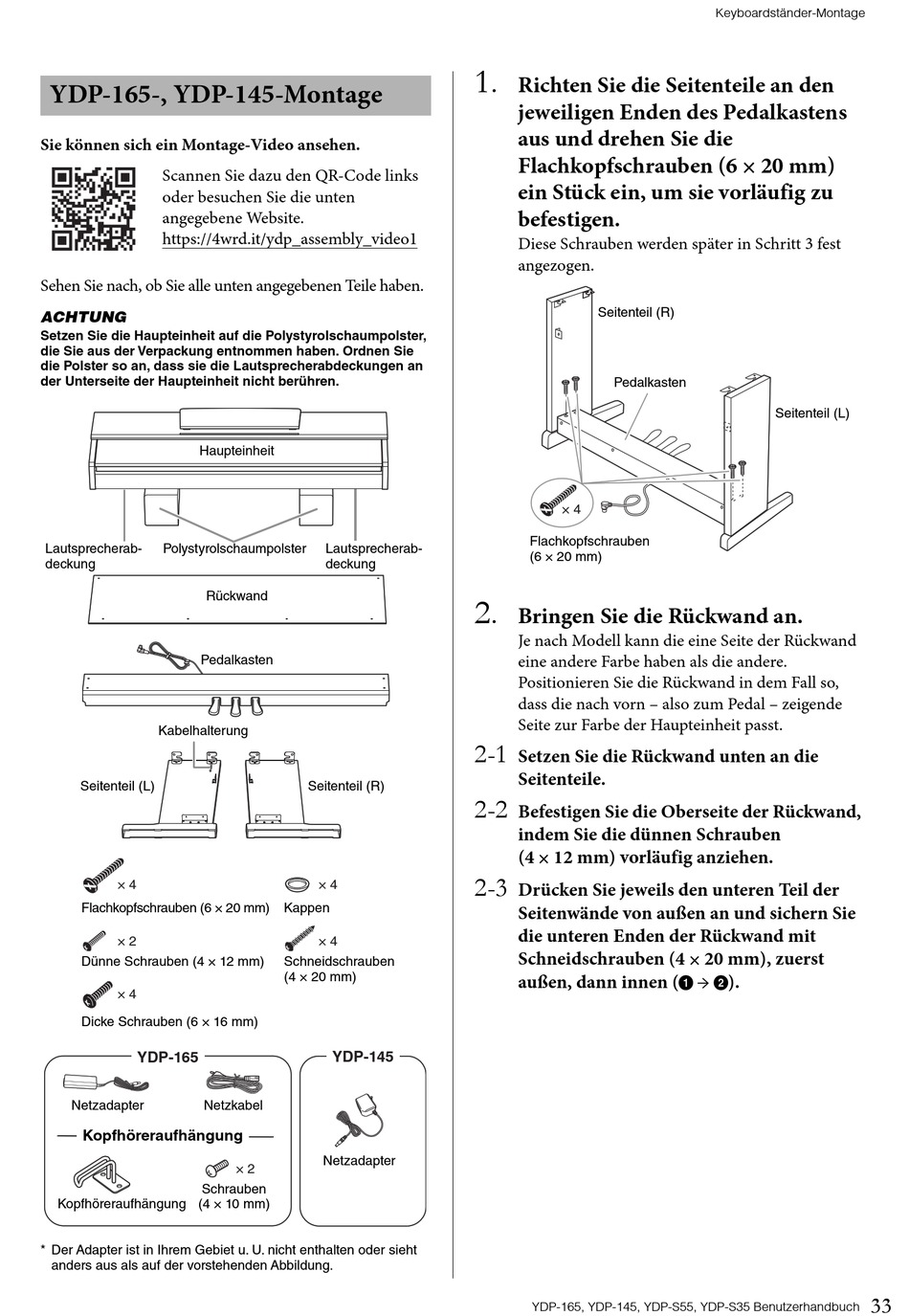

YDP-165-, YDP-145-Montage
Sie können sich ein Montage-Video ansehen.
Scannen Sie dazu den QR-Code links
oder besuchen Sie die unten
angegebene Website.
https://4wrd.it/ydp_assembly_video1
Sehen Sie nach, ob Sie alle unten angegebenen Teile haben.
ACHTUNG
Setzen Sie die Haupteinheit auf die Polystyrolschaumpolster,
die Sie aus der Verpackung entnommen haben. Ordnen Sie
die Polster so an, dass sie die Lautsprecherabdeckungen an
der Unterseite der Haupteinheit nicht berühren.
Haupteinheit
Lautsprecherab-
Polystyrolschaumpolster
deckung
Rückwand
Pedalkasten
Kabelhalterung
Seitenteil (L)
× 4
Flachkopfschrauben (6 × 20 mm)
× 2
Dünne Schrauben (4 × 12 mm)
× 4
Dicke Schrauben (6 × 16 mm)
YDP-165
Netzadapter
Netzkabel
Kopfhöreraufhängung
Schrauben
Kopfhöreraufhängung
(4 × 10 mm)
* Der Adapter ist in Ihrem Gebiet u. U. nicht enthalten oder sieht
anders aus als auf der vorstehenden Abbildung.
Lautsprecherab-
deckung
Seitenteil (R)
× 4
Kappen
× 4
Schneidschrauben
(4 × 20 mm)
YDP-145
Netzadapter
× 2
1.
Richten Sie die Seitenteile an den
jeweiligen Enden des Pedalkastens
aus und drehen Sie die
Flachkopfschrauben (6 × 20 mm)
ein Stück ein, um sie vorläufig zu
befestigen.
Diese Schrauben werden später in Schritt 3 fest
angezogen.
Seitenteil (R)
Pedalkasten
× 4
Flachkopfschrauben
(6 × 20 mm)
2.
Bringen Sie die Rückwand an.
Je nach Modell kann die eine Seite der Rückwand
eine andere Farbe haben als die andere.
Positionieren Sie die Rückwand in dem Fall so,
dass die nach vorn – also zum Pedal – zeigende
Seite zur Farbe der Haupteinheit passt.
2-1
Setzen Sie die Rückwand unten an die
Seitenteile.
2-2
Befestigen Sie die Oberseite der Rückwand,
indem Sie die dünnen Schrauben
(4 × 12 mm) vorläufig anziehen.
2-3
Drücken Sie jeweils den unteren Teil der
Seitenwände von außen an und sichern Sie
die unteren Enden der Rückwand mit
Schneidschrauben (4 × 20 mm), zuerst
außen, dann innen (
YDP-165, YDP-145, YDP-S55, YDP-S35 Benutzerhandbuch
Keyboardständer-Montage
Seitenteil (L)
→
).
1
2
33
