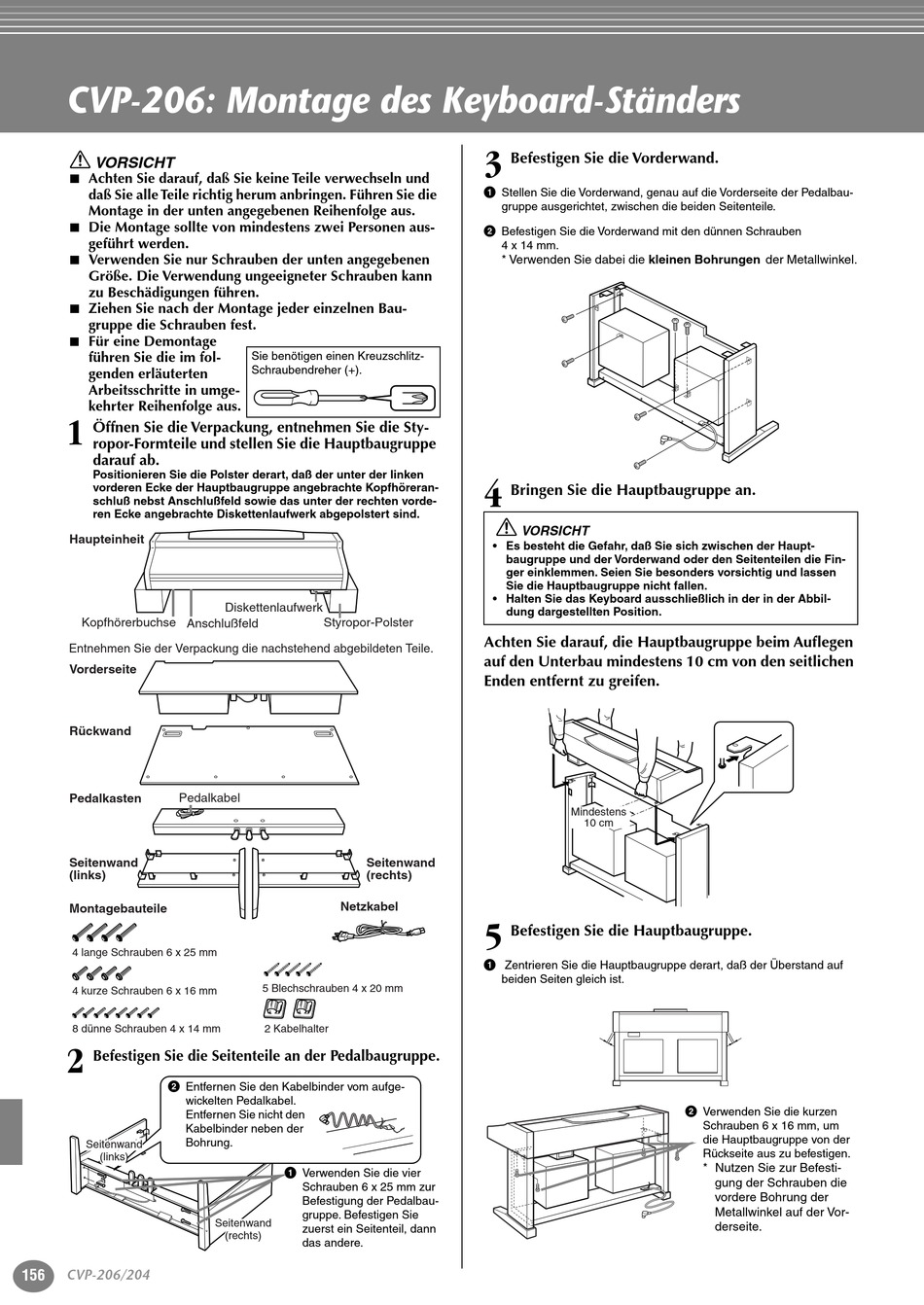

CVP-206: Montage des Keyboard-Ständers
VORSICHT
I
Achten Sie darauf, daß Sie keine Teile verwechseln und
daß Sie alle Teile richtig herum anbringen. Führen Sie die
Montage in der unten angegebenen Reihenfolge aus.
I
Die Montage sollte von mindestens zwei Personen aus-
geführt werden.
I
Verwenden Sie nur Schrauben der unten angegebenen
Größe. Die Verwendung ungeeigneter Schrauben kann
zu Beschädigungen führen.
I
Ziehen Sie nach der Montage jeder einzelnen Bau-
gruppe die Schrauben fest.
I
Für eine Demontage
führen Sie die im fol-
genden erläuterten
Arbeitsschritte in umge-
kehrter Reihenfolge aus.
1
Öffnen Sie die Verpackung, entnehmen Sie die Sty-
ropor-Formteile und stellen Sie die Hauptbaugruppe
darauf ab.
Positionieren Sie die Polster derart, daß der unter der linken
vorderen Ecke der Hauptbaugruppe angebrachte Kopfhöreran-
schluß nebst Anschlußfeld sowie das unter der rechten vorde-
ren Ecke angebrachte Diskettenlaufwerk abgepolstert sind.
Haupteinheit
Kopfhörerbuchse
Anschlußfeld
Entnehmen Sie der Verpackung die nachstehend abgebildeten Teile.
Vorderseite
Rückwand
Pedalkasten
Pedalkabel
Seitenwand
(links)
Montagebauteile
4 lange Schrauben 6 x 25 mm
4 kurze Schrauben 6 x 16 mm
8 dünne Schrauben 4 x 14 mm
2
Befestigen Sie die Seitenteile an der Pedalbaugruppe.
2 Entfernen Sie den Kabelbinder vom aufge-
wickelten Pedalkabel.
Entfernen Sie nicht den
Kabelbinder neben der
Bohrung.
Side panel
Seitenwand
(links)
(left)
156
CVP-206/204
Sie benötigen einen Kreuzschlitz-
Schraubendreher (+).
Diskettenlaufwerk
Styropor-Polster
Seitenwand
(rechts)
Netzkabel
5 Blechschrauben 4 x 20 mm
2 Kabelhalter
1 Verwenden Sie die vier
Schrauben 6 x 25 mm zur
Befestigung der Pedalbau-
gruppe. Befestigen Sie
Side panel
Seitenwand
zuerst ein Seitenteil, dann
(rechts)
(right)
das andere.
3
Befestigen Sie die Vorderwand.
1 Stellen Sie die Vorderwand, genau auf die Vorderseite der Pedalbau-
gruppe ausgerichtet, zwischen die beiden Seitenteile.
2 Befestigen Sie die Vorderwand mit den dünnen Schrauben
4 x 14 mm.
* Verwenden Sie dabei die kleinen Bohrungen der Metallwinkel.
4
Bringen Sie die Hauptbaugruppe an.
VORSICHT
• Es besteht die Gefahr, daß Sie sich zwischen der Haupt-
baugruppe und der Vorderwand oder den Seitenteilen die Fin-
ger einklemmen. Seien Sie besonders vorsichtig und lassen
Sie die Hauptbaugruppe nicht fallen.
• Halten Sie das Keyboard ausschließlich in der in der Abbil-
dung dargestellten Position.
Achten Sie darauf, die Hauptbaugruppe beim Auflegen
auf den Unterbau mindestens 10 cm von den seitlichen
Enden entfernt zu greifen.
Mindestens
10 cm
5
Befestigen Sie die Hauptbaugruppe.
1 Zentrieren Sie die Hauptbaugruppe derart, daß der Überstand auf
beiden Seiten gleich ist.
2 Verwenden Sie die kurzen
Schrauben 6 x 16 mm, um
die Hauptbaugruppe von der
Rückseite aus zu befestigen.
* Nutzen Sie zur Befesti-
gung der Schrauben die
vordere Bohrung der
Metallwinkel auf der Vor-
derseite.
