Inhaltszusammenfassung für Yamaha YDP-S30

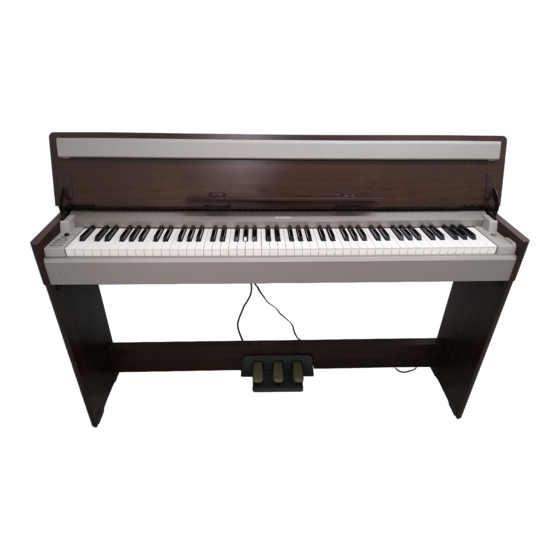

- Seite 1 DIGITAL PIANO YDP-S30 Bedienungsanleitung Weitere Informationen über die Montage des Keyboard-Ständers erhalten Sie in den Anweisungen auf den Seiten 34-36 dieses Handbuchs.
-
Seite 2: Vorsichtsmassnahmen
Öffnungen hineinfließen könnte. • Ausschließlich den vorgeschriebenen Adapter (PA-5D, PA-150 oder einen gleichwertigen, von Yamaha empfohlenen) verwenden. Wenn Sie den falschen • Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie Adapter einsetzen, kann dies zu Schäden am Instrument oder zu Überhitzung ihn heraus. - Seite 3 Netzkabel aus der Steckdose. Lassen Sie das Instrument anschließend von einem autorisierten Yamaha-Kundendienst überprüfen. Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Instruments oder durch Veränderungen am Instrument hervorgerufen wurden, oder wenn Daten verloren gehen oder zerstört werden.
-
Seite 4: Willkommen
Willkommen Vielen Dank für den Kauf des Yamaha-Digitalpianos! Wir empfehlen Ihnen, diese Anleitung sorgfältig zu lesen, damit Sie die anspruchsvollen und praktischen Funktionen Ihres neuen Digitalpianos voll ausnutzen können. Außerdem empfehlen wir Ihnen, dieses Handbuch an einem sicheren und leicht zugänglichen Ort aufzubewahren, um später darin nachschlagen zu können. -
Seite 5: Inhaltsverzeichnis
Verwenden des Metronoms.......23 Einstellen der Anschlagdynamik (Anschlagempfindlichkeit) der Tastatur ..24 Aufzeichnen Ihres Spiels ......25 Wiedergabe aufgezeichneter Spieldaten ...26 Song löschen............26 Anschließen von MIDI-Instrumenten ..27 Über MIDI............27 Möglichkeiten von MIDI........27 Anschließen des Digitalpianos an einen Computer ........ 28 YDP-S30 Bedienungsanleitung... -
Seite 6: Anwendungsverzeichnis
................“Song-Daten vom Digitalpiano an einen Computer übertragen“ auf Seite 31 Übertragen von Song-Daten von einem Computer an das Instrument ................“Song-Daten von einem Computer in das Digitalpiano laden“ auf Seite 31 Montage Auf- und Abbau dieses Instruments............„Montage des Keyboardständers“ auf Seite 34– 36 YDP-S30 Bedienungsanleitung... -
Seite 7: Zubehör
• Quick Operation Guide • Netzadapter (Yamaha PA-5D, PA-150 oder gleichwertig)* * wird u. U. in Ihrem Gebiet nicht mitgeliefert. Näheres hierzu erfahren Sie bei Ihrem Yamaha-Händler. Wartung Reinigen Sie das Instrument mit einem trockenen oder leicht angefeuchteten (gut ausgewrungenen) Tuch. -
Seite 8: Funktionen
Die GHS-Tastatur simuliert den Anschlag einer Klaviertastatur, bei der sich das Tastengewicht im gesamten Tastaturbereich von den tiefen bis zu den hohen Tasten ändert. Dadurch entsteht ein exklusives und naturgetreues Spielgefühl. Als Klangquelle für das YDP-S30 Bedienungsanleitung wurde „AWM Stereo Sampling“, Yamahas Originaltechnik zur Klangerzeugung, verwendet, um satte und volltönende Voices zu erhalten. -
Seite 9: Vor Der Verwendung Des Digitalpianos
Adapter Netzsteckdose WARNUNG Verwenden Sie ausschließlich den angegebenen Adapter (PA-5D, PA-150 oder einen von Yamaha empfohlenen gleichwertigen Adapter). Die Benutzung eines anderen Adapters kann zu irreparablen Schäden am Adapter und am Instrument führen. WARNUNG Ziehen Sie bei Nichtbenutzung des Instruments oder während eines Gewitters den Netzadapter aus der Steckdose. -
Seite 10: Tastaturabdeckung Und Notenablage
2. Klappen Sie den vorderen Streifen der Abdeckung auf. 3. Halten Sie die Abdeckung mit beiden Händen, und schließen Sie sie langsam. VORSICHT Achten Sie darauf, vor dem Schließen der Tastaturabdeckung die Notenablage ein- und den vorderen Teil der Abdeckung aufzuklappen. YDP-S30 Bedienungsanleitung... -
Seite 11: Einstellen Der Lautstärke
Kopfhörer an. [PHONES] Es stehen zwei -Buchsen zur Verfügung. [PHONES] Sie können also zwei normale Stereokopfhörer anschließen. (Wenn Sie nur einen Kopfhörer verwenden, spielt es keine Rolle, an welcher der beiden Buchsen Sie ihn anschließen.) Unterseite Standard-Stereo- Klinkenstecker YDP-S30 Bedienungsanleitung... - Seite 12 Möglichkeiten von MIDI ..........27 Anschließen des Digitalpianos an einen Computer ..28 MIDI-Funktionen ............ 29 Auswahl des MIDI-Sende-/Empfangskanals ..... 29 Local Control ON/OFF (Lokalsteuerung ein/aus) ..29 Program Change ON/OFF (Programmwechsel-Empfang ein/aus)....30 Control Change ON/OFF (Controller-Empfang ein/aus)..............30 YDP-S30 Bedienungsanleitung...
-
Seite 13: Teilebezeichnungen
B [DC-IN 12V]........P12 5 [PIANO/VOICE] ......P18–21 C Leisepedal (links)......P19 6 [SELECT –/+] (Auswahl) ..P15, 16, 18 D Sostenuto-Pedal (Mitte) ....P19 7 [REC] (Aufnahme) ......P25 E Haltepedal (rechts)......P19 8 [PLAY] (Wiedergabe) ....P25, 26 YDP-S30 Bedienungsanleitung... -
Seite 14: Anhören Der Demo-Songs
Jede der 6 Voices hat ihren eigenen Demo-Song, der die betreffende Voice vorführt. Bitte lesen Sie hierzu den Abschnitt “Auswählen von Voices„ auf Seite 18 Die nachfolgend aufgeführten Demo-Songs sind kurze, neu arrangierte Auszüge aus Originalkompositionen. Die anderen Demo-Songs sind eigene Stücke von Yamaha (©2005 Yamaha Corporation). Note Voice-Name... -
Seite 15: Anhören Der 50 Preset-Songs Für Klavier
(oder wenn während der fortlaufenden Wiedergabe [DEMO/SONG] ein anderer Song abgespielt • Um weitere Songs abzuspielen, folgen Sie den Anweisungen der wird), wird der entsprechende Vorgehensweise (siehe oben). Reverb-Typ eingestellt. Die 50 Preset-Songs für Klavier werden nicht über MIDI gesendet. YDP-S30 Bedienungsanleitung... -
Seite 16: Anhören Von Vom Computer Geladenen Songs
Alle Kanäle von 1 bis 16 erzeugen den Klang. Die höchste Taste Auswählen der Song-Wiedergabekanäle 1 + 2: Halten Sie die Tasten gedrückt, [DEMO/SONG] [PIANO/VOICE] und schlagen Sie gleichzeitig die Taste C7 an. Die Kanäle 1 + 2 erzeugen den Klang. Die höchste Taste YDP-S30 Bedienungsanleitung... -
Seite 17: Auswählen Und Spielen Von Voices
Church Organ Ein typischer Kirchenorgelklang (8 Fuß + 4 Fuß + 2 Fuß). Gut geeignet für sakrale Musik aus dem Barock. Strings Voluminöses Streicherensemble mit großer Besetzung. Probieren Sie diese Voice im DUAL-Modus einmal zusammen mit einer Klavier-Voice aus. YDP-S30 Bedienungsanleitung... -
Seite 18: Einsatz Der Pedale
Leisepedal (linkes Pedal) Das Leisepedal reduziert die Lautstärke und bewirkt eine leichte Änderung der Klangfarbe der Noten, die gespielt werden, wenn das Pedal gedrückt wird. Das Leisepedal hat keine Auswirkung auf Tasten, die vor seiner Betätigung angeschlagen wurden. YDP-S30 Bedienungsanleitung... -
Seite 19: Verwenden Von Klangvariationen - Reverb (Nachhall)
C3: Intensität 0 Je höher die gespielte Taste, desto höher die Intensität. Halten Sie die Taste [PIANO/VOICE] gedrückt, und schlagen Sie die Taste A4 an, um den Halleffekt auf die für die ausgewählte Voice am besten geeignete Intensität einzustellen. YDP-S30 Bedienungsanleitung... -
Seite 20: Kombinieren Von Zwei Voices (Dual-Modus)
-6 -4 -2 +1 +3 -3 -1 0 +2 +4 +5 Die höchste Taste Beenden Sie den Dual-Modus, und kehren Sie zum normalen Spielmodus zurück. Halten Sie die Taste [PIANO/VOICE] gedrückt, und schlagen Sie eine der Tasten C1–F1 an. YDP-S30 Bedienungsanleitung... -
Seite 21: Transponierung
Halten Sie die Tasten A-1, H-1, C0 und C#0 gedrückt, und schlagen Sie eine beliebige Taste zwischen C3 und H3 an. Erhöhen der Tonhöhe Verringern der Tonhöhe Wiederherstellen der Standardtonhöhe A-1 C0 Einstellbereich: 427,0–453,0 Hz 440,0 Hz Standardtonhöhe: YDP-S30 Bedienungsanleitung... -
Seite 22: Verwenden Des Metronoms
Sie die Taste B4 an. 0 2 4 5 7 9 Die höchste Taste A4 H4 C5 D5 Um das Tempo auf den Standardwert zurückzusetzen: Halten Sie die Taste gedrückt, und schlagen Sie die Taste C5 an. [METRONOME] YDP-S30 Bedienungsanleitung... -
Seite 23: Einstellen Der Anschlagdynamik (Anschlagempfindlichkeit) Der Tastatur
Fortissimo, um den dynamischen und dramatischen Ausdruck zu erleichtern. Sie müssen die Tasten sehr hart anschlagen, um einen lauten Klang zu erzeugen. Vorgehensweise Halten Sie die Taste gedrückt, und schlagen Sie eine der Tasten A6-C7 [PIANO/VOICE] an, um die gewünschte Anschlagempfindlichkeit auszuwählen. A6 C7 YDP-S30 Bedienungsanleitung... -
Seite 24: Aufzeichnen Ihres Spiels
[PLAY] blinken). Andernfalls gehen sämtliche aufgezeichneten Daten einschließlich derjenigen, die Sie gerade aufnehmen, verloren. Sie können den aufgezeichneten User-Song auf einem Computer speichern. Außerdem können Sie die User-Song-Daten von einem Computer laden und auf diesem Instrument abspielen. (Siehe Seite 31. YDP-S30 Bedienungsanleitung... -
Seite 25: Wiedergabe Aufgezeichneter Spieldaten
Aktivieren Sie den Aufnahmemodus. Drücken Sie die -Taste. [REC] Das Lämpchen der Aufnahmetaste leuchtet. Drücken Sie die -Taste noch einmal, wenn Sie den Löschvorgang [REC] abbrechen möchten. Starten Sie den Löschvorgang. Drücken Sie die -Taste und danach die -Taste. [PLAY] [REC] YDP-S30 Bedienungsanleitung... -
Seite 26: Anschließen Von Midi-Instrumenten
Weitere Informationen über die Buchse Übertragung und den Empfang MIDI IN USB-Port von Song-Daten finden Sie unter “Übertragen von Song-Daten zwischen dem Computer und dem Optionale Digitalpiano“ auf Seite 31. Buchse USB-MIDI-Schnittstelle MIDI OUT Computer (z.B. Yamaha UX16) YDP-S30 YDP-S30 Bedienungsanleitung... -
Seite 27: Anschließen Des Digitalpianos An Einen Computer
Nachdem Sie die Verbindung hergestellt haben, schalten Sie zuerst den Computer ein und dann dieses Instrument. Ein Beispiel für den Anschluss dieses Instruments an den USB-Port eines Computers Verwenden Sie eine optionale USB-MIDI-Schnittstelle (z.B. die UX16 von Yamaha), um die MIDI-Buchsen dieses Instruments mit dem USB-Port des Computers zu verbinden. -
Seite 28: Midi-Funktionen
Halten Sie die Tasten [DEMO/SONG] und [PIANO/VOICE] gedrückt, und schlagen Sie ausgeschaltet ist („OFF“), spielt gleichzeitig die Taste C6 an. Durch mehrfaches Anschlagen der Taste C6 schalten Sie die die Tastatur dieses Instruments Lokalsteuerung ein und aus. nicht die internen Voices. Die höchste Taste YDP-S30 Bedienungsanleitung... -
Seite 29: Program Change On/Off (Programmwechsel-Empfang Ein/Aus)
Schalten Sie den Parameter „Control Change“ aus („Off“), wenn Sie diese Möglichkeit deaktivieren möchten. Vorgehensweise Halten Sie die Tasten [DEMO/SONG] und [PIANO/VOICE] gedrückt, und schlagen Sie gleichzeitig die Taste D6 an. Durch mehrfaches Anschlagen der Taste D6 schalten Sie die Controller-Übertragung ein und aus. Die höchste Taste YDP-S30 Bedienungsanleitung... -
Seite 30: Übertragen Von Song-Daten Zwischen Dem Computer Und Dem Digitalpiano
Yamaha-Website angeschlossenen Computer laden. herunterladen. Um diese Funktion verwenden zu können, müssen Sie zunächst die Software „Musicsoft Downloader“ unter der folgenden URL von der Yamaha-Website herunterladen und auf Ihrem Computer installieren. http://music.yamaha.com/download/ ● Systemanforderungen für Musicsoft Downloader Bitte besuchen Sie die vorstehende URL, um die neuesten Informationen über die unterstützten Computersysteme zu erhalten. -
Seite 31: Daten Sichern Und Einstellungen Initialisieren
Speicher initialisiert (d.h. während die Lämpchen der Tasten [REC] und [PLAY] blinken). Falls dieses Instrument eine Betriebsstörung oder Fehlfunktion hat, schalten Sie das Instrument aus, und führen Sie dann das Die höchste Taste Initialisierungsverfahren durch. YDP-S30 Bedienungsanleitung... -
Seite 32: Fehlerbehebung
Ton wird weiter gehalten, wenn das dass das Pedalkabel ordnungsgemäß an der [PEDAL]-Buchse angeschlossen ist Haltepedal losgelassen wird. (Seite 34). Zubehör Sitzbank BC-100 Eine bequeme Sitzbank, die im Stil auf Ihr Yamaha-Digitalpiano abgestimmt ist. UX16 USB-MIDI-Schnittstelle HPE-150 Kopfhörer YDP-S30 Bedienungsanleitung... -
Seite 33: Montage Des Keyboardständers
6 x 20 mm * U. U. ist der Adapter in Ihrem Gebiet u. U. nicht enthalten oder sieht anders aus als auf der vorstehenden Abbildung. Wenden Sie sich bitte an Ihren Yamaha-Händler. Bringen Sie B und C an D an. - Seite 34 5-1 Bringen Sie F an der Rückseite von A an wie in der Abbildung gezeigt. 5-2 Befestigen Sie F durch Anziehen der dünnen Schrauben (5 x 20 mm). VORSICHT Achten Sie beim Anbringen von F darauf, nicht das Kabel einzuklemmen. YDP-S30 Bedienungsanleitung...
- Seite 35 Sie es immer vorne am Boden und an den seitlichen Griffen an der Rückseite der Hauptbaugruppe an. Heben Sie nicht an der Tastaturabdeckung oder am Oberteil an. Ein unsachgemäßer Umgang kann zu Schäden am Instrument oder zu Verletzungen führen. YDP-S30 Bedienungsanleitung...
-
Seite 36: Index
MASTER VOLUME ..........12, 14 METRONOME ............14, 23 MIDI ................27 Wiedergabe aufgezeichneter Spieldaten ......26 MIDI [IN] [OUT] ..........14, 27, 28 MIDI-Anschlüsse ............27, 28 MIDI-Datenformat ............40 Zubehör ................8 MIDI-Implementationstabelle ........44 MIDI-Kabel ..............27 Mittleres Pedal............14, 19 Montage ..............34–36 Musicsoft Downloader............31 YDP-S30 Bedienungsanleitung... - Seite 37 MEMO YDP-S30 Bedienungsanleitung...
-
Seite 38: Anhang
MIDI Data Format / MIDI-Datenformat / Format des données MIDI / Formato de datos MIDI ....40 MIDI Implementation Chart / MIDI Implementierung stabelle / Feuille d’implantation MIDI / Gráfica de implementación MIDI ..............44 Specifications / Technische Daten / Caractéristiques techniques / Especificaciones .......... 46 YDP-S30... -
Seite 39: Midi-Datenformat
SI usted está ya familiarizado con MIDI, o si emplea una Instrumente verwenden, können Sie sich zur Steuerung des computadora para controlar sus aparatos musicales con YDP-S30 nach den im folgenden Abschnitt aufgeführten mensajes MIDI generados por computadora, los datos Spezifikationen richten. - Seite 40 = Program change number Data format: [F0H] -> [7FH] -> [XnH] -> [04H] -> [01H] -> P.C.#=Program Change number [llH] -> [mmH] -> [F7H] YDP-S30 P.C.# MIDI Master Volume Grand Piano 1 • Simultaneously changes the volume of all channels.
- Seite 41 Data format: [F0H] -> [43H] -> [1nH] -> [4CH] -> [hhH] -> F0H = Exclusive status [mmH] -> [llH] -> [ddH] -> [F7H] 43H = Yamaha ID F0H = Exclusive status 73H = Digital Piano ID 43H = YAMAHA ID 7FH = Extended Product ID 1nH = When received, n=0~F.
- Seite 42 Data (H) Parameter Description Default value (H) 08 nn 11 00 - 7F DRY LEVEL 0 - 127 nn = Part Number • Effect MIDI Map REVERB ROOM HALL 1 HALL 2 STAGE EFFECT CHORUS PHASER TREMOLO ROTARY SP Appendix/Anhang/Annexe/Apéndice YDP-S30...
-
Seite 43: Midi-Implementationstabelle
MIDI Implementation Chart Appendix/Anhang/Annexe/Apéndice YDP-S30... - Seite 44 Appendix/Anhang/Annexe/Apéndice YDP-S30...
-
Seite 45: Technische Daten
“50 greats for the Piano” (Music Book), Quick Operation Guide, Assembly parts * Specifications and descriptions in this owner’s manual are for information purposes only. Yamaha Corp. reserves the right to change or modify products or specifications at any time without prior notice. Since specifications, equipment or options may not be the same in every locale, please check with your Yamaha dealer. - Seite 46 Yamaha Corporation of America or its may cause interference harmful to the operation of subsidiaries. * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) OBSERVERA! Apparaten kopplas inte ur växelströmskällan (nätet) så länge som den ar ansluten till vägguttaget, även om själva apparaten har stängts av.
- Seite 47 Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen Bestimmungsländern erhältlich. Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante. Para detalles sobre productos, contacte su tienda Yamaha más cercana o el distribuidor autorizado que se lista debajo.
- Seite 48 Yamaha Manual Library http://www.yamaha.co.jp/manual/ U.R.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation © 2007 Yamaha Corporation...
