EN CAS DE PANNE
Pas d'allumage
La panne ne chauffe pas ● Catalyseur usé.

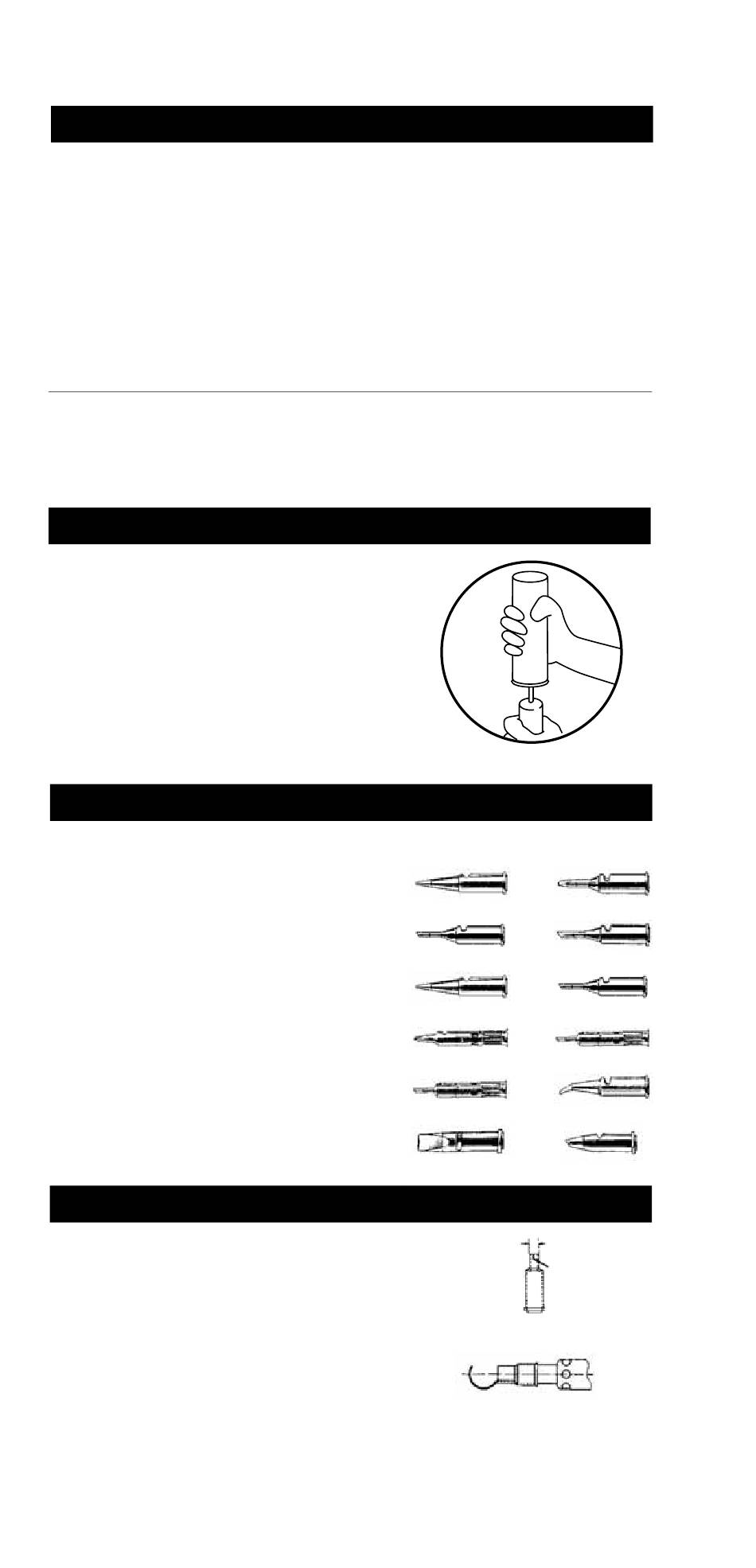

REMPLISSAGE DU RESERVOIR (5 16 160 99)
1. Employez les recharges d'origine Weller-Pyropen,
ou du gaz ISO-butane utilisé pour le remplissage
des briquets.
2. Assurez-vous que le curseur se trouve bien en
position "OFF".
3. Placez l'outil avec la tête vers le bas, introduisez
la recharge à l'arrière et pressez celle-ci vers le bas.
4. Le réservoir de l'outil Pyropen est plein lorsqu'on
remarque un débordemente du butane.
5. Remettre le fer à l'horizontal pour contrôler par la
fenêtre le bon remplissage du réservoir.
PANNE A SOUDER
No. de référence Désignation
1. 70-01-01 Conique
2. 70-01-02 Tournevis
3. 70-01-03 Oblique ø 2 mm
4. 70-01-04 Oblique ø 3 mm
5. 70-01-05 Fine conique
6. 70-01-06 Oblique fine
7. 70-01-07 En pyramide
8. 70-01-08 Oblique à 35°, ø 2 mm
9. 70-01-09 Oblique à 35°, ø 3 mm
10. 70-01-10 Fine courbée
11. 70-01-11 Tournevis, largeur 8 mm
12. 70-01-12 Conique ø 3 mm
13. 70-01-13 Tournevis, largeur 5 mm
14. 70-01-14 Panne speciale avec
taraudage M4
TUYERES A AIR CHAUD
No de référence ø ext.
15. 70-01-50
16. 70-01-51
17. 70-01-52
18. 70-01-53
70-01-54 Reflecteur pour gaines thermo
rétractable, rayon 8 mm
70-01-55 Réflecteur pour gaines thermo
rétractables, rayon 6 mm
9
● Réservoir vide.
● Ejecteur obstrué.
● Pression trop élévee ou
trop basse.
● Bouton d'allumgae
relaché trop tôt.
● Système d'allumage
usé.
● Un léger bruit indique
que l'allumage ne s'est
pas amorcé.
● Pression de gaz insuffisante. ● Remplir le réservoir.
● Ejecteur obstrué.
ø int.
2,5 1,59
4,25 3,3
5,7 4,9
8,0 7,4
● Le remplir avec du gaz.
● Le remplacer.
● Agir sur le curseur de
réglage.
● Relire le paragraph "Le
Pyropen avec panne à
souder.
● Remplacer le bruleur.
● Répéter l'opération et
relacher le bouton
lentement.
● Remplacer la panne.
● Remplacer l'éjecteur.
15 - 18
.
