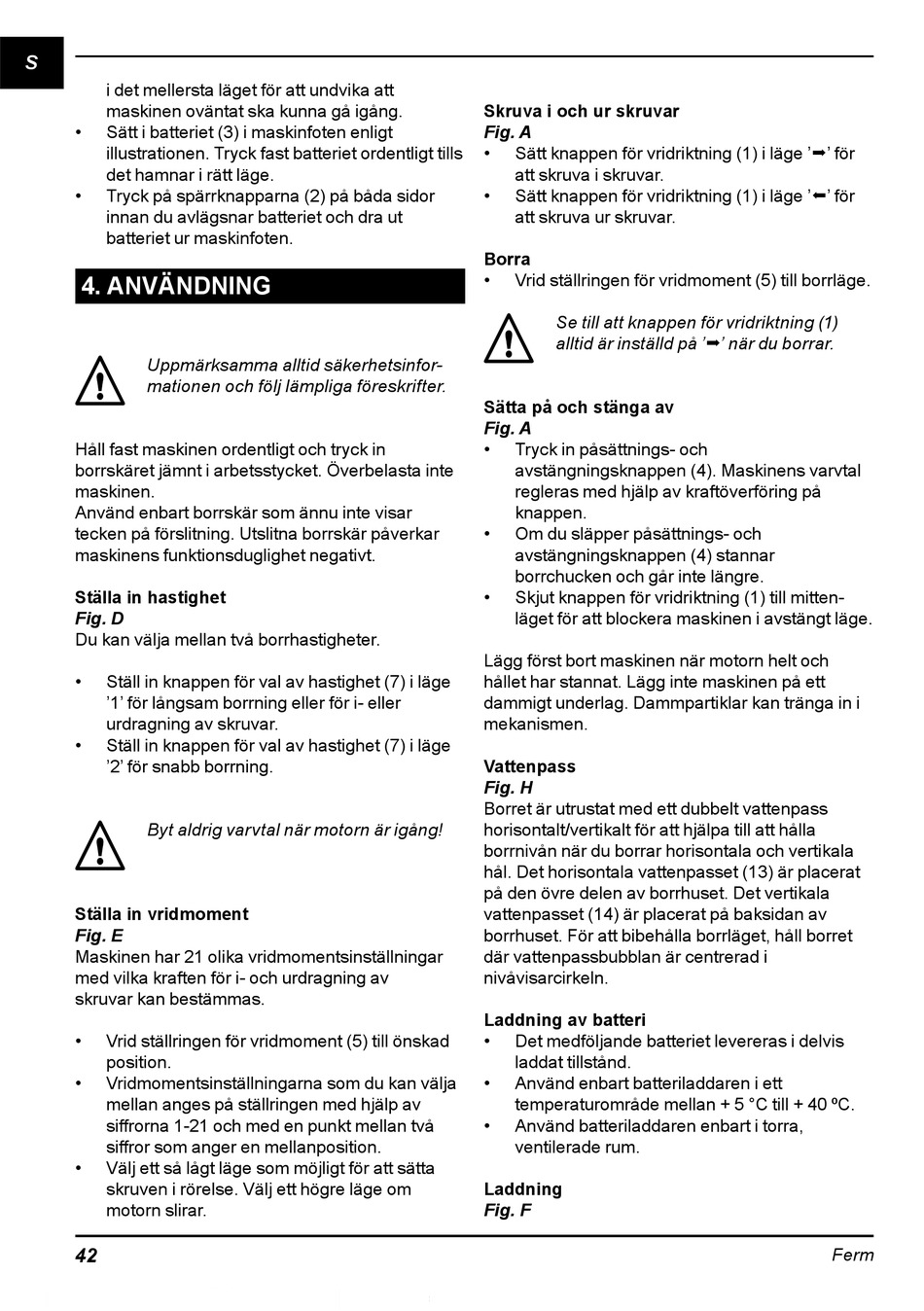

Ferm CDM1086 Originalbetriebsanleitung Seite 42

S
i det mellersta läget för att undvika att
maskinen oväntat ska kunna gå igång.
• Sätt i batteriet (3) i maskinfoten enligt
illustrationen. Tryck fast batteriet ordentligt tills
det hamnar i rätt läge.
• Tryck på spärrknapparna (2) på båda sidor
innan du avlägsnar batteriet och dra ut
batteriet ur maskinfoten.
4. ANVÄNDNING
Uppmärksamma alltid säkerhetsinfor-
mationen och följ lämpliga föreskrifter.
Håll fast maskinen ordentligt och tryck in
borrskäret jämnt i arbetsstycket. Överbelasta inte
maskinen.
Använd enbart borrskär som ännu inte visar
tecken på förslitning. Utslitna borrskär påverkar
maskinens funktionsduglighet negativt.
Ställa in hastighet
Fig. D
Du kan välja mellan två borrhastigheter.
• Ställ in knappen för val av hastighet (7) i läge
'1' för långsam borrning eller för i- eller
urdragning av skruvar.
• Ställ in knappen för val av hastighet (7) i läge
'2' för snabb borrning.
Byt aldrig varvtal när motorn är igång!
Ställa in vridmoment
Fig. E
Maskinen har 21 olika vridmomentsinställningar
med vilka kraften för i- och urdragning av
skruvar kan bestämmas.
• Vrid ställringen för vridmoment (5) till önskad
position.
• Vridmomentsinställningarna som du kan välja
mellan anges på ställringen med hjälp av
siffrorna 1-21 och med en punkt mellan två
siffror som anger en mellanposition.
• Välj ett så lågt läge som möjligt för att sätta
skruven i rörelse. Välj ett högre läge om
motorn slirar.
42
Skruva i och ur skruvar
Fig. A
• Sätt knappen för vridriktning (1) i läge '' för
att skruva i skruvar.
• Sätt knappen för vridriktning (1) i läge '±' för
att skruva ur skruvar.
Borra
• Vrid ställringen för vridmoment (5) till borrläge.
Se till att knappen för vridriktning (1)
alltid är inställd på '' när du borrar.
Sätta på och stänga av
Fig. A
• Tryck in påsättnings- och
avstängningsknappen (4). Maskinens varvtal
regleras med hjälp av kraftöverföring på
knappen.
• Om du släpper påsättnings- och
avstängningsknappen (4) stannar
borrchucken och går inte längre.
• Skjut knappen för vridriktning (1) till mitten-
läget för att blockera maskinen i avstängt läge.
Lägg först bort maskinen när motorn helt och
hållet har stannat. Lägg inte maskinen på ett
dammigt underlag. Dammpartiklar kan tränga in i
mekanismen.
Vattenpass
Fig. H
Borret är utrustat med ett dubbelt vattenpass
horisontalt/vertikalt för att hjälpa till att hålla
borrnivån när du borrar horisontala och vertikala
hål. Det horisontala vattenpasset (13) är placerat
på den övre delen av borrhuset. Det vertikala
vattenpasset (14) är placerat på baksidan av
borrhuset. För att bibehålla borrläget, håll borret
där vattenpassbubblan är centrerad i
nivåvisarcirkeln.
Laddning av batteri
• Det medföljande batteriet levereras i delvis
laddat tillstånd.
• Använd enbart batteriladdaren i ett
temperaturområde mellan + 5 °C till + 40 ºC.
• Använd batteriladdaren enbart i torra,
ventilerade rum.
Laddning
Fig. F
Ferm
