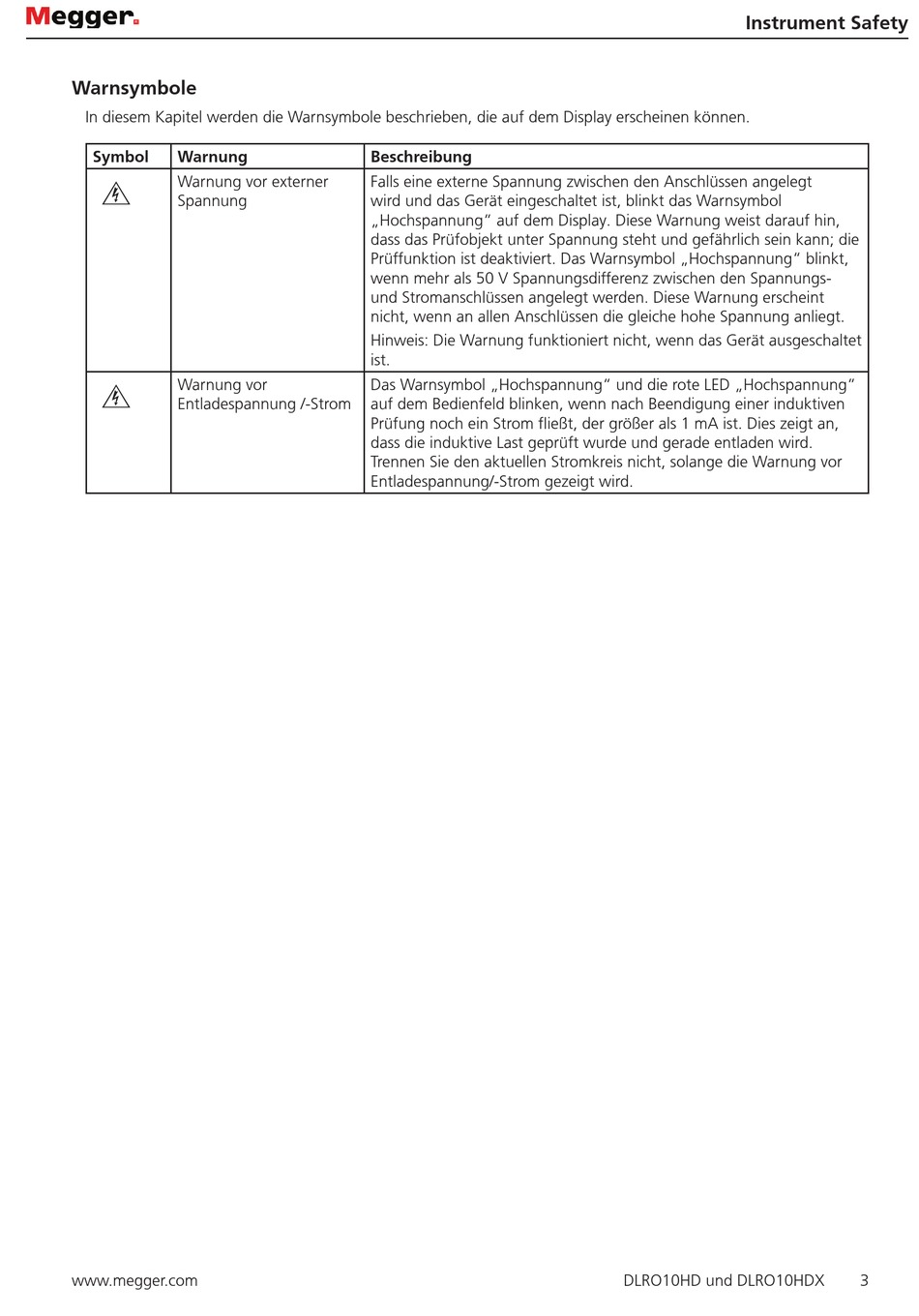

Warnsymbole

In diesem Kapitel werden die Warnsymbole beschrieben, die auf dem Display erscheinen können.
Symbol Warnung
Warnung vor externer
F
Spannung
Warnung vor
F
Entladespannung /-Strom
www.megger.com
Beschreibung
Falls eine externe Spannung zwischen den Anschlüssen angelegt
wird und das Gerät eingeschaltet ist, blinkt das Warnsymbol
„Hochspannung" auf dem Display. Diese Warnung weist darauf hin,
dass das Prüfobjekt unter Spannung steht und gefährlich sein kann; die
Prüffunktion ist deaktiviert. Das Warnsymbol „Hochspannung" blinkt,
wenn mehr als 50 V Spannungsdifferenz zwischen den Spannungs-
und Stromanschlüssen angelegt werden. Diese Warnung erscheint
nicht, wenn an allen Anschlüssen die gleiche hohe Spannung anliegt.
Hinweis: Die Warnung funktioniert nicht, wenn das Gerät ausgeschaltet
ist.
Das Warnsymbol „Hochspannung" und die rote LED „Hochspannung"
auf dem Bedienfeld blinken, wenn nach Beendigung einer induktiven
Prüfung noch ein Strom fließt, der größer als 1 mA ist. Dies zeigt an,
dass die induktive Last geprüft wurde und gerade entladen wird.
Trennen Sie den aktuellen Stromkreis nicht, solange die Warnung vor
Entladespannung/-Strom gezeigt wird.
