Messleitungen
Die Messleitungen können verwendet werden mit:
Prüfspitzen
Klemmen
Siehe „Zubehör" auf Seite 29
Anschließen an das Gerät

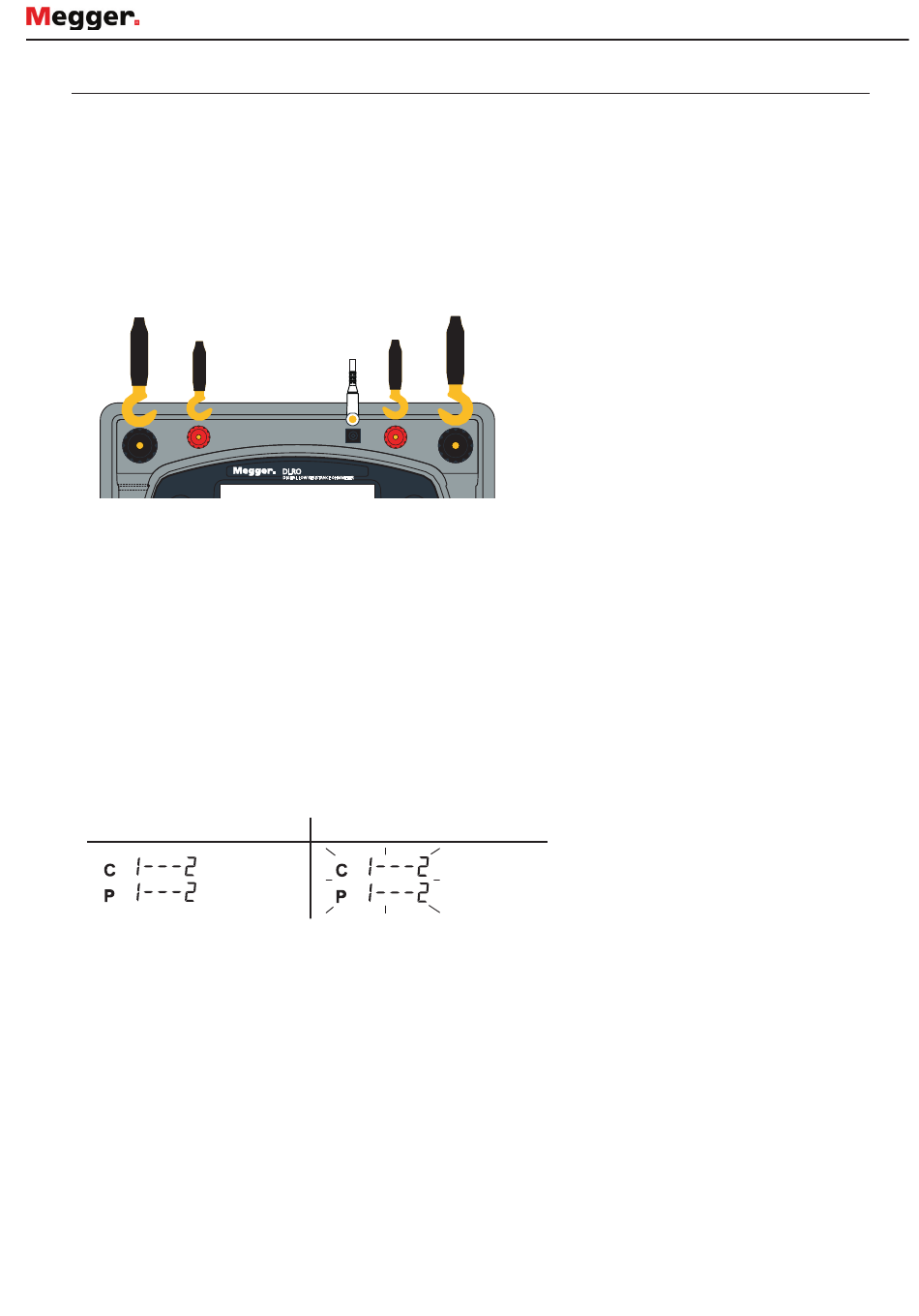

Schließen Sie die mitgelieferten Messleitungen an das Gerät an wie unten dargestellt:
Tipp: Um die Messleitungen anzuschließen, entfernen Sie den Gerätedeckel. Öffnen Sie den Deckel ca. 45 Grad
und schieben Sie ihn nach rechts.
Messleitungsanschluss
AUTO
Eine einwandfreie Messung erfordert sowohl einen Strom führenden Schaltkreis (C) als auch einen
Spannungsmesskreis (P) sowie das damit verbundene Prüfobjekt. Das Gerät prüft die Durchgängigkeit sowohl im
3s
C- als auch im P-Schaltkreis.
Die Prüfung erfolgt erst, wenn mittels Messleitungen eine einwandfreie Verbindung zum Prüfobjekt besteht.
Bestätigung der erfolgreichen Durchgängigkeit:
Wenn C 1----2 und P 1----2 konstant sind, ist die Konnektivität gut.
Wenn entweder C 1----2 oder P 1----2 blinkt, besteht keine Konnektivität und die Prüfung wird nicht
beginnen.
Verbindung erfolgreich
Der Widerstandswert wird auf dem Display angezeigt – entweder in Ω, mΩ oder µΩ, im Wertebereich von 2500,0
Ω bis 0,1 µΩ.
Der Wert in bidirektionalen Modi ist der Durchschnitt von zwei Messwerten, die auf den Sekundär-Displays
angezeigt werden und mit Pfeilen versehen sind, mit denen die Stromrichtung angezeigt wird. Der große Pfeil im
oberen Bereich des Displays zwischen C1 und C2 zeigt den Mess-Stromfluss an.
www.megger.com
DLRO
DIGITAL LOW RESISTANCE OHMMETER
1mA
10mA
µA
25
100
250
2.5
Ω
Ω
Ω
2.5
250
kΩ
mΩ
OK
TEST
250
mΩ
Verbindung nicht erfolgreich
100
mA
1A
25
mΩ
2.5
10A
mΩ
2.5
Ω
1A
10A
Messleitungen
DLRO10HD und DLRO10HDX
11
