Bauanleitung 107.414
Modern Design Clock
10
4

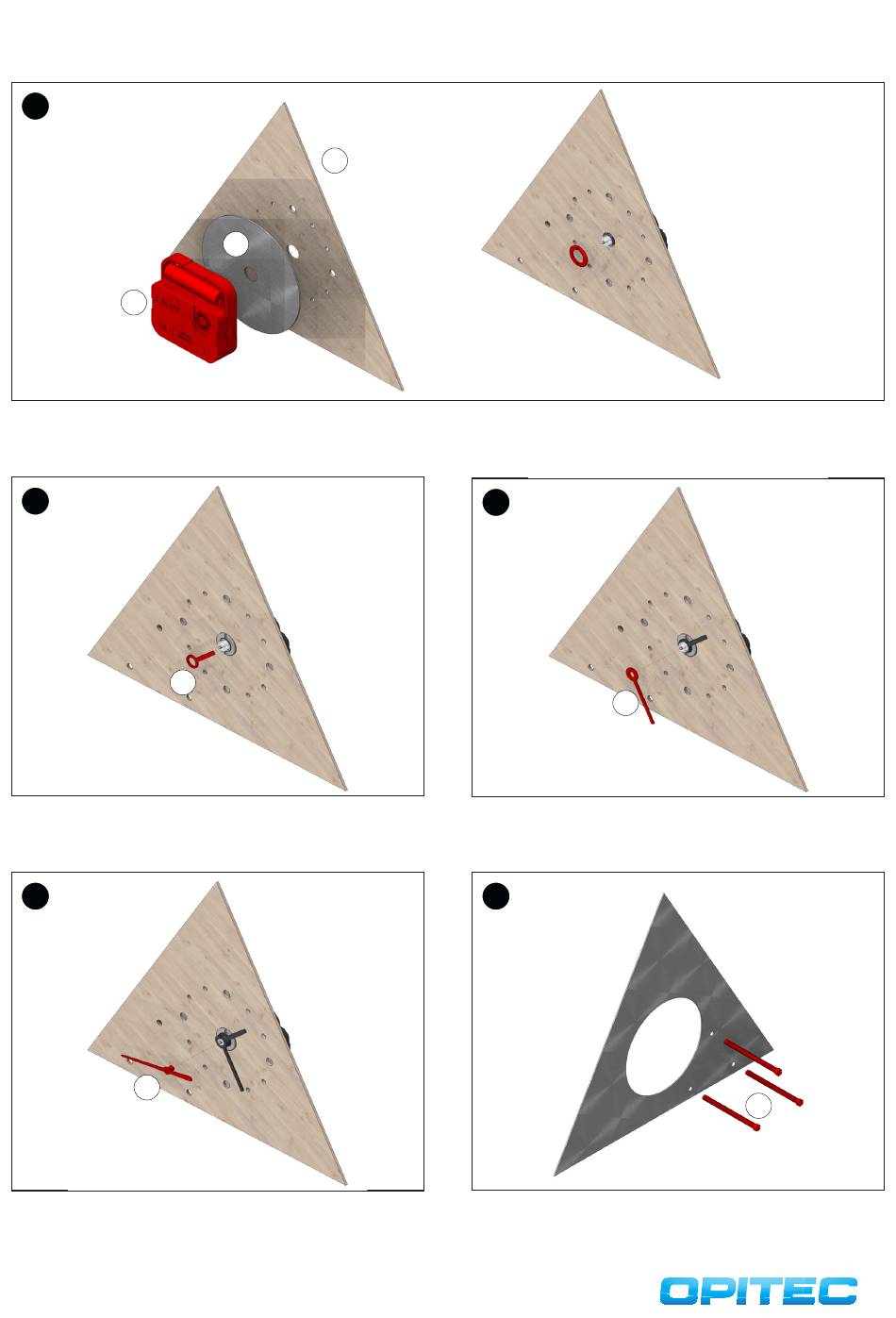

Das Aluminiumteil (1c) sowie das Quarzwerk (4) an der Rückseite des Teils (2) andbringen. Hierfür die Achse des Quarzwerkes (4) durch die Mittelboh-
rung (ø10) im Teil (1c) sowie im Teil (2) stecken und von der Vorderseite mit beiliegender Mutter befestigen.
11
6
Den Stundenzeiger (6) auf die Quarzwerkachse (a) aufstecken.
13
7
Den Stundenzeiger (7) auf die Quarzwerkachse (c) aufstecken.
4
2
1c
12
5
Den Stundenzeiger (5) auf die Quarzwerkachse (b) aufstecken.
14
Die 3 Schrauben (8) wie abgebildet von der Rückseite des Teils (1a)
einstecken.
8
