5.2 S
TECKVERBINDER
Alle Steckverbinder werden kontaktseitig gezeigt (d.h. so wie sie auf der Rückseite von RTPRO erscheinen).
Die Anschlusspläne werden zu Dokumentationszwecken ebenfalls dargestellt. Microgate empfiehlt die
Verwendung seiner gemäß CE-Norm geprüften Originalkabel.
5-poliger Stecker Binder 240°
5.2.1
Funk 1
5-poliger Stecker Binder 240°
1
Serieller Eingang RS232 (RXD)
2
-5,5V, max. 5mA
3
Serieller Ausgang RS232 (TXD)
4
Geregelter 5V Ausgang für Versorgung von externen Geräten, max. 200mA
5
Masse
(S
)
TIFTBELEGUNG

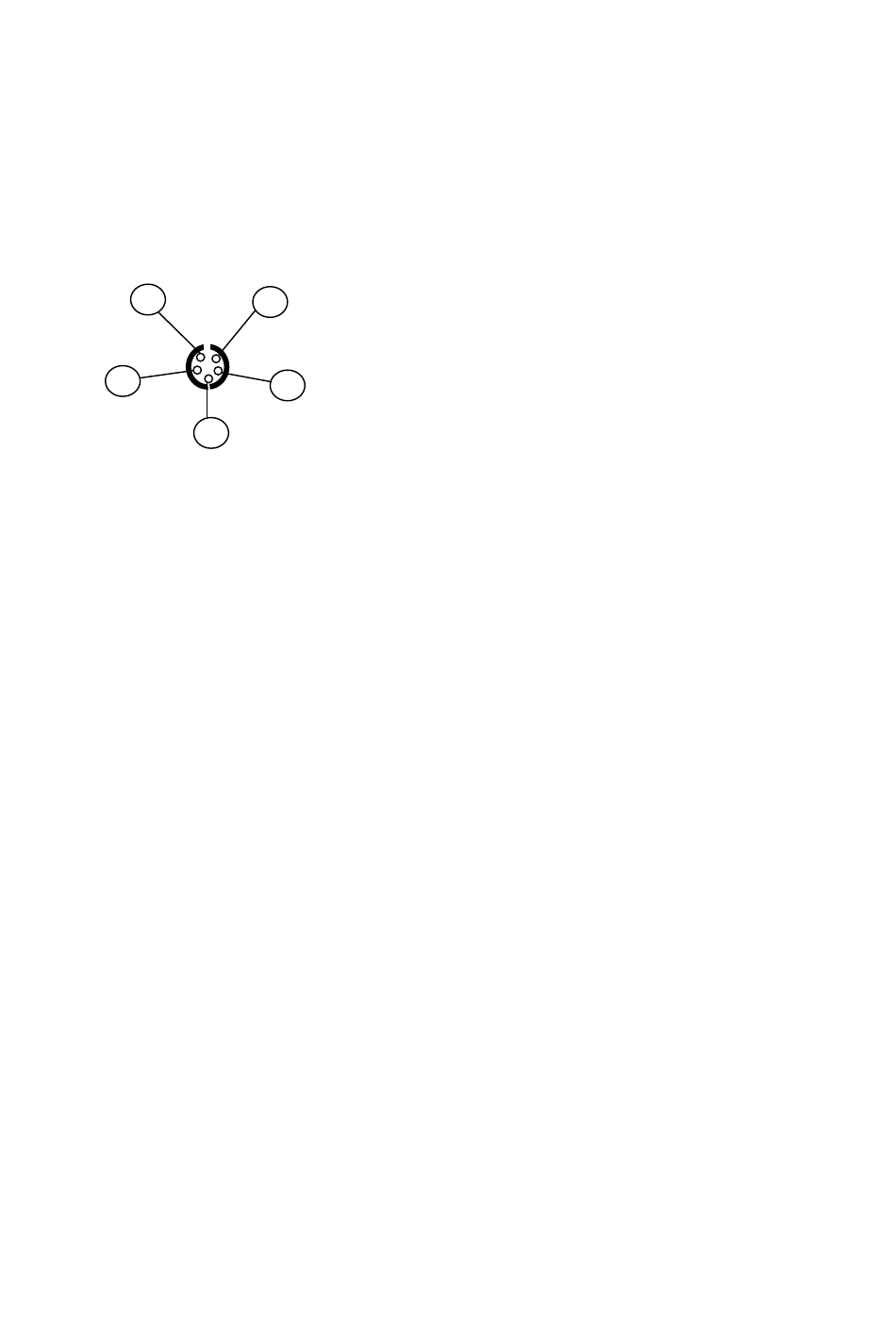

Abb. 1 – 5-poliger Binder 240°
