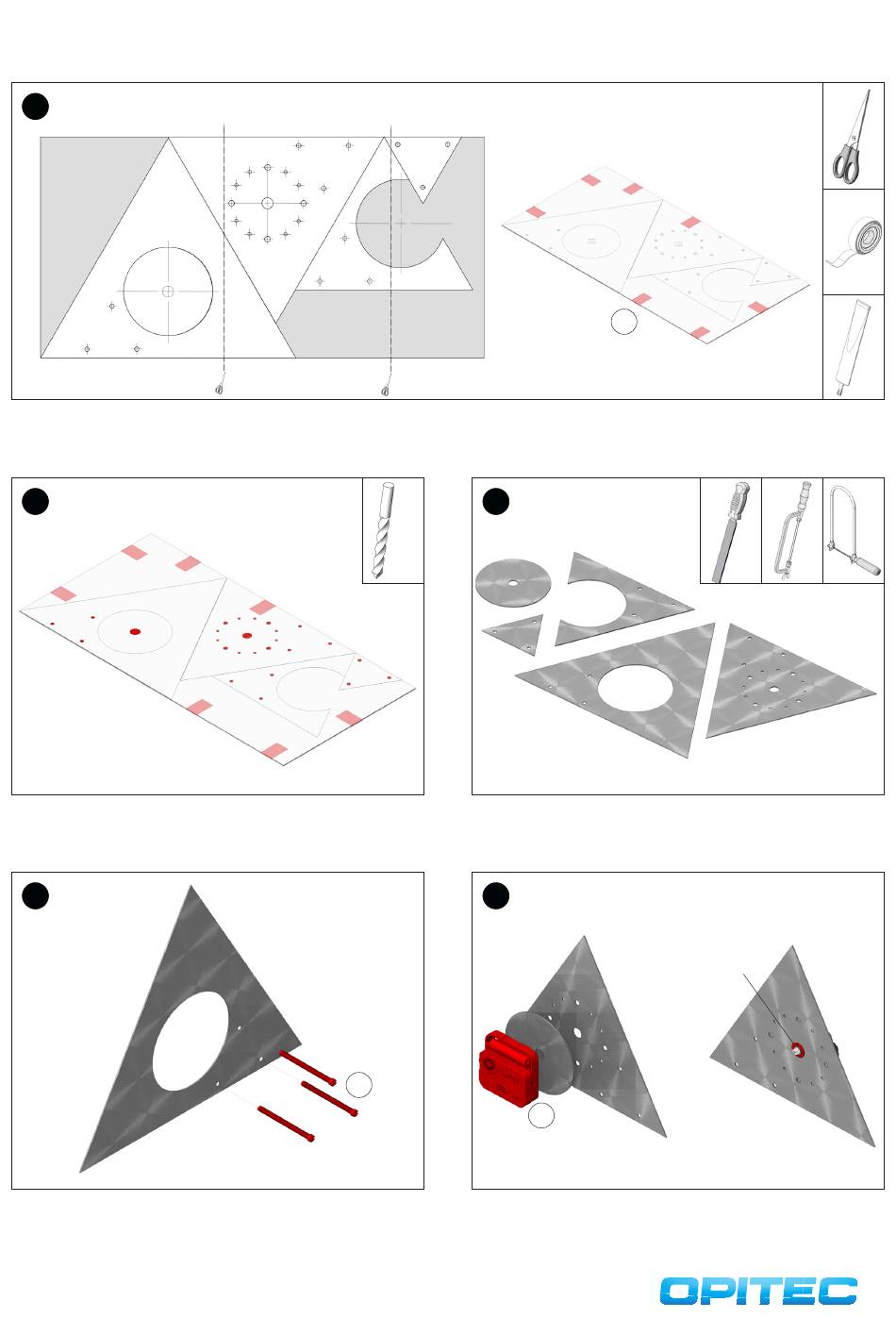

Bauanleitung 121.001
Designer-Uhr
1
Teil 1
Teil 2a
Die Schablone (Seite4/6) ausschneiden und an der Klebefläche zusammenkleben. Anschließend mit Klebeband auf dem Aluminiumblech (1) befesti-
gen.
2
Alle Bohrungen mit jeweiligem Bohrer durch bohren.
4
Teil 1
Die drei Zylinderkopfschrauben (6) wie abgebildet an der Rückseite des
Teils (1) einstecken.
2
Teil 2
6
Teil 4
Teil 3
3
ø3
ø4
ø5
ø10
Teil 2a
Teil 4
Alle Einzelteile aussägen und Sägeschnitte entgraten.
5
Teil 2a
2
Teil 2a sowie das Quarzwerk (2) an der Rückseite des Teils (2) einste-
cken und von der Vorderseite mit der Überwurfmutter des Quarzwer-
kes befestigen.
1
Teil 3
Teil 1
Überwurf-
mutter
Teil 2
Teil 2
