Änderung der Höheneinstellung des Aufrichterhandgriffs

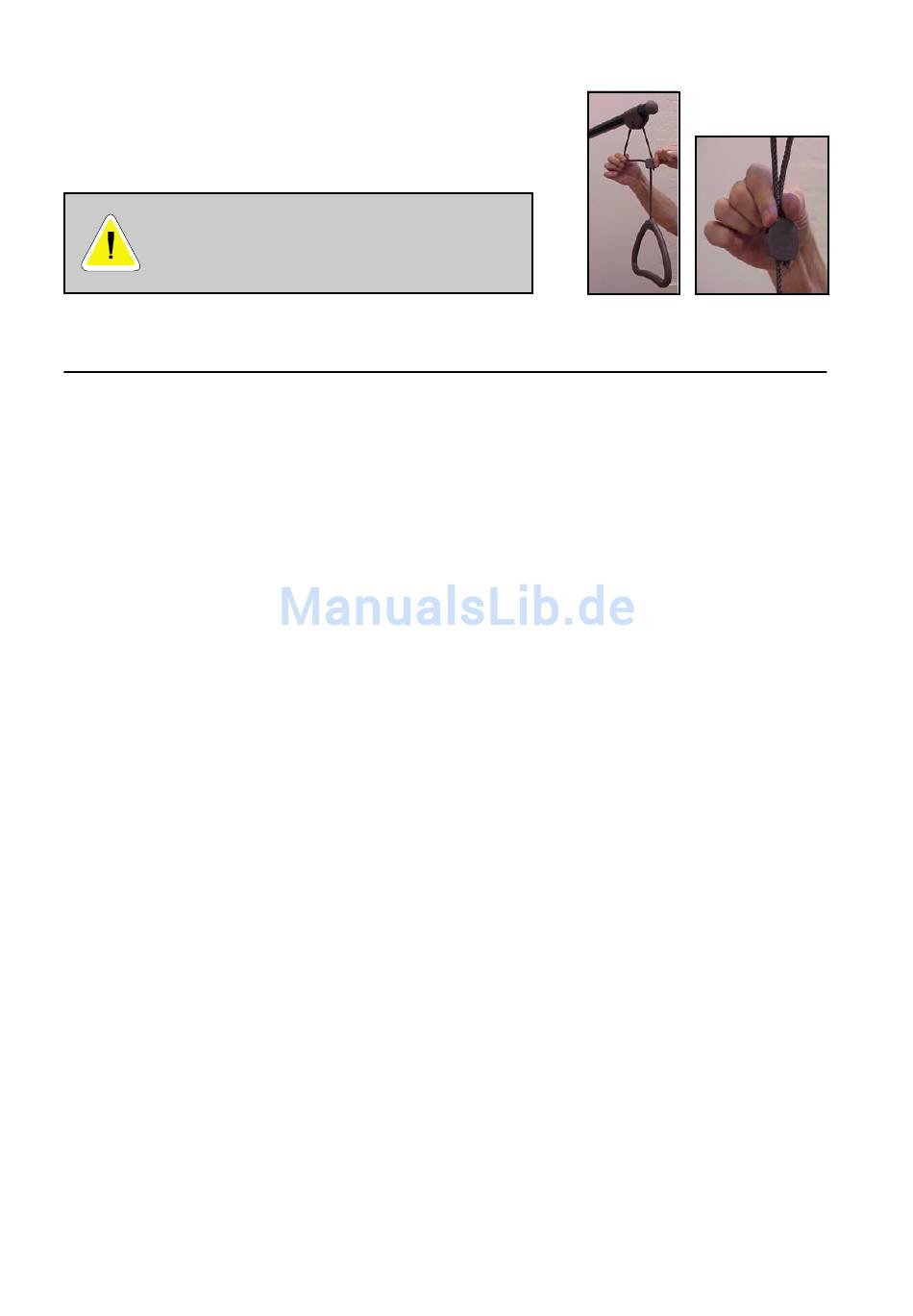

Schnur lösen, siehe Bild A, und die Höhe des Aufrichterhandgriffs
einstellen. Schnur wie in Bild B gezeigt zusammendrücken und durch
Ziehen am Handgriff kontrollieren, daß die Schnur arretiert ist.
Der Aufrichter ist so einzustellen, daß der Handgriff
über dem Bett hängt. Ist der Aufrichter zur Seite
gedreht und zieht sich ein Patient trotzdem daran
hoch, kann das Bett umkippen.
Max. Belastung des Aufrichters: 80 kg.

10. Demontage des ScanBed 400

1) Mindestens 2 Räder bremsen.
2) Kopf- und Fußteil, Seitengitter und Aufrichter abmontieren.
Kopf- und Fußteil SANNE III: Die Sperrklinken (2 an jedem Ende) herausziehen und drehen, so daß sie nicht
wieder einrasten.
3) Bett in die niedrigste Position absenken.
Alle Liegeflächenteile waagerecht stellen.
4) Netzstecker herausziehen.
Sicherungskamm an beiden Seiten mit einem Schraubendreher lösen.
Sicherungskamm von der Steuerung abmontieren.
Stecker der Motoren für Höheneinstellung und Beinteil (bei 4-geteiltem Bett auch Schenkelteil) von der
Steuerung abziehen.
5) Liegefläche in der Mitte teilen.
Eine Rändelschraube an jeder Seite herausschrauben.
Kopfende der Liegefläche vom Fußende wegziehen.
Kopfende herausziehen und hochkant stellen.
Kopfende zur Seite stellen.
Sperrklinken am Fußende entriegeln.
Die rote Sperrklinke herausziehen und 90° im Uhrzeigersinn drehen. Die Verriegelung ist nun entsichert.
Fußende abheben und zur Seite stellen.
Vorsicht bei der Handhabung des Fußendes. Ist das Beinteil nicht arretiert, besteht beim Transport Klemmrisiko.
14
A B
