2. Montageanleitung - muss von zwei Personen getragen werden.
Diese Montagealternative verlangt mindestens zwei Personen.
1) Untergestell (Abb. 06, Pos. 1) auf eine stabile Unterlage stellen.
Mindestens 2 Räder bremsen.
2) Kopfende der Liegefläche (Abb. 06, Pos. 4) am Ende des Untergestells ohne Motor auf die
Aufrichteraufnahmen stellen.
3) Fußende der Liegefläche (Abb. 06, Pos. 2) in die beiden Einschübe einsetzen. Die 2 Rändelschrauben am
Fußende einsetzen und festschrauben.
4) Liegefläche auf das Untergestell legen. Die schwarzen Gleitstücke am Untergestell müssen in die 2 Führungen
der Liegefläche gleiten.
5) Liegefläche bis zum Anschlag der Führungen zum Fußende ziehen. Liegefläche absenken, bis die 2 schwarzen
Sperrklinken auf dem Untergestell ruhen. Liegefläche zum Kopfende schieben, bis die Zapfen des Untergestells
hörbar in den Sperrklinken der Liegefläche einrasten. Sicherstellen, daß die Sperrklinken arretiert sind.
Schritte 6 - 8 der 1. Montageanleitung durchführen.
6. Demontage/Montage des zerlegbaren Untergestells
Demontage
1.
Den Motor abnehmen, der am Außenrahmen des Untergestells montiert ist. Motor am Scherenarm
abnehmen.
2. + 3.
Das Ende des Scherenarms in der Gleitschiene so herausführen, daß er senkrecht steht.
4. + 5.
Die beiden Splinte, die das andere Ende des Scherenarms arretieren, nach oben wippen
und herausnehmen.
6.
Den Scherenarm abnehmen.
Montage
1.
Scherenarm auf das schwarze Kunststoffgelenk setzen.
2. + 3.
Die beiden Splinte des Arms durch die Löcher führen, und die Bügel über das Armende wippen.
4.
Den anderen Arm in die Gleitschiene führen. Scherenarmsystem ordnungsgemäß herunterlassen.
5.
Das breite Motorende anheben und in die Löcher des Scherenarmbeschlags einpassen. Splint durch
die Löcher führen.
6.
Den Bügel des Splints nach unten über den Beschlag wippen.
7. Montage/Demontage des Zubehörs
Montage des Kopf- und Fußteils FLEX III
Kopf- bzw. Fußteil mit den mitgelieferten Möbelschrauben in die Beschläge einsetzen und mit dem Inbus-Schlüssel
festschrauben.
Montage des Kopf- und Fußteils SANNE III
Aussparungen der Beschläge an beiden Seiten des Kopf- bzw. Fußteils auf die Zapfen
des Beschlags drücken. Sperrklinken rasten ein und halten die Teile fest.
Sicherstellen, daß jede Sperrklinke vollständig eingerastet ist.

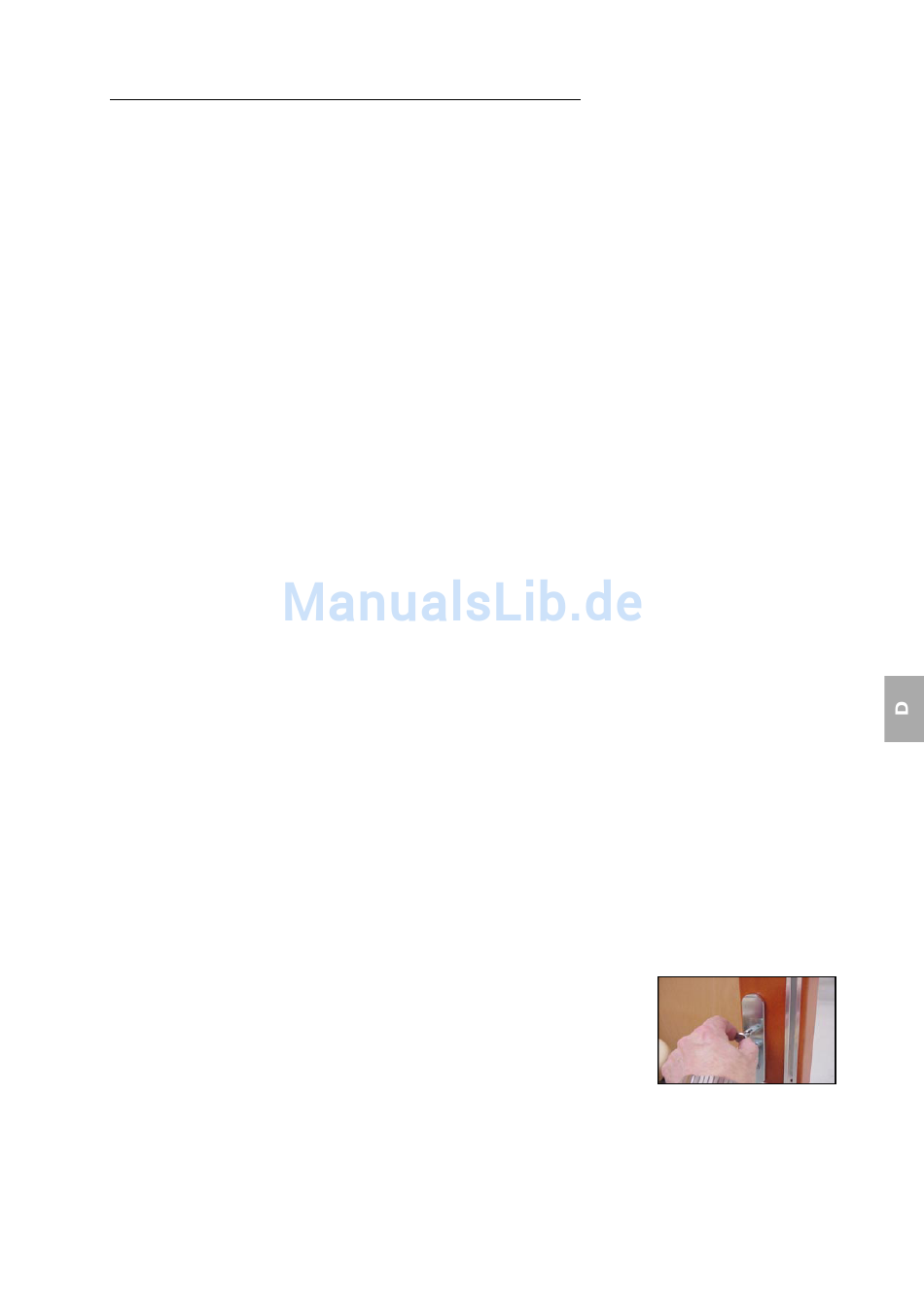

Demontage des Kopf- und Fußteils SANNE III
Sperrklinke herausziehen und eine halbe Umdrehung drehen, so daß sie nicht wie-
der einrastet.
Auf der anderen Seite wiederholen. Das Kopf- bzw. Fußteil kann jetzt herausgezogen werden.
Das Holzseitengitter kann nur dann montiert werden, wenn das Kopf- und Fußteil SANNE III mit Alu-Schienen
ausgerüstet ist.
11
