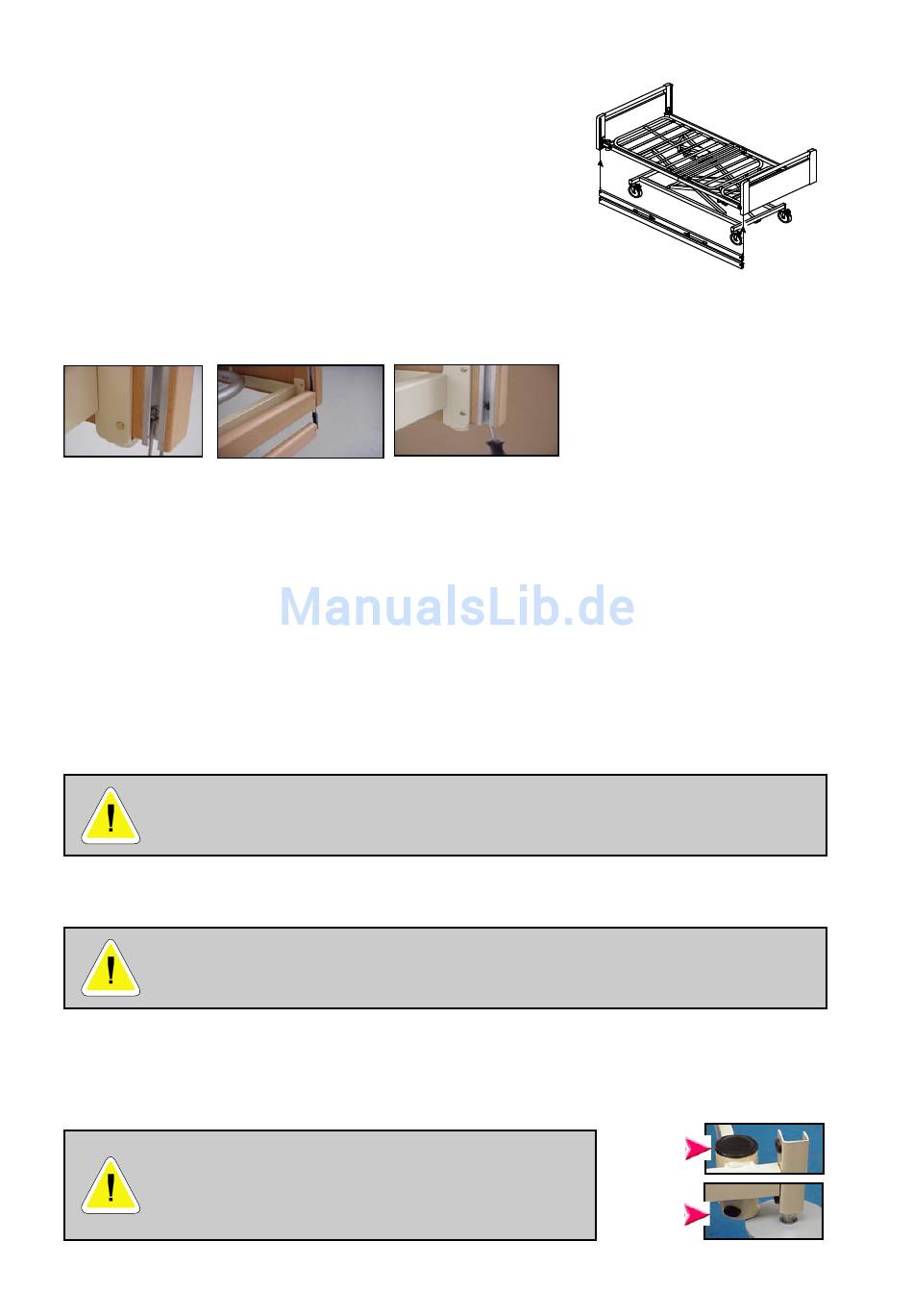

Montage des Holzseitengitters BRITT III/IV
Das Bett auf halbe Höhe fahren. Schutzfolie von den Sperrklinken an den
Enden des Seitengitters abziehen. Erst das eine, dann das andere Ende
montieren. Unteren Holzstab festhalten und den Metallbügel in der Führung
am Kopf- bzw. Fußteil hochschieben (A). Sperrklinke am Seitengitter mit
dem Finger eindrücken. Seitengitter am Federstift im Kopf- bzw. Fußteil
vorbeiführen. Dabei springt der Stift heraus und verhindert ein
Herausfallen des Seitengitters (B).
Demontage des Holzseitengitters BRITT III/IV
Das Bett auf halbe Höhe fahren. Erst das eine, dann das andere Ende ab-
montieren. Das Seitengitter herunterdrücken, bis es auf dem Federstift der
Gleitschiene ruht. Den unteren Holzstab anheben, bis der Federstift sichtbar ist. Federstift mit einem Schlüssel
oder Schraubenzieher eindrücken (C). Seitengitter herablassen, bis der Metallbügel aus der Führung gleitet.
A
Montage des Kopf- und Fußteils/Kopf- und Fußbügels
(Abb. 07)
Kopf- und Fußteil/Kopf- und Fußbügel in die U-Profile einsetzen.
Montage des Metallseitengitters/Stützgriffs
(Abb. 08)
Die Gabeln des Metallseitengitters/Stützgriffs werden auf die schwarz schraffierten Felder des Seitenrohres
abgesenkt.
Metallseitengitter/Stützgriff mit 2 Rändelschrauben festschrauben.
Bei Verwendung eines Metallseitengitters darf die Matratzendicke in der Regel 135 mm nicht überschreiten.
Bei der Verwendung von Metallseitengitter/Stützgriff ist aus Sicherheitsgründen darauf zu achten,
daß der Abstand zwischen Kopf- und Fußteil und der Oberkante des Metallseitengitters entweder
geringer als 60 mm oder größer als 250 mm ist.
Lage des Stützgriffs, siehe Abb. 14.
Bei der Montage und der Bedienung der Metallseitengitter können die Finger eingeklemmt werden.

Montage des Aufrichters

Stopfen aus dem Aufrichterrohr am Kopfende des Betts, wo der Aufrichter angebracht werden soll, entfernen.
Aufrichter in die Aufnahme einsetzen. Der Aufrichter MUSS mit der Rändelschraube befestigt werden.
Der Aufrichter ist so einzustellen, daß der Handgriff über dem
Bett hängt. Ist der Aufrichter zur Seite gedreht und zieht sich
ein Patient trotzdem daran hoch, kann das Bett umkippen.
B C
12
Aufrichter-
rohr mit
Stopfen
Rändel-
schraube
