5. Anschluss der Kläranlage
5.1 Einbau des Carat Klärbehälters
Der Einbau des Behälters wird nach der dem Behälter beiliegenden Einbauanleitung vorgenommen.
Der Anschluss der Zu- und Ablaufleitungen erfolgt stirnseitig am Behälter.
Achtung: Der Zulauf darf nicht am Tankdom angeschlossen werden!
5.2 Verbindung von Zweibehälteranlagen
Der erste und der zweite Behälter werden mit drei KG-Rohren DN 110 miteinander verbunden.
DN100 DN100
5.3

Verlegung des Technikleerrohres

Zur Verlegung der Luftschläuche vom Schaltschrank zum Klärbehälter ist ein Leerrohr DN 110 am Tank-
dom anzuschließen.
Diese Leerrohrleitung ist nicht zwingend frostsicher zu verlegen, sollte jedoch mit einem leichten Gefälle
zum Behälter hin liegen (≥ 1°), damit Kondenswasser ablaufen kann. Die Leerrohrleitung sollte möglichst
gradlinig verlegt werden. Es dürfen maximal 30°-Bögen verwendet werden.
Mit der Verlegung des Technikleerrohres sollte ein Zugdraht zur späteren Verlegung der Schläuche in
dem Rohr eingebracht werden.

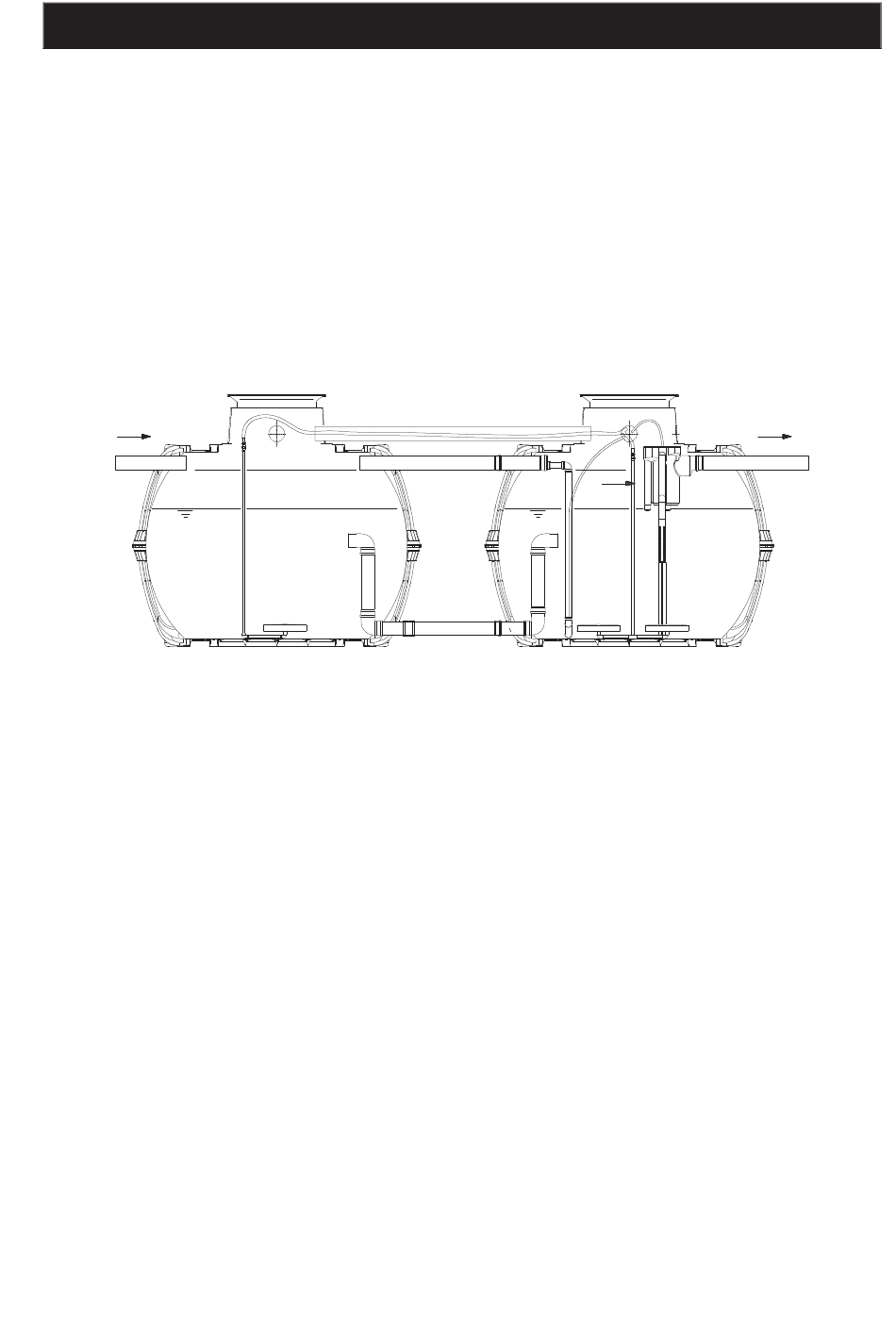

5. Anschluss der Kläranlage
Be-/ Entlüftung / Leerrohr
1. Behälter
Schlamm-
Rückführung
Untere
Verbindung
10 / 15
DN 100 DN 100
A
2. Behälter
