Zweibehälteranlage - Graf easyOne Einbauanleitung

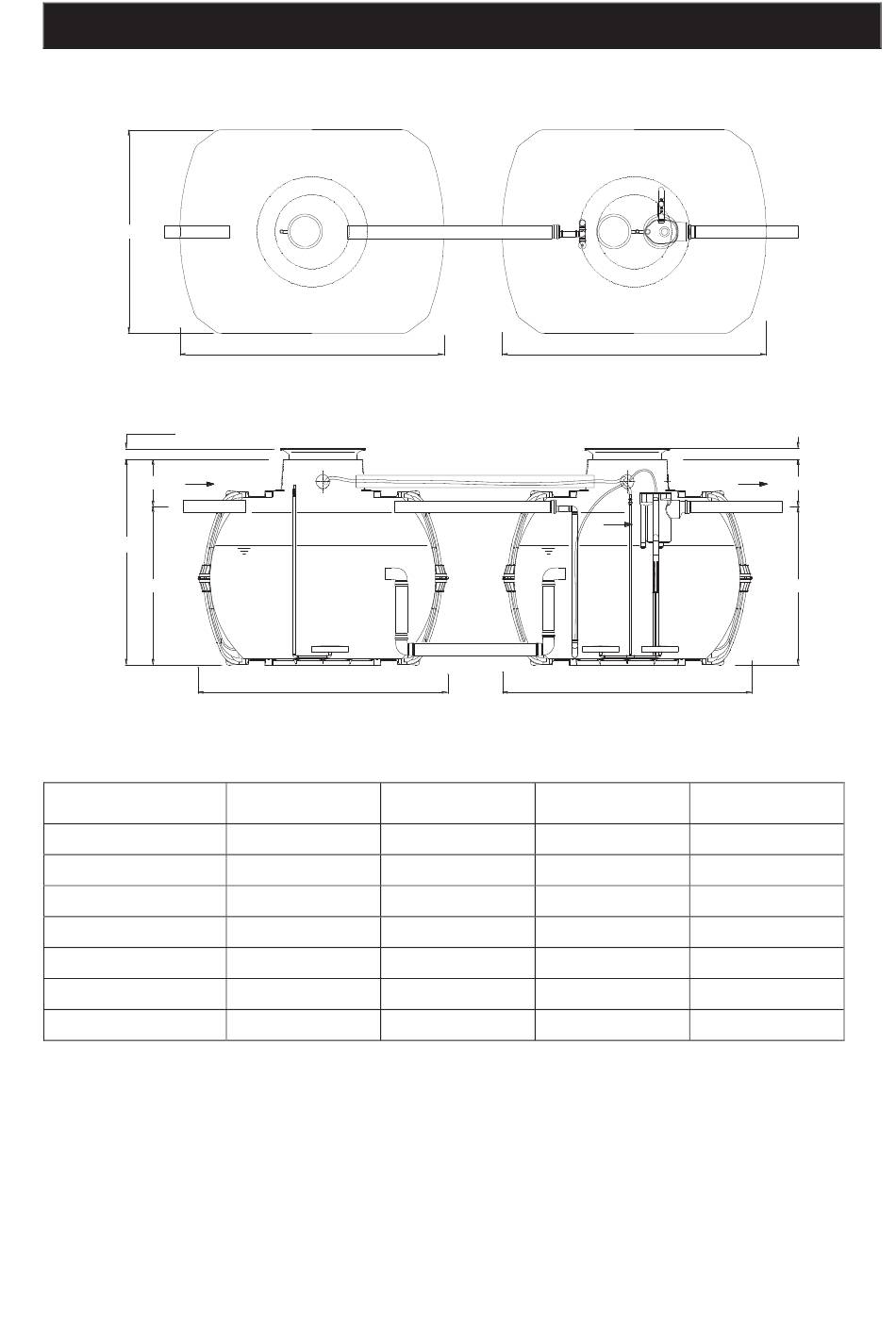

1.2 Zweibehälteranlage
B
140-340
Z1
DN100 DN100
Hges
Z2
Zulauf Z
1
Zulauf Z
2
Ablauf A
1
Ablauf A
2
Tankhöhe H
ges
Länge L
Breite B
Alle Maßangaben in mm
Mit Tankdom Maxi erhöhen sich alle Einbauhöhen um 320 mm.
1. Abmessungen
L
L
1-7 EW 8-10 EW
2 x 2.700 L 2 x 3.750 L
430
1260
435
1255
1690
2080
1565
DN 100
DN 100
DN 100
11-14 EW
2 x 4.800 L
430 515
1450 1595
435 520
1445 1590
1880 2110
2280 2280
1755 1985
5 / 15
L
140-340
DN 100 DN 100
A
L
15-18 EW
2 x 6.500 L
535
1855
540
1850
2390
2390
2190
A1
A2
