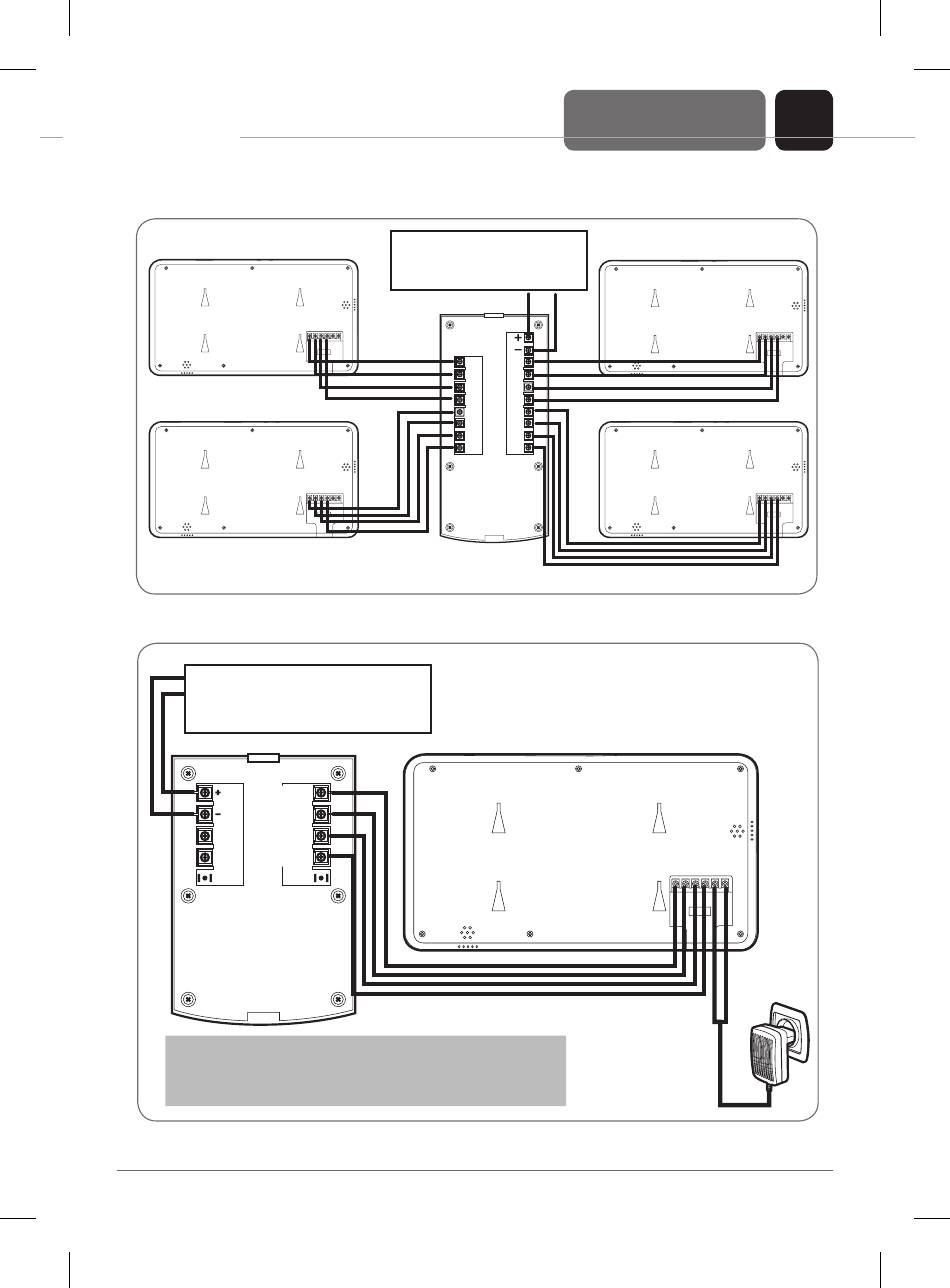

6.3 - MET EXTERNE UNIT 4 TOETSEN (art. 112298) EN ELEKTRISCH SLOT
BEELDSCHERM 1
BEELDSCHERM 2
6.4 - MET EXTERNE UNIT 1 TOETS (art. 102297) EN AUTOMATISME
openings-/sluitcontact
van het automatisme
(niet meegeleverd)
geel
zwart
rood
wit
BELANGRIJK: als de contacten van het automatisme een spanning
van 12V niet kunnen verdragen, dan dient u een 12V relais (niet
meegeleverd) aan te brengen tussen de contacten + en - van de
externe unit en de contacten van het automatisme.
7
AANSLUITINGEN
elektrisch slot 12V
van 500mA tot 1A
(niet meegeleverd)
BEELDSCHERM 3
BEELDSCHERM 4
voeding
(meegeleverd)
