UW-5 Unwinder
154
13

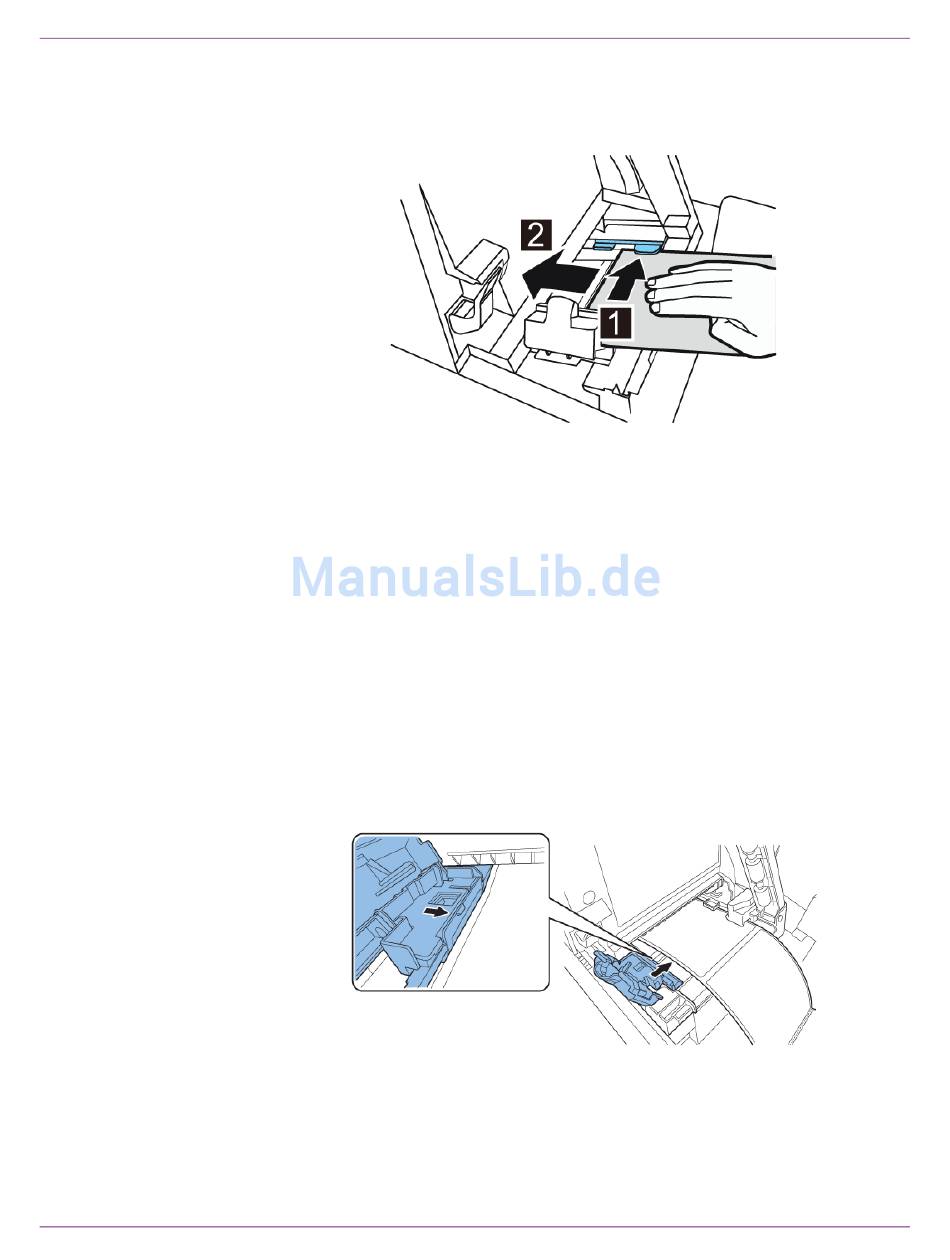

Führen Sie das Material an der linksseitigen Führung entlang unter die
Transportführung (links) bis gegen die Rolle im Schacht der Zuführungseinheit
(Feeder).
Beim Erreichen der im Feeder-Schacht angeordneten Rolle wird das Material
automatisch ein wenig eingezogen.
14
Falls das Material nicht rechtwinklig zum Feeder-Schacht ausgerichtet ist,
korrigieren Sie ggf. die Position des Unwinders.
Lösen Sie die Schrauben, mit denen der UW-5 Unwinder am Winkel R-U
befestigt ist. Verschieben Sie den Unwinder in den Ausrichtschlitzen so weit
nach links bzw. rechts, bis das Material rechtwinklig zum Feeder-Schacht
ausgerichtet ist. Ziehen Sie dann die Schrauben fest.
Falls der Einstellbereich nicht ausreicht, lösen Sie die Muttern, mit denen der
Winkel R-U am Winkel U befestigt ist. Verschieben Sie den Unwinder in den
Ausrichtschlitzen so weit nach links bzw. rechts, bis das Material rechtwinklig
zum Feeder-Schacht ausgerichtet ist. Ziehen Sie dann die Muttern fest.
15
Verschieben Sie die Transportführung (rechts) entsprechend der Breite des
Materials.
Anm.: Drücken Sie die Transportführung (rechts) nicht zu fest gegen die Kante
des Materials. Dies könnte einen Papierstau verursachen.
