Données Techniques; Montage; Mise En Service; Maintenance - Scheppach HD12 Originalanleitung

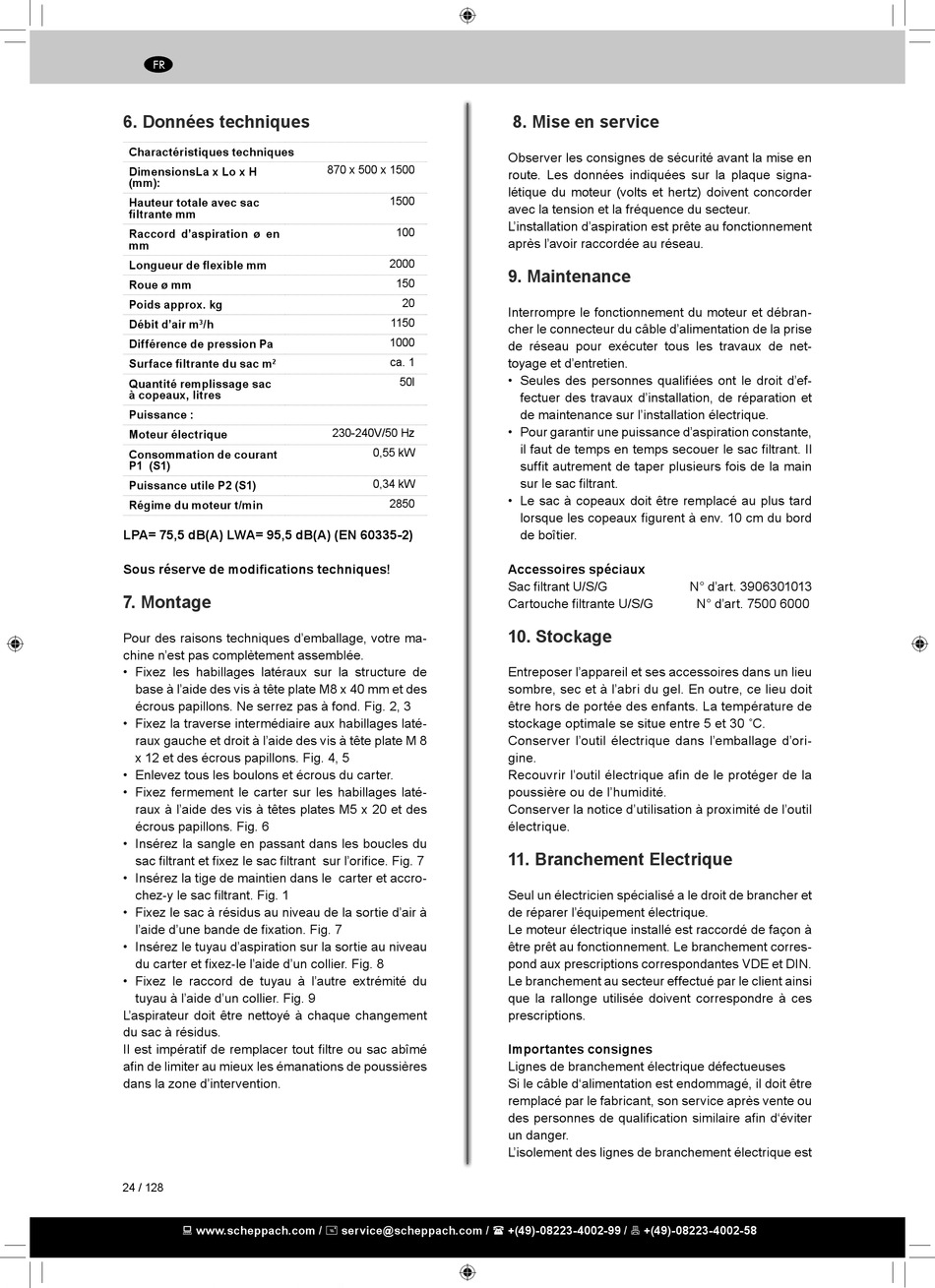

FR
6. Données techniques
Charactéristiques techniques
DimensionsLa x Lo x H
(mm):
Hauteur totale avec sac
filtrante mm
Raccord d'aspiration ø en
mm
Longueur de flexible mm
Roue ø mm
Poids approx. kg
Débit d'air m /h
3
Différence de pression Pa
Surface filtrante du sac m
2
Quantité remplissage sac
à copeaux, litres
Puissance :
Moteur électrique
Consommation de courant
P1 (S1)
Puissance utile P2 (S1)
Régime du moteur t/min
LPA= 75,5 dB(A) LWA= 95,5 dB(A) (EN 60335-2)
Sous réserve de modifications techniques!

7. Montage

Pour des raisons techniques d'emballage, votre ma-
chine n'est pas complètement assemblée.
• Fixez les habillages latéraux sur la structure de
base à l'aide des vis à tête plate M8 x 40 mm et des
écrous papillons. Ne serrez pas à fond. Fig. 2, 3
• Fixez la traverse intermédiaire aux habillages laté-
raux gauche et droit à l'aide des vis à tête plate M 8
x 12 et des écrous papillons. Fig. 4, 5
• Enlevez tous les boulons et écrous du carter.
• Fixez fermement le carter sur les habillages laté-
raux à l'aide des vis à têtes plates M5 x 20 et des
écrous papillons. Fig. 6
• Insérez la sangle en passant dans les boucles du
sac filtrant et fixez le sac filtrant sur l'orifice. Fig. 7
• Insérez la tige de maintien dans le carter et accro-
chez-y le sac filtrant. Fig. 1
• Fixez le sac à résidus au niveau de la sortie d'air à
l'aide d'une bande de fixation. Fig. 7
• Insérez le tuyau d'aspiration sur la sortie au niveau
du carter et fixez-le l'aide d'un collier. Fig. 8
• Fixez le raccord de tuyau à l'autre extrémité du
tuyau à l'aide d'un collier. Fig. 9
L'aspirateur doit être nettoyé à chaque changement
du sac à résidus.
Il est impératif de remplacer tout filtre ou sac abîmé
afin de limiter au mieux les émanations de poussières
dans la zone d'intervention.
24 / 128
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
870 x 500 x 1500
1500
100
2000
150
20
1150
1000
ca. 1
50l
230-240V/50 Hz
0,55 kW
0,34 kW
2850

8. Mise en service

Observer les consignes de sécurité avant la mise en
route. Les données indiquées sur la plaque signa-
létique du moteur (volts et hertz) doivent concorder
avec la tension et la fréquence du secteur.
L'installation d'aspiration est prête au fonctionnement
après l'avoir raccordée au réseau.

9. Maintenance

Interrompre le fonctionnement du moteur et débran-
cher le connecteur du câble d'alimentation de la prise
de réseau pour exécuter tous les travaux de net-
toyage et d'entretien.
• Seules des personnes qualifiées ont le droit d'ef-
fectuer des travaux d'installation, de réparation et
de maintenance sur l'installation électrique.
• Pour garantir une puissance d'aspiration constante,
il faut de temps en temps secouer le sac filtrant. Il
suffit autrement de taper plusieurs fois de la main
sur le sac filtrant.
• Le sac à copeaux doit être remplacé au plus tard
lorsque les copeaux figurent à env. 10 cm du bord
de boîtier.
Accessoires spéciaux
Sac filtrant U/S/G
Cartouche filtrante U/S/G

10. Stockage

Entreposer l'appareil et ses accessoires dans un lieu
sombre, sec et à l'abri du gel. En outre, ce lieu doit
être hors de portée des enfants. La température de
stockage optimale se situe entre 5 et 30 ˚C.
Conserver l'outil électrique dans l'emballage d'ori-
gine.
Recouvrir l'outil électrique afin de le protéger de la
poussière ou de l'humidité.
Conserver la notice d'utilisation à proximité de l'outil
électrique.
11. Branchement Electrique
Seul un électricien spécialisé a le droit de brancher et
de réparer l'équipement électrique.
Le moteur électrique installé est raccordé de façon à
être prêt au fonctionnement. Le branchement corres-
pond aux prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ainsi
que la rallonge utilisée doivent correspondre à ces
prescriptions.
Importantes consignes
Lignes de branchement électrique défectueuses
Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après vente ou
des personnes de qualification similaire afin d'éviter
un danger.
L'isolement des lignes de branchement électrique est
N° d'art. 3906301013
N° d'art. 7500 6000
