HC151+ MULTI / HC200+ MULTI
3. HC151
+
MULTI / HC200
3.1
BEDIENFELD HC151

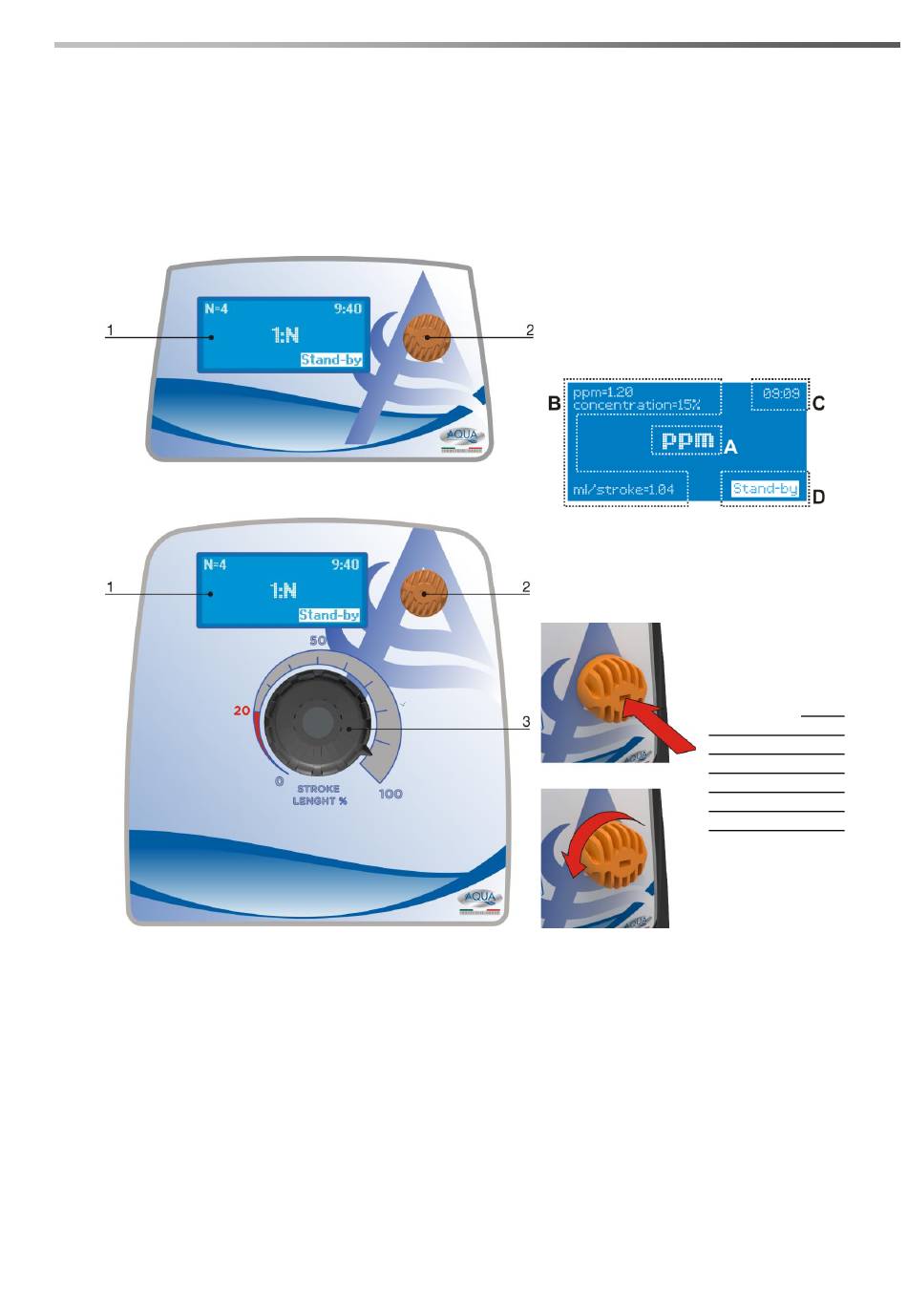

Das Bedienfeld der Pumpen HC151
und einem Encoder-Drehknopf (2). Diese bieten die Möglichkeit durch verschiedene Displayanzeigen
zu navigieren und die Konfigurationsparameter der Pumpe anzuwählen und zu ändern. Die folgenden
Abbildungen zeigen das Bedienfeld genauer:
ADSP9500073
+
MULTI
+
+
/HC200
MULTI
+
MULTI und HC200
HC151+
HC200+
12/10/2020 Rev. 2.0
+
MULTI besteht aus einem Grafikdisplay (1)
1. Grafikdisplay 132x56 Pixel;
2. Encoder;
3. Mechanische Hublängeneinstellung
(nur HC200+)
A. Funktion aktiviert;
B. Eingestellte Parameter;
C. Uhrzeit;
D. Meldungen und Hinweise
DEUTSCH
Durch
Drücken
wird
ein
Wert
bestätigt oder ein
Untermenü
aufgerufen. Wenn
die
Taste
2
Sekunden
lang
gedrückt wird, wird
das vorige Menü
aufgerufen
oder
das
Stand-by
aktiviert/deaktivier
t. Durch
Drehen
wird
durch
die
Menüs
navigiert
oder
ein
nummerischer
Wert geändert.
9/39
