Inhaltszusammenfassung für AQUA MIX

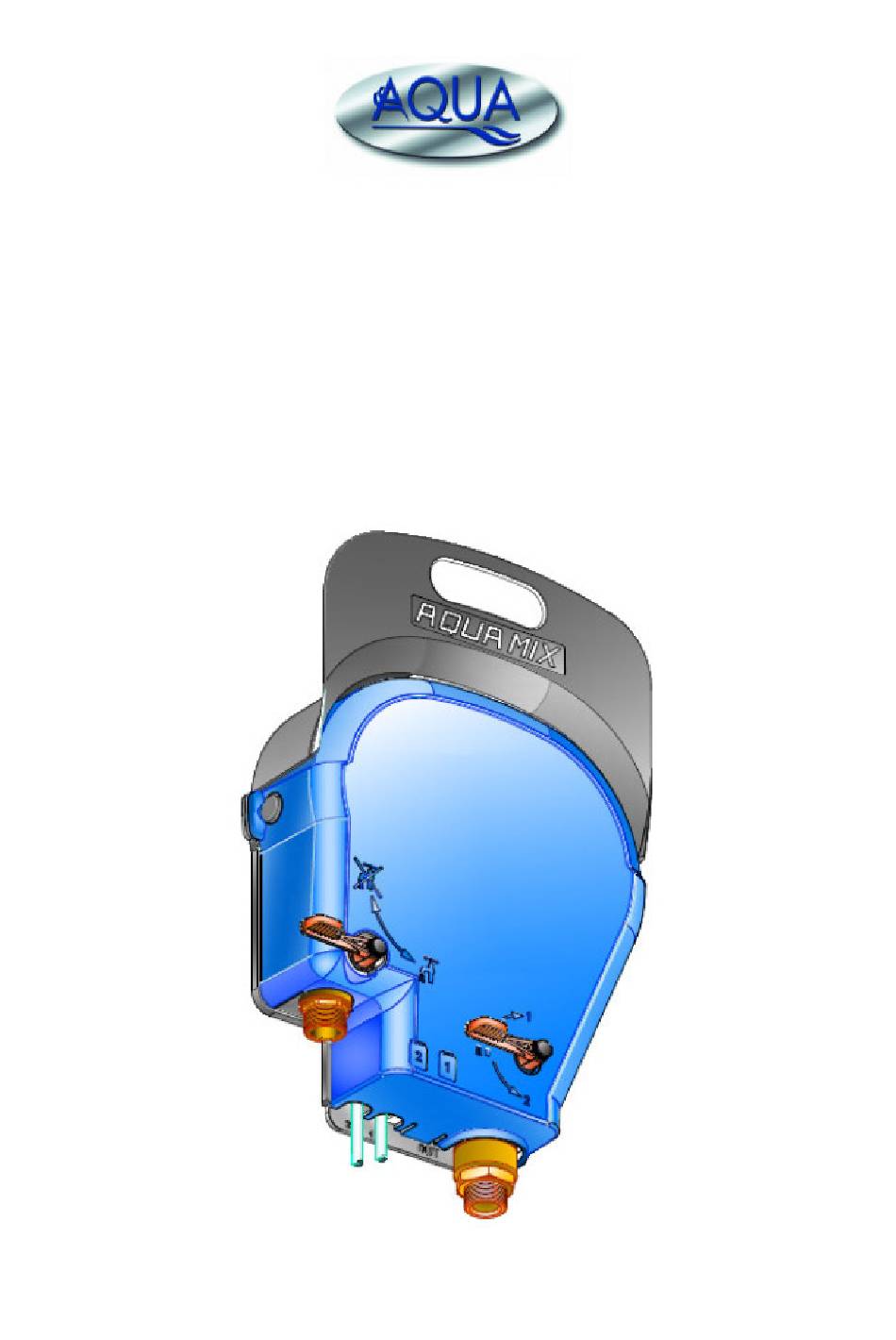

- Seite 1 Handbuch AQUA-MIX - 1 -...
-
Seite 2: Inhaltsverzeichnis
Reinigungsstation Aqua-Mix Inhaltsverzeichnis Hinweise………………………………………………………………………………………… Seite 3 Packungsinhalt.………………………………………………………………………………… Seite 4 Technische Daten………..……………………………………………………………………. Seite 5-6 Installation……………………………………………………………………………………… Seite 7-13 Benutzung und Umgang………..……………………………………………………………. Seite 14 Wartung und Garantie..…………………………………………………………………….. Seite 15 Zubehör und Ersatzteile…………..………………………………………………………….. Seite 16 - 2 -... -
Seite 3: Hinweise
HINWEISE: Bitte bachten Sie nachfolgende Sicherheitshinweise bevor Sie mit der Installation oder Wartung der AQUA MIX Station beginnen! Installieren Sie den Zulaufschlauch der AQUA MIX Station an einem gut zugänglichen • Wasseranschluß Installieren Sie das System so, damit Sie es leicht bedienen, reinigen und warten können •... -
Seite 4: Packungsinhalt
Packungsinhalt Sprühpistole blau Schlauch PVC Ø 6mm Schlauchbefestigung gummiummantelt Dosierdüsen-Kit Schlauch blau Ø 20mm - 4 -... -
Seite 5: Technische Daten
Technische Daten Position Beschreibung Basisplatte Frontabdeckung Hebel für Wasserzufuhr Wahlhebel für Produkte Wasserventil Venturiventil aus PVDF - 5 -... - Seite 6 Mittels der mitgelieferten Dosierdüsen kann die Konzentration eingestellt werden. Die Düsen sind farblich gekennzeichnet. Die nachfolgende Tabelle zeigt das ermittelte Mischverhältnis bei einem wasserdünnen Produkt. Je nach Viskosität kann die die Konzentration abweichen. AQUA-MIX Ungefähre Verdünnungsverhältnisse bei wasserdünnen Produkte Düsengröße Farbe Code 2.0 bar...
-
Seite 7: Installation
Installation Installation AQUA-MIX für 2 Produkte Wasserleitung Reinigungspistole Wasserabsperrhahn Produkt 2 Produkt 1 - 7 -... - Seite 8 Installation Installation AQUA-MIX für 1 Produkt Wasserleitung Reinigungspistole Wasserabsperrhahn Produkt - 8 -...
- Seite 9 Installation • Schrauben (M) an den Hebeln lösen • Hebel (L) abziehen • Beide Knöpfe (P) eindrücken und den • Frontabdeckung (C) abheben Haken (G) lösen - 9 -...
- Seite 10 Installation Dübel WANDMONTAGE 4x Löcher 8mm Basisplatte - 10 -...
- Seite 11 Installation Saugschlauch AQUA MIX 1 Produkt AQUA MIX 2 Produkte • Saugschläuche (T) anbringen • Dosierdüsen (U) einsetzen Zugentlastung • Frontabdeckung wieder montieren • Schläuche (T) mit Zugentlastung (F) befestigen - 11 -...
- Seite 12 Installation • Hebel (L) wieder aufstecken • Hebel mit Schrauben (P) befestigen Wasseranschluß Dichtung • Waschschlauch am Venturi (S) anschrauben • nicht im Lieferumfang - 12 -...
- Seite 13 Installation • Sprühpistole aufstecken - 13 -...
-
Seite 14: Benutzung Und Umgang
Benutzung Wasserleitung offen geschlossen geschlossen offen • Wasserzufuhr öffnen • Wasserventil (R) am Gerät öffnen Produkt Produkt • Wahlheben (L) in die gewünschte Position bringen (Produkt 1 – ohne – Produkt 2) - 14 -... -
Seite 15: Wartung Und Garantie
Teile, die während dieser Zeit trotz ordnungsgemäße Nutzung beschädigt werden, bzw. nachweislich ab Lieferung bereits defekt oder fehlerhaft waren. Voraussetzung ist, daß AQUA S.p.A. oder ein autorisierter Händler die Teile bei Ausfall prüft. Für indirekte Schäden oder Kosten, die darüber Hinaus durch oder in Folge eines Defektes entstehen, obliegt der jeweiligen Situation, ob diese unter die Garantiepflicht fallen. -
Seite 16: Ersatzteile Und Zubehör
Ersatzteile und Zubehör AQUA-MIX für 1 Produkt Art.: A9500140 (mit BA-Trenner) Venturi für 2 Produkte AQUA-MIX für 2 Produkte Venturi für 1 Produkt Art.: A9500150 (mit BA-Trenner) Position Artikelnummer Menge Beschreibung 079.0102.04 Basisplatte 079.0214.27 Frontabdeckung 079.4013.01 Stahlflex-Verbindungsschlauchschlauch KIT F 3/4"...
