MONTAGE UND INSTALLATION

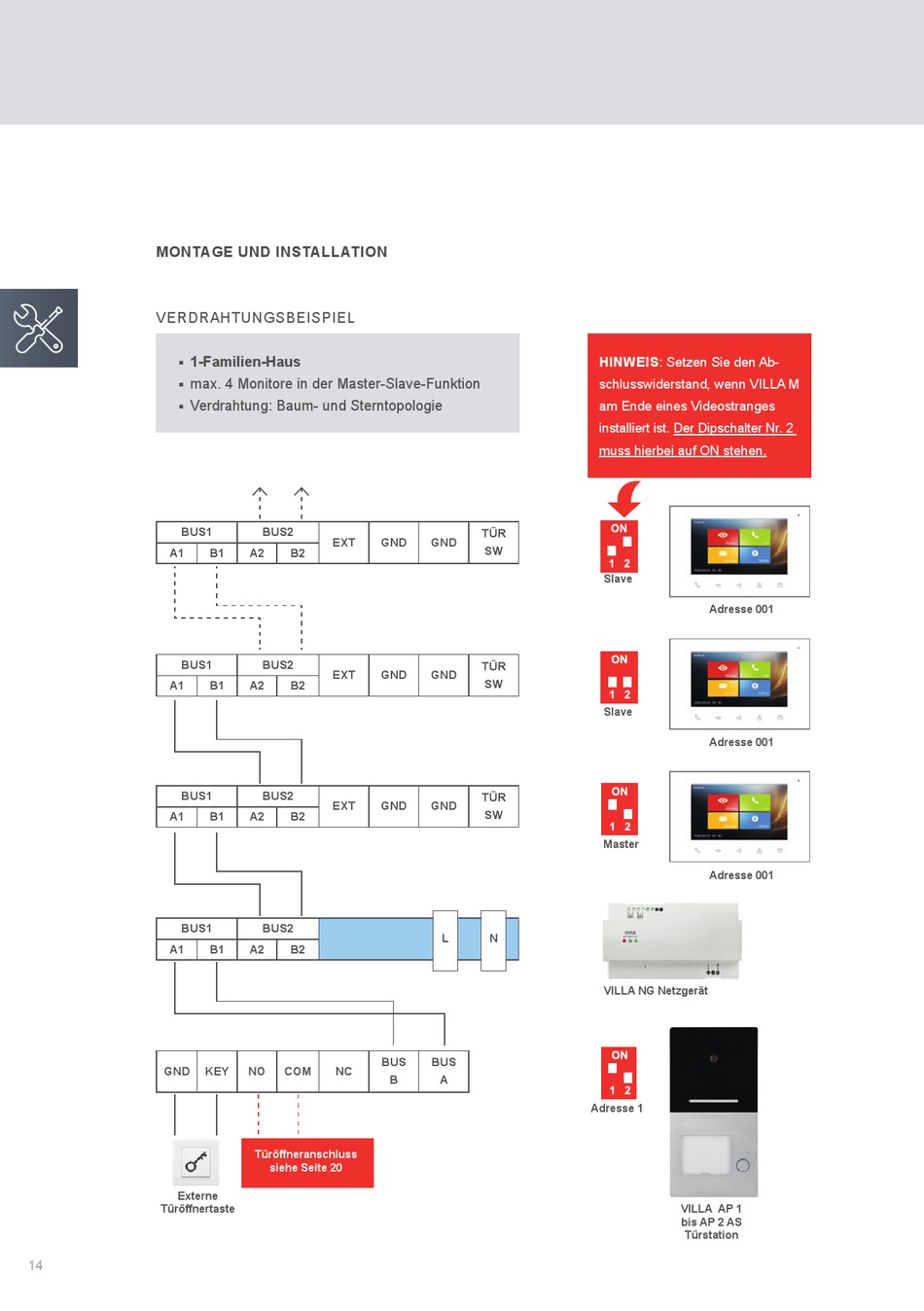

VERDRaHTUNGSBEiSPiEl
1-Familien-Haus

max. 4 Monitore in der Master-Slave-Funktion

Verdrahtung: Baum- und Sterntopologie

BUS1
A1
BUS1
A1
BUS1
A1
BUS1
A1
GND
Externe
Türöffnertaste
14
BUS2
EXT
B1 A2 B2
BUS2
EXT
B1 A2 B2
BUS2
EXT
B1 A2 B2
BUS2
B1 A2 B2
KEY NO COM NC
Türöffneranschluss
siehe Seite 20
TÜR
GND GND
SW
TÜR
GND GND
SW
TÜR
GND GND
SW
L N
BUS BUS
B A
HINWEIS: Setzen Sie den ab-
schlusswiderstand, wenn Villa M
am Ende eines Videostranges
installiert ist. Der Dipschalter Nr. 2
muss hierbei auf ON stehen.
Slave
Adresse 001
Slave
Adresse 001
Master
Adresse 001
VILLA NG Netzgerät
Adresse 1
VILLA AP 1
bis AP 2 AS
Türstation
