2.4 Einsetzen der Relaiskarte
Beim Einbau einer Secoris 8x Relaiskarte in eine Secoris Alarmzentrale oder das Gehäuse eines Secoris
BUS-Netzteils empfehlen wir die in Abbildung 5 gezeigte Einbauposition.

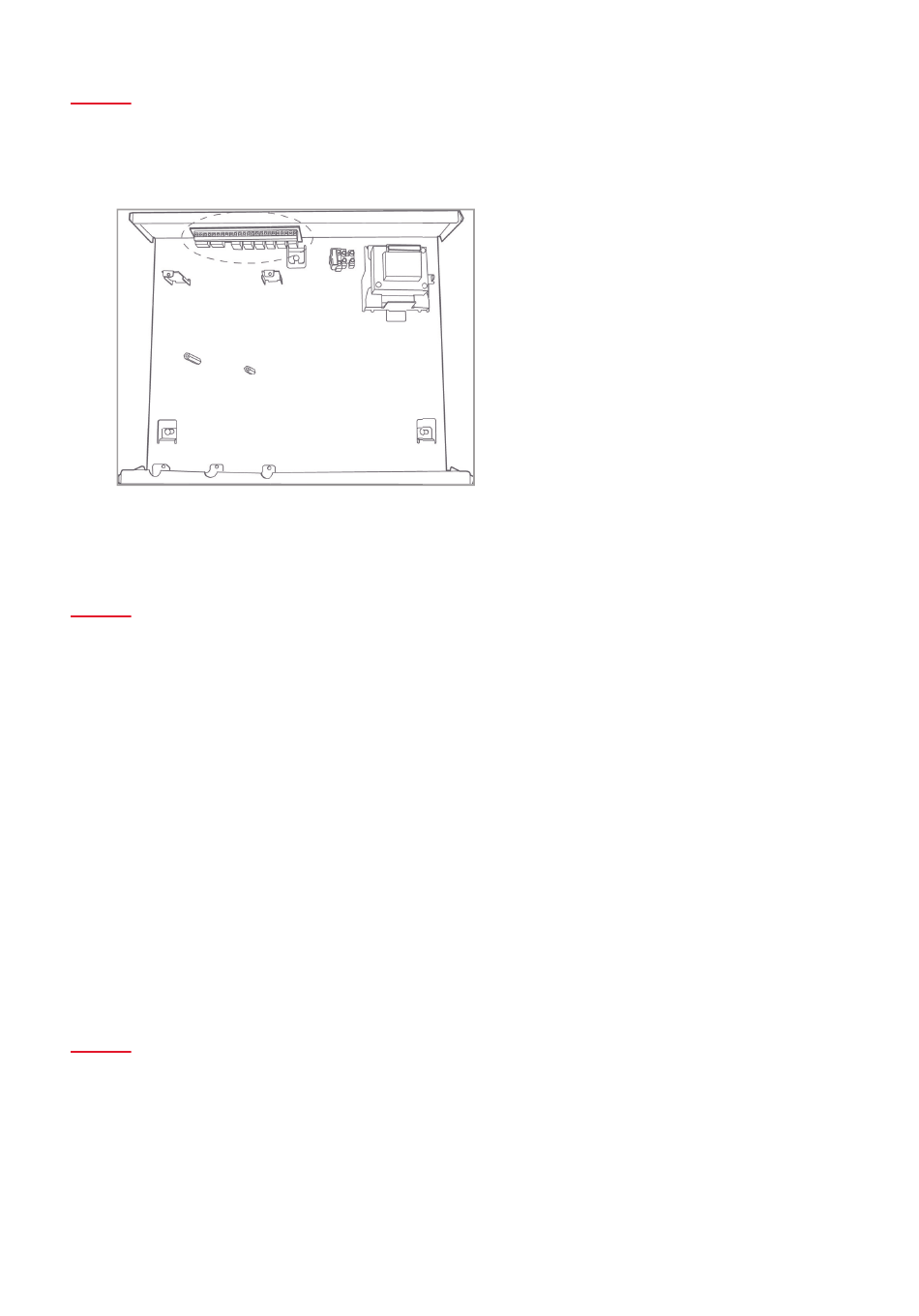

Abbildung 5: Einbauposition
2.4.1 So setzen Sie die Relaiskarte ein:
1. Trennen Sie die Steuereinheit vollständig von der Stromversorgung, also sowohl vom Netz als auch
von der Batterie.
2. Führen Sie die erforderliche Verdrahtung der Relaisausgänge der Secoris 8x Relaiskarte durch und
legen Sie das Kabel auf der Rückseite durch das Gehäuse.
3. Stecken Sie die mit Kleber versehenen Abstandshalter in die Bohrungen an den Ecken der
Relaiskarte.
4. Entfernen Sie die Hauptplatine des Steuergeräts aus dem Gehäuse (wenn Sie die Secoris 8x
Relaiskarte hinter der Hauptplatine einbauen).
5. Setzen Sie die Relaiskarte an der gewählten Stelle in das Gehäuse ein (siehe Abbildung 5).
6. Platine der Steuereinheit wieder einsetzen (falls erforderlich)
7. Schließen Sie das von der Relaiskarte kommende Schnittstellenkabel an den Anschluss auf der
Hauptplatine an.
2.4.2 Programmieren der Steuereinheit
Lesen Sie die Secoris Errichteranleitung, wenn Sie die Secoris Alarmzentrale oder das Secoris BUS-Netzteil
programmieren möchten.
Beachten Sie, dass die fest verdrahteten Digi-Ausgänge der Secoris Alarmzentrale und des Secoris BUS-
Netzteils standardmäßig auf +12 V inaktiv und 0 V aktiv (+ve getrennt) eingestellt sind. Dadurch werden die
Relais auf der Secoris 8x Relaiskarte aktiviert.
Technische Beschreibung
7
