2.2 Schnittstellenkabel
Die Secoris 8x Relaiskarte wird zusammen mit dem Schnittstellenkabel geliefert, das in Abbildung 2
dargestellt ist. Das Kabel ist werkseitig mit dem Eingangsstecker verbunden.

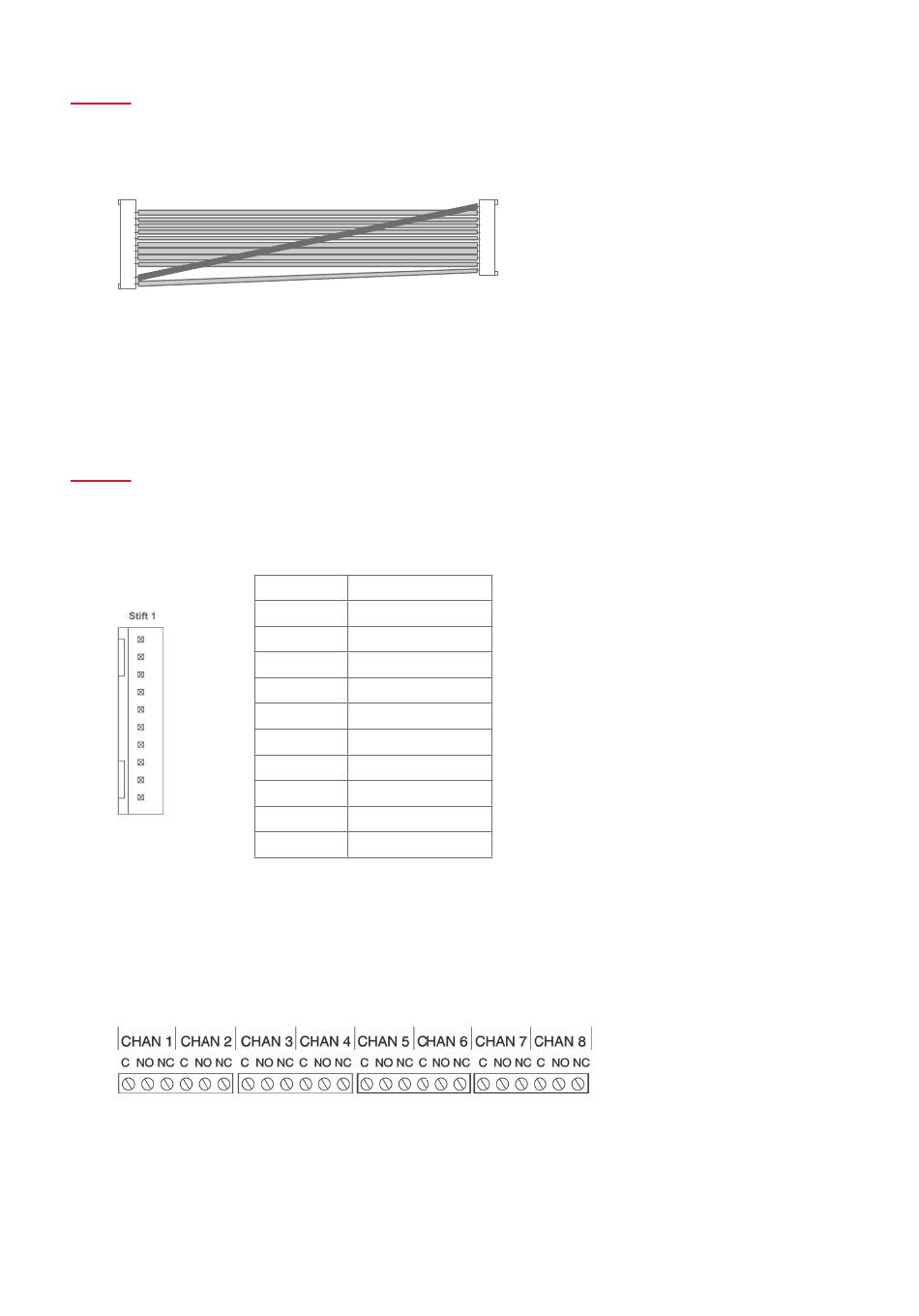

Abbildung 2: Schnittstellenkabel
Um das werkseitig montierte Schnittstellenkabel zu entfernen, müssen Sie eventuell die
Polarisierungsklammern am Eingangsstecker mit einem kleinen Schraubendreher lösen.
2.3 Verbindungsstücke
Abbildung 3 zeigt den Eingangsanschluss für die Secoris 8x Relaiskarte.
Beachten Sie, dass an Stift 1 (schwarze Leitung) bei allen Schnittstellenkabeln 0 VDC anliegt.
Abbildung 3: Pinbelegung
Abbildung 4 zeigt die auf der Secoris 8x Relaiskarte verfügbaren Relaisausgangsanschlüsse.
Abbildung 4: Relaisausgangsanschlüsse
6
Stift Funktion
1 0 V Netz
2 Kanal 1
3 Kanal 2
4 Kanal 3
5 Kanal 4
6 Kanal 5
7 Kanal 6
8 Kanal 7
9 Kanal 8
10 +12 V Netz
Pin 1
Technische Beschreibung
