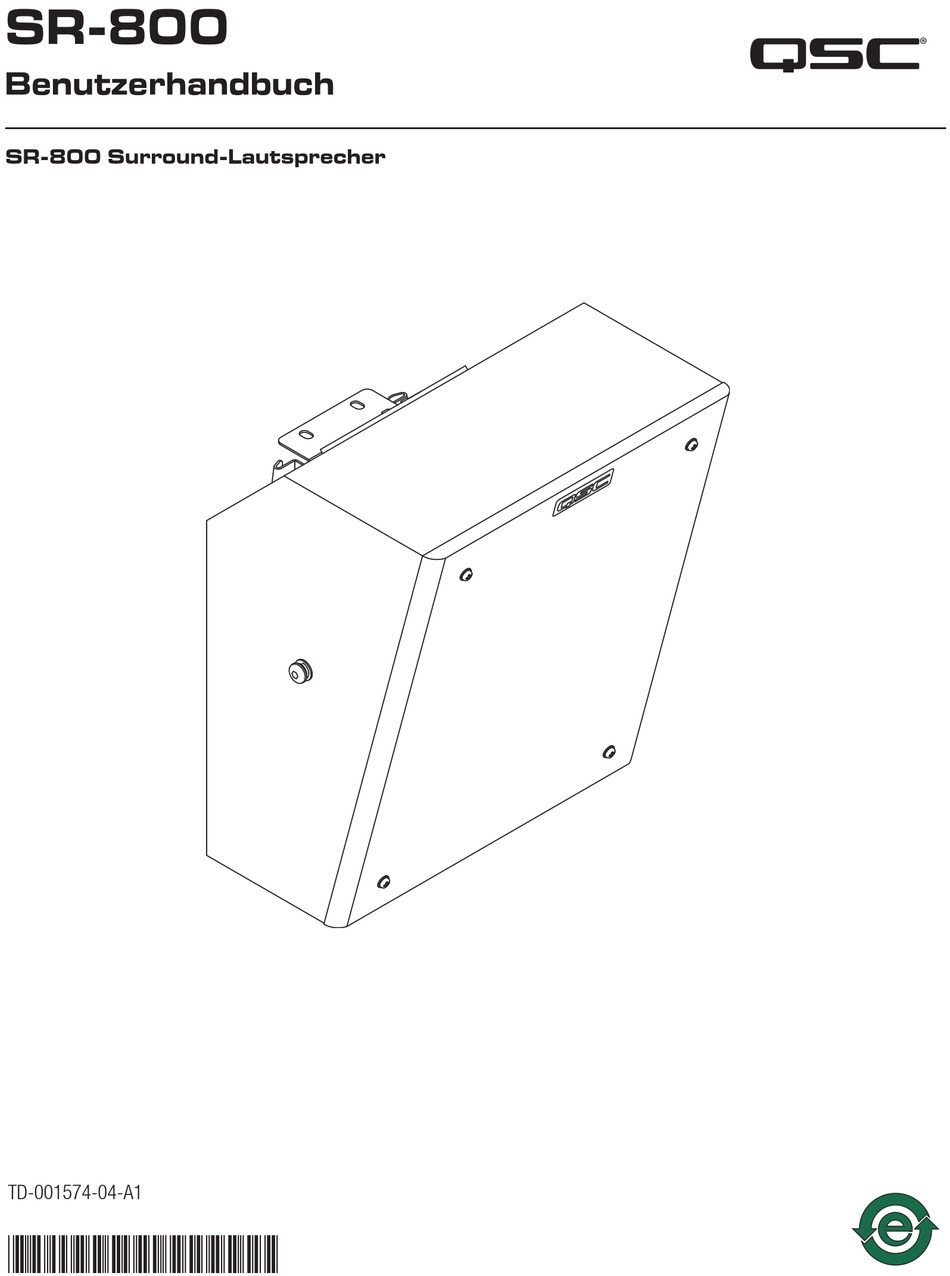

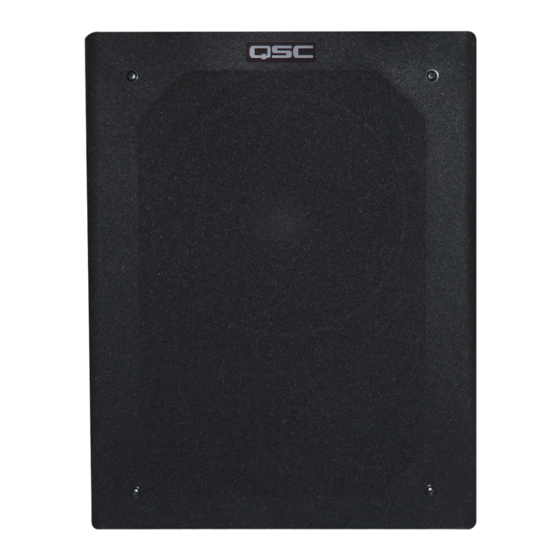

- Seite 1 SR-800 ® Benutzerhandbuch SR-800 Surround-Lautsprecher TD-001574-04-A1 *TD-001574-04*...
-
Seite 2: Erläuterung Der Symbole
Eine Kopie der beschränkten QSC-Garantie finden Sie auf der QSC-Website unter www.qsc.com. Einführung Der SR-800 ist ein kompakter, für kleinere Kinos ausgelegter Cinema-Surround-Lautsprecher mit hoher Leistung. Der SR-800 wurde für eine sichere Montage entwickelt: • Bei Verwendung der optionalen Wandhalterungen, die einen Abwärtswinkel von 0° oder 8° unterstützen, ermöglichen die vorinstallierten Befestigungsteile eine schnelle Wandmontage durch eine einzige Person. - Seite 3 Montage des SR-800 ACHTUNG!: Diese nleitung sorgfältig durchlesen und beachten. Wenn die Lautsprecher nicht ordnungsgemäß aufgehängt werden, können sie herunterfallen, was Verletzungen und eine Beschädigung der usrüstung verursachen kann. Vorschriftsmäßiges Aufhängen Wenden Sie sich an einen geschulten Mechaniker oder Baustatiker, der eine Lizenz für die Region besitzt, in der das Audiosystem installiert werden soll, und lassen Sie alle Gebäudemodifizierungen und -anbauten von diesem prüfen und genehmigen.
- Seite 4 Jochmontage Siehe Abbildung 2. Befestigen Sie den Lautsprecher mit der YM-300-Jochhalterung an der Wand. Die Jochhalterung ist separat erhältlich. Beachten Sie die Hinweise zur Montage in der Bedienungsanleitung für die Jochhalterung, TD-000376. Dieses Dokument ist im Lieferumfang der Halterungen enthalten. CWUWWWS!: Wenn die Jochhalterung nicht verwendet wird, achten Sie darauf, dass das Gehäuse fest in den Gewindebohrungen befestigt wird, um Luftlecks zu verhindern.
- Seite 5 Lautsprecheranschlüsse Verstärker Der SR-800 weist zwei 5-Weg-Anschlussklemmen auf. Achten Sie auf die Beibehaltung einer einheitlichen Polarität vom Verstärker zu den Eingangsklemmen des Lautsprechers. Verdrahten Sie jeden Lautsprecher einzeln für sich mit der Verstärker-Rack- Position, was eine flexible Kabelführung ermöglicht. Verbinden Sie die Drähte von der Minusklemme (-) und der Plusklemme (+) des Verstärkers mit der Minus-Anschlussklemme (-)
- Seite 6 SR-800 Abmessungen 298 mm 227,94 mm 11,7 in 8,974 in 262,84 mm 10,344 in 298 mm 11,7 in TD-001574-04-A1...
- Seite 8 Internet: www.qsc.com E-Mail: info@qsc.com service@qsc.com © 2018 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. http://patents.qsc.com.
