Utilisation

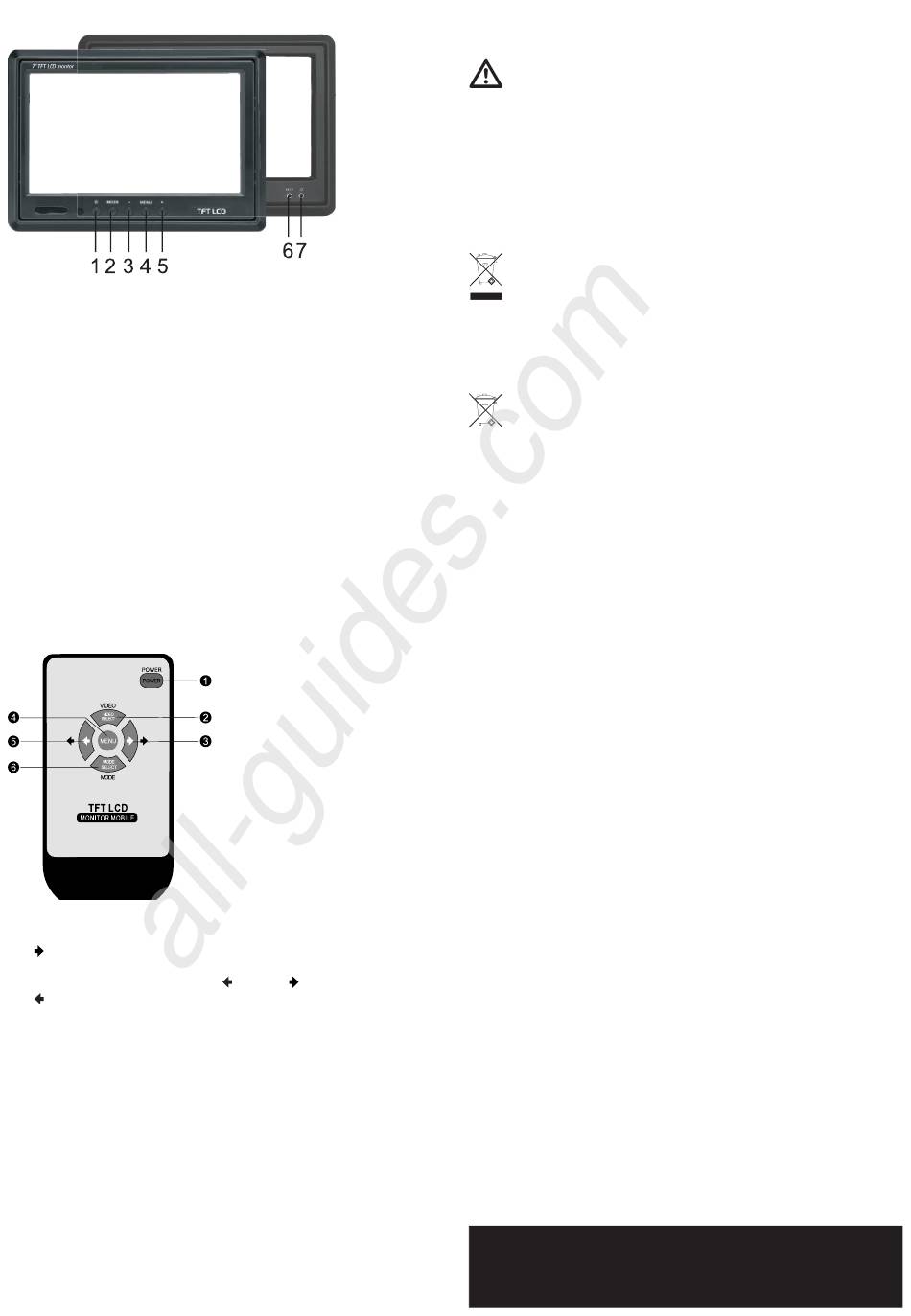

(1) Interrupteur marche/arrêt pour allumer/éteindre l'écran
(2) MODE pour changer les différents paramètres de l'écran
STANDARD Réglage par défaut
VIVID augmenter le contraste de l'écran
SOFT diminuer le contraste de l'écran
LIGHT augmenter la luminosité de l'écran
USER réglages personnalisés de l'écran
(3) « - » permet de baisser le volume audio ou de changer les réglages dans le menu
(4) MENU ouvre le menu - les éléments du menu sont accessibles en appuyant plusieurs fois ; les ré-
glages sont effectués en utilisant « - » et « + »
BRIGHT réglage de la luminosité
CONTRAST réglage du contraste
COLOR réglage de la saturation des couleurs
VOLUME réglage du volume audio
SOURCE sélection de l'entrée VIDEO 1 IN/VIDEO 2 IN
MODE changement du format d'affi chage de l'écran (16:9/4:3)
TCON réfl exion ou rotation de l'affi chage de l'écran
RESET Restauration des paramètres d'usine
(5) « + » permet d'augmenter le volume audio ou de changer les réglages dans le menu
(6) AV IN pour le raccordement d'appareils AV externes
(7) Prise casque d'écoute
(1) POWER pour allumer/éteindre l'écran
(2) VIDEO SELECT pour changer l'entrée vidéo (VIDEO 1 IN/VIDEO 2 IN)
(3) permet d'augmenter le volume audio ou de changer les réglages dans le menu
(4) MENU ouvre le menu - les éléments du menu sont accessibles en appuyant plusieurs fois ; les ré-
glages sont effectués avec les touches « - ou
(5) permet de baisser le volume audio ou de changer les réglages dans le menu
(6) MODE SELECT permet d'alterner entre les différents réglages de l'écran (voir les fonctions ci-dessus)
All manuals and user guides at all-guides.com
» et « + ou » (voir les fonctions ci-dessus).

Remplacement des fusibles

Si le remplacement des fusibles s'avère nécessaire, veillez à n'utiliser que des fusibles du type et au courant
nominal spécifi és (voir « Caractéristiques techniques ») pour le remplacement.
Il est interdit de réparer les fusibles usés ou de ponter le porte-fusible.
• Déconnectez l'écran de la source d'alimentation.
• Ouvrez la boîte à fusibles dans le câble de raccordement.
• Retirez le fusible défectueux et remplacez-le par un fusible neuf du même type.
• Refermez la boîte à fusibles.
• Connectez alors à nouveau le moniteur aux câbles du véhicule puis vous pouvez réutiliser l'appareil.
• Si le fusible déclenchait à nouveau, apportez l'appareil dans un atelier spécialisé.
Elimination
a) Produit
Les appareils électroniques sont des objets recyclables et ils ne doivent pas être éliminés avec
les ordures ménagères !
Jetez l'appareil devenu inutilisable suivant les lois en vigueur.
Retirez la pile de la télécommande et éliminez-la séparément de l'appareil.
b) Piles et piles rechargeables
Le consommateur fi nal est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rap-
porter toutes les piles et toutes les piles rechargeables usées ; il est interdit de les jeter dans les ordures
ménagères !
Les piles et les piles rechargeables contenant des substances polluantes sont marquées par
les symboles indiqués ci-contre. Ils signalent l'interdiction de l'élimination avec les ordures ordi-
naires. Les désignations pour les principaux métaux lourds dangereux sont : Cd = cadmium, Hg
= mercure, Pb = plomb (L'indication se trouve sur la pile normale ou rechargeable, par ex. sous
les symboles de la poubelle dessinés à gauche).
Vous pouvez rapporter gratuitement vos piles et piles rechargeables usagées aux centres de récupération
de votre commune, à nos succursales ou à tous les points de vente de piles et de piles rechargeables !
Vous respecterez de la sorte les obligations prévues par la loi et vous contribuerez à la protection de l'en-
vironnement.
Caractéristiques techniques
Tension de service .........................................12 V/CC
Puissance absorbée ......................................300 mA
Pile pour la télécommande ............................Pile bouton au lithium 3V CR2025
Fusible ...........................................................T2AL/250V (5 x 20 mm)
Taille de l'écran ..............................................17,8 cm (7")
Format d'affi chage .........................................16:9
Résolution ......................................................480 x 234
Format de TV .................................................PAL/NTSC
Dimensions (sans le cadre de montage) .......172 x 114 x 24 mm
Ouverture de montage ...................................177 x 120 mm
Profondeur de montage .................................18 mm
Plage de température de service ..................0 – 50 °C
Poids ..............................................................300 g
