Bedienung

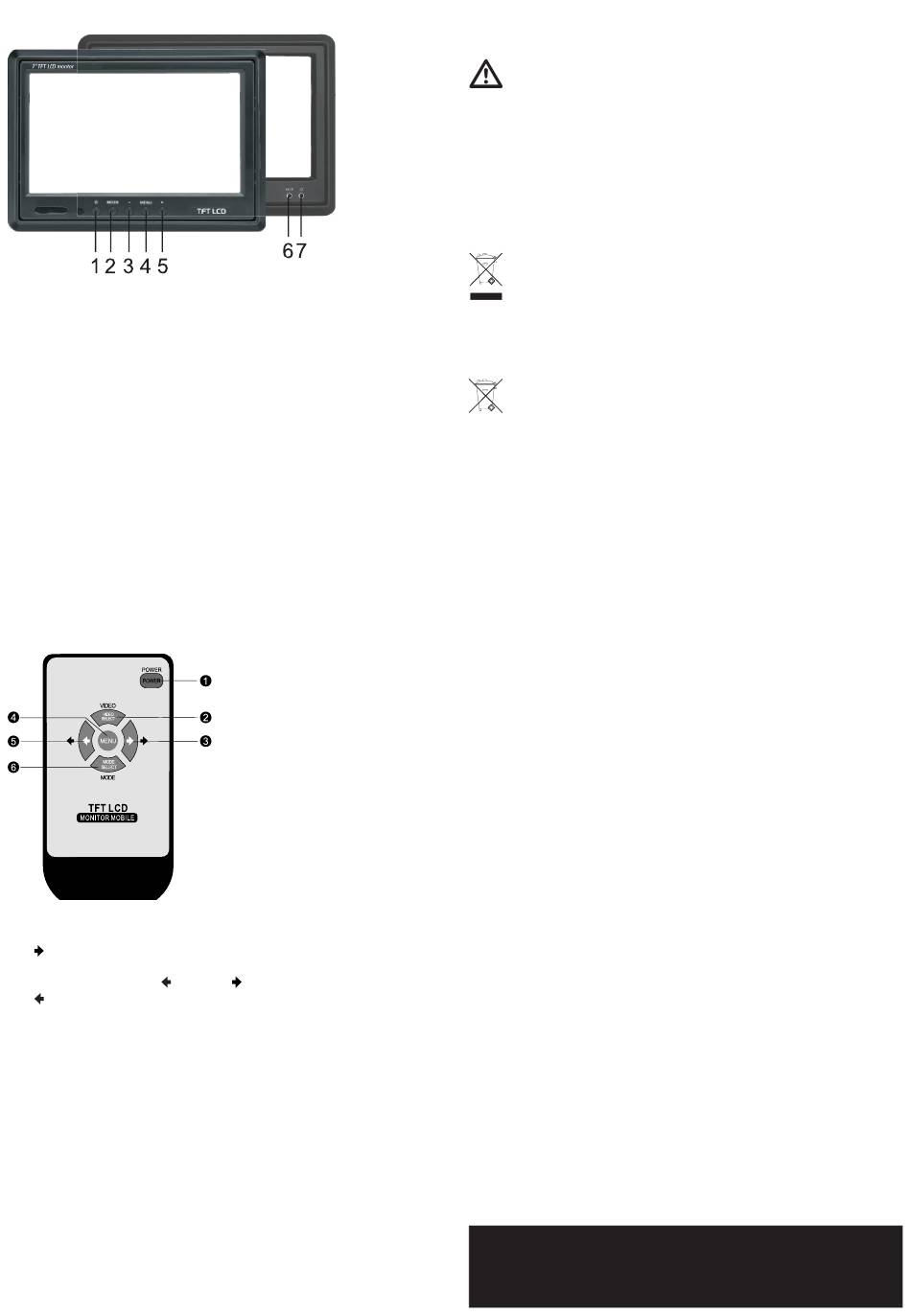

(1) Ein/Aus schaltet den Monitor ein/aus
(2) MODE schaltet zwischen verschiedenen Bildschirmeinstellungen um
STANDARD Grundeinstellung
VIVID kontrastreiche Bildschirmeinstellung
SOFT gedämpfte Bildschirmeinstellung
LIGHT helle Bildschirmeinstellung
USER persönliche Bildschirmeinstellung
(3) „-" regelt die Lautstärke leiser bzw. verändert Einstellungen im Menü
(4) MENU ruft das Menü auf – Menüpunkte werden durch mehrmaliges Drücken aufgerufen, Einstellungen
erfolgen mit den Tasten „-" und „+"
BRIGHT Helligkeitsregelung
CONTRAST Kontrastregelung
COLOR Farbregelung
VOLUME Lautstärkeregelung
SOURCE Auswahl des Eingangs VIDEO 1 IN/VIDEO 2 IN
MODE Umschaltung des Bildschirmformats (16:9/4:3)
TCON Spiegelung bzw. Drehung der Bildschirmanzeige
RESET Wiederherstellung der Werkseinstellungen
(5) „+" regelt die Lautstärke lauter bzw. verändert Einstellungen im Menü
(6) AV IN zum Anschluss externer AV-Geräte
(7) Kopfhöreranschluss
(1) POWER schaltet den Monitor ein/aus
(2) VIDEO SELECT schaltet den Videoeingang um (VIDEO 1 IN/VIDEO 2 IN)
(3) regelt die Lautstärke lauter bzw. verändert Einstellungen im Menü
(4) MENU ruft das Menü auf – Menüpunkte werden durch mehrmaliges Drücken aufgerufen, Einstellungen
erfolgen mit den Tasten „- bzw. " und „+ bzw.
(5) regelt die Lautstärke leiser bzw. verändert Einstellungen im Menü
(6) MODE SELECT schaltet zwischen verschiedenen Bildschirmeinstellungen um (Funktionen siehe
oben)
All manuals and user guides at all-guides.com
" (Funktionen siehe oben)

Sicherungswechsel

Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ
und Nennstromstärke (siehe „Technische Daten") als Ersatz Verwendung fi nden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Trennen Sie den Monitor von der Stromversorgung.
• Öffnen Sie die Sicherungsbox in der Anschlussleitung.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Verschließen Sie die Sicherungsbox wieder.
• Erst danach den Monitor wieder mit dem Bordnetz verbinden und in Betrieb nehmen.
• Sollte die Sicherung erneut auslösen, bringen Sie das Gerät zur Reparatur in eine Fachwerkstatt.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie die Batterie der Fernbedienung und entsorgen Sie diese getrennt vom Produkt.
b) Batterien und Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und
Akkus verpfl ichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit den nebenstehenden Symbolen gekennzeichnet,
das auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung
steht auf den Batterien/Akkus z.B. unter den links abgebildeten Mülltonnen-Symbolen).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unse-
ren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpfl ichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ..........................................12 V/DC
Stromaufnahme .............................................300 mA
Batterie für die Fernbedienung ......................3V-Lithium-Knopfzelle CR2025
Sicherung ......................................................T2AL/250V (5 x 20 mm)
Displaygröße .................................................17,8 cm (7")
Displayformat .................................................16:9
Aufl ösung .......................................................480 x 234
TV-Format ......................................................PAL/NTSC
Abmessungen (ohne Einbaurahmen) ............172 x 114 x 24 mm
Einbauöffnung ...............................................177 x 120 mm
Einbautiefe .....................................................18 mm
Betriebstemperaturbereich ............................0 – 50 °C
Gewicht ..........................................................300 g
