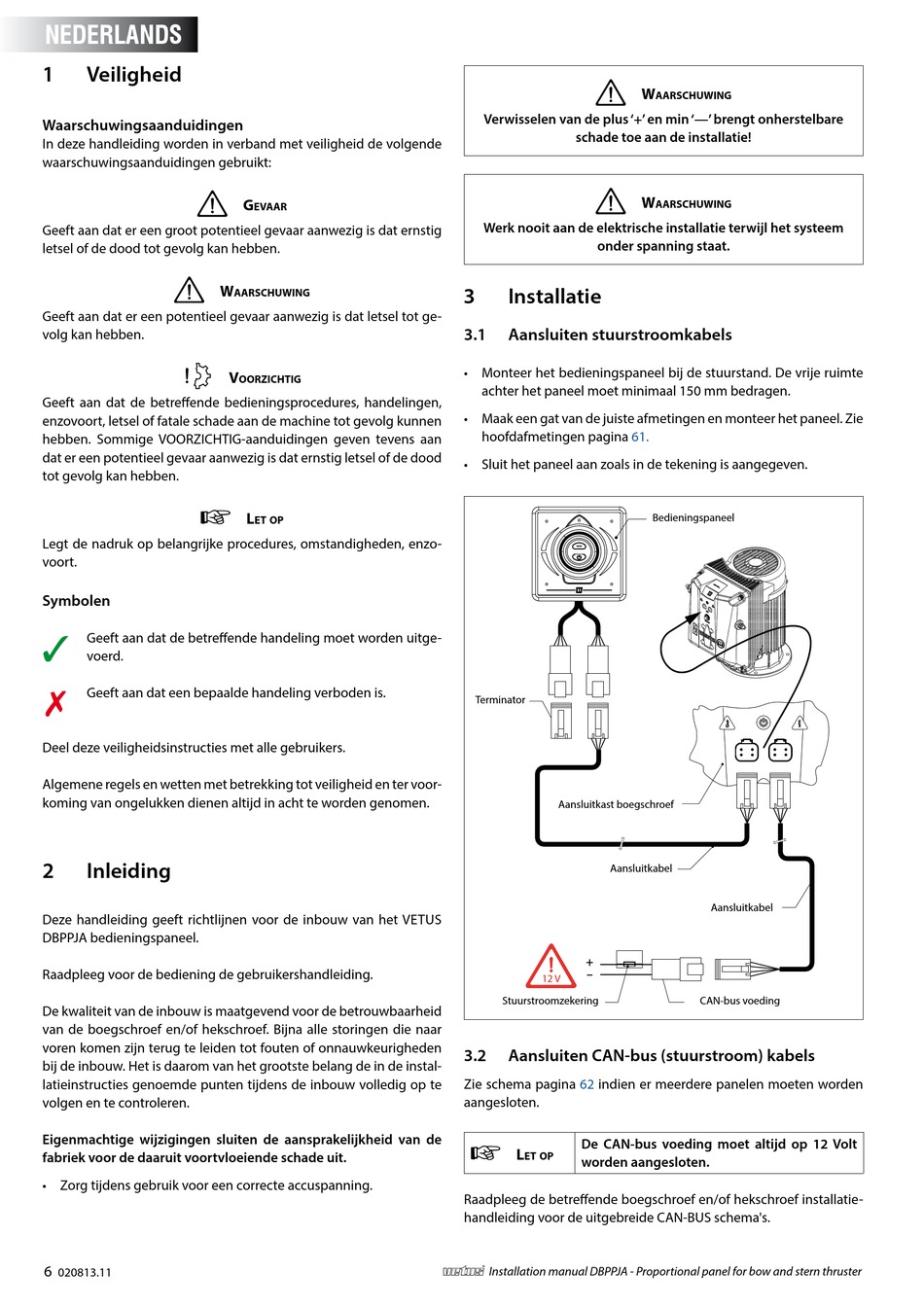

NEDERLANDS
1

Veiligheid

Waarschuwingsaanduidingen
In deze handleiding worden in verband met veiligheid de volgende
waarschuwingsaanduidingen gebruikt:
Geeft aan dat er een groot potentieel gevaar aanwezig is dat ernstig
letsel of de dood tot gevolg kan hebben.
Geeft aan dat er een potentieel gevaar aanwezig is dat letsel tot ge-
volg kan hebben.
Geeft aan dat de betreffende bedieningsprocedures, handelingen,
enzovoort, letsel of fatale schade aan de machine tot gevolg kunnen
hebben. Sommige VOORZICHTIG-aanduidingen geven tevens aan
dat er een potentieel gevaar aanwezig is dat ernstig letsel of de dood
tot gevolg kan hebben.
Legt de nadruk op belangrijke procedures, omstandigheden, enzo-
voort.
Symbolen
Geeft aan dat de betreffende handeling moet worden uitge-
voerd.
Geeft aan dat een bepaalde handeling verboden is.
Deel deze veiligheidsinstructies met alle gebruikers.
Algemene regels en wetten met betrekking tot veiligheid en ter voor-
koming van ongelukken dienen altijd in acht te worden genomen.
2

Inleiding

Deze handleiding geeft richtlijnen voor de inbouw van het VETUS
DBPPJA bedieningspaneel.
Raadpleeg voor de bediening de gebruikershandleiding.
De kwaliteit van de inbouw is maatgevend voor de betrouwbaarheid
van de boegschroef en/of hekschroef. Bijna alle storingen die naar
voren komen zijn terug te leiden tot fouten of onnauwkeurigheden
bij de inbouw. Het is daarom van het grootste belang de in de instal-
latieinstructies genoemde punten tijdens de inbouw volledig op te
volgen en te controleren.
Eigenmachtige wijzigingen sluiten de aansprakelijkheid van de
fabriek voor de daaruit voortvloeiende schade uit .
• Zorg tijdens gebruik voor een correcte accuspanning.
6
020813.11
G
evaar
W
aarschuWinG
v
oorzichtiG
L
et op
Verwisselen van de plus '+' en min '—' brengt onherstelbare
schade toe aan de installatie!
Werk nooit aan de elektrische installatie terwijl het systeem
onder spanning staat .
3

Installatie

3 .1

Aansluiten stuurstroomkabels

• Monteer het bedieningspaneel bij de stuurstand. De vrije ruimte
achter het paneel moet minimaal 150 mm bedragen.
• Maak een gat van de juiste afmetingen en monteer het paneel. Zie
hoofdafmetingen pagina
• Sluit het paneel aan zoals in de tekening is aangegeven.
Terminator
Aansluitkast boegschroef
Aansluitkabel
+
12 V
Stuurstroomzekering
3 .2

Aansluiten CAN-bus (stuurstroom) kabels

Zie schema pagina 62 indien er meerdere panelen moeten worden
aangesloten.
De CAN-bus voeding moet altijd op 12 Volt
L
et op
worden aangesloten .
Raadpleeg de betreffende boegschroef en/of hekschroef installatie-
handleiding voor de uitgebreide CAN-BUS schema's.
vetus® Installation manual DBPPJA - Proportional panel for bow and stern thruster
W
aarschuWinG
W
aarschuWinG
61.
Bedieningspaneel
Aansluitkabel
CAN-bus voeding
