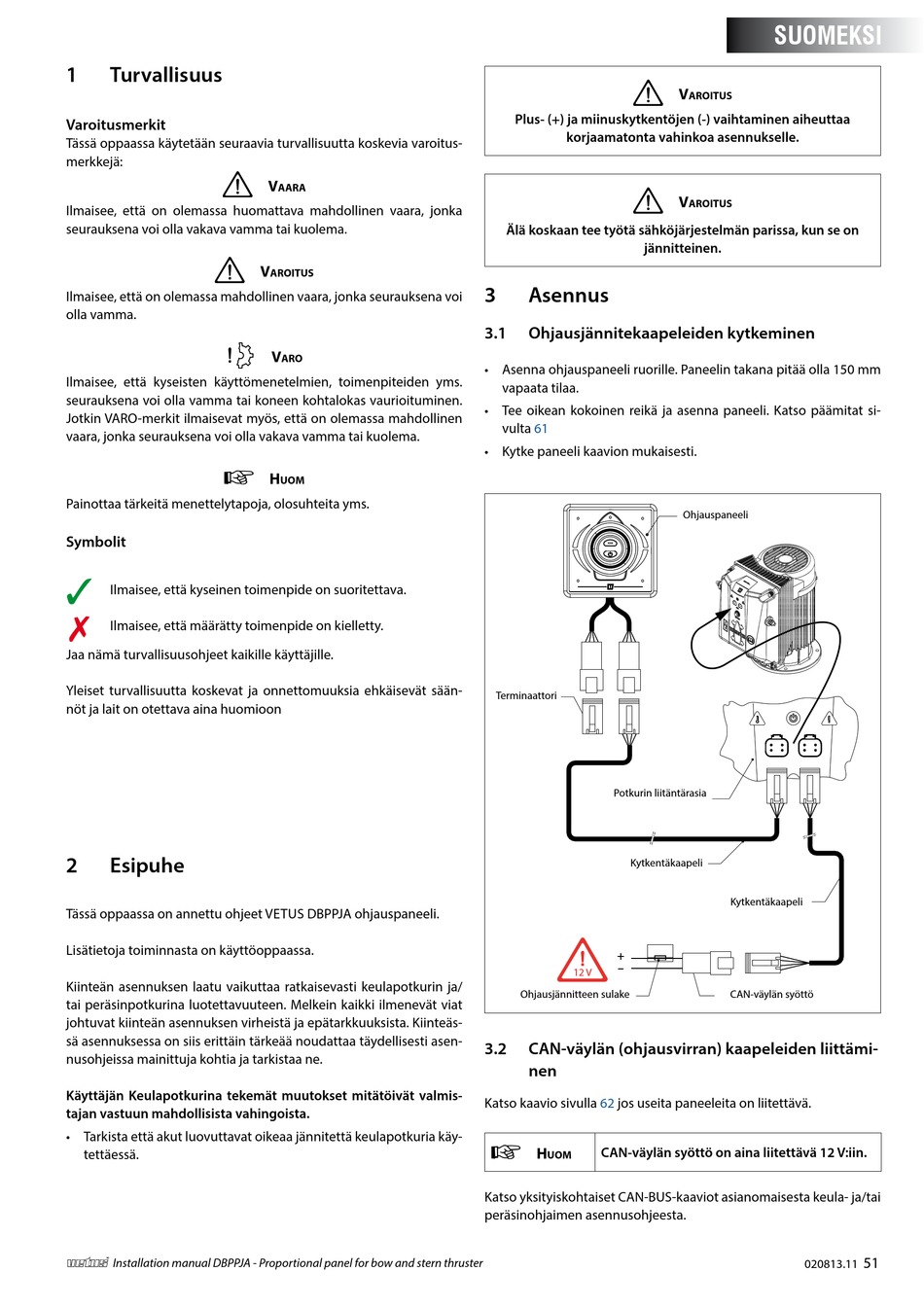

Turvallisuus; Esipuhe; Asennus; Ohjausjännitekaapeleiden Kytkeminen - Vetus DBPPJA Installationshandbuch

1

Turvallisuus

Varoitusmerkit
Tässä oppaassa käytetään seuraavia turvallisuutta koskevia varoitus-
merkkejä:
Ilmaisee, että on olemassa huomattava mahdollinen vaara, jonka
seurauksena voi olla vakava vamma tai kuolema.
Ilmaisee, että on olemassa mahdollinen vaara, jonka seurauksena voi
olla vamma.
Ilmaisee, että kyseisten käyttömenetelmien, toimenpiteiden yms.
seurauksena voi olla vamma tai koneen kohtalokas vaurioituminen.
Jotkin VARO-merkit ilmaisevat myös, että on olemassa mahdollinen
vaara, jonka seurauksena voi olla vakava vamma tai kuolema.
Painottaa tärkeitä menettelytapoja, olosuhteita yms.
Symbolit
Ilmaisee, että kyseinen toimenpide on suoritettava.
Ilmaisee, että määrätty toimenpide on kielletty.
Jaa nämä turvallisuusohjeet kaikille käyttäjille.
Yleiset turvallisuutta koskevat ja onnettomuuksia ehkäisevät sään-
nöt ja lait on otettava aina huomioon
2

Esipuhe

Tässä oppaassa on annettu ohjeet VETUS DBPPJA ohjauspaneeli.
Lisätietoja toiminnasta on käyttöoppaassa.
Kiinteän asennuksen laatu vaikuttaa ratkaisevasti keulapotkurin ja/
tai peräsinpotkurina luotettavuuteen. Melkein kaikki ilmenevät viat
johtuvat kiinteän asennuksen virheistä ja epätarkkuuksista. Kiinteäs-
sä asennuksessa on siis erittäin tärkeää noudattaa täydellisesti asen-
nusohjeissa mainittuja kohtia ja tarkistaa ne.
Käyttäjän Keulapotkurina tekemät muutokset mitätöivät valmis-
tajan vastuun mahdollisista vahingoista .
• Tarkista että akut luovuttavat oikeaa jännitettä keulapotkuria käy-
tettäessä.
vetus® Installation manual DBPPJA - Proportional panel for bow and stern thruster
v
aara
v
aroitus
v
aro
h
uom
Plus- (+) ja miinuskytkentöjen (-) vaihtaminen aiheuttaa
korjaamatonta vahinkoa asennukselle .
Älä koskaan tee työtä sähköjärjestelmän parissa, kun se on
jännitteinen .
3

Asennus

3 .1 Ohjausjännitekaapeleiden kytkeminen
• Asenna ohjauspaneeli ruorille. Paneelin takana pitää olla 150 mm
vapaata tilaa.
• Tee oikean kokoinen reikä ja asenna paneeli. Katso päämitat si-
vulta 61
• Kytke paneeli kaavion mukaisesti.
Terminaattori
Potkurin liitäntärasia
Kytkentäkaapeli
+
12 V
Ohjausjännitteen sulake
3 .2 CAN-väylän (ohjausvirran) kaapeleiden liittämi-
nen
Katso kaavio sivulla 62 jos useita paneeleita on liitettävä.
h CAN-väylän syöttö on aina liitettävä 12 V:iin .
uom
Katso yksityiskohtaiset CAN-BUS-kaaviot asianomaisesta keula- ja/tai
peräsinohjaimen asennusohjeesta.
SUOMEKSI
v
aroitus
v
aroitus
Ohjauspaneeli
Kytkentäkaapeli
CAN-väylän syöttö
020813.11
51
