FRANÇAIS

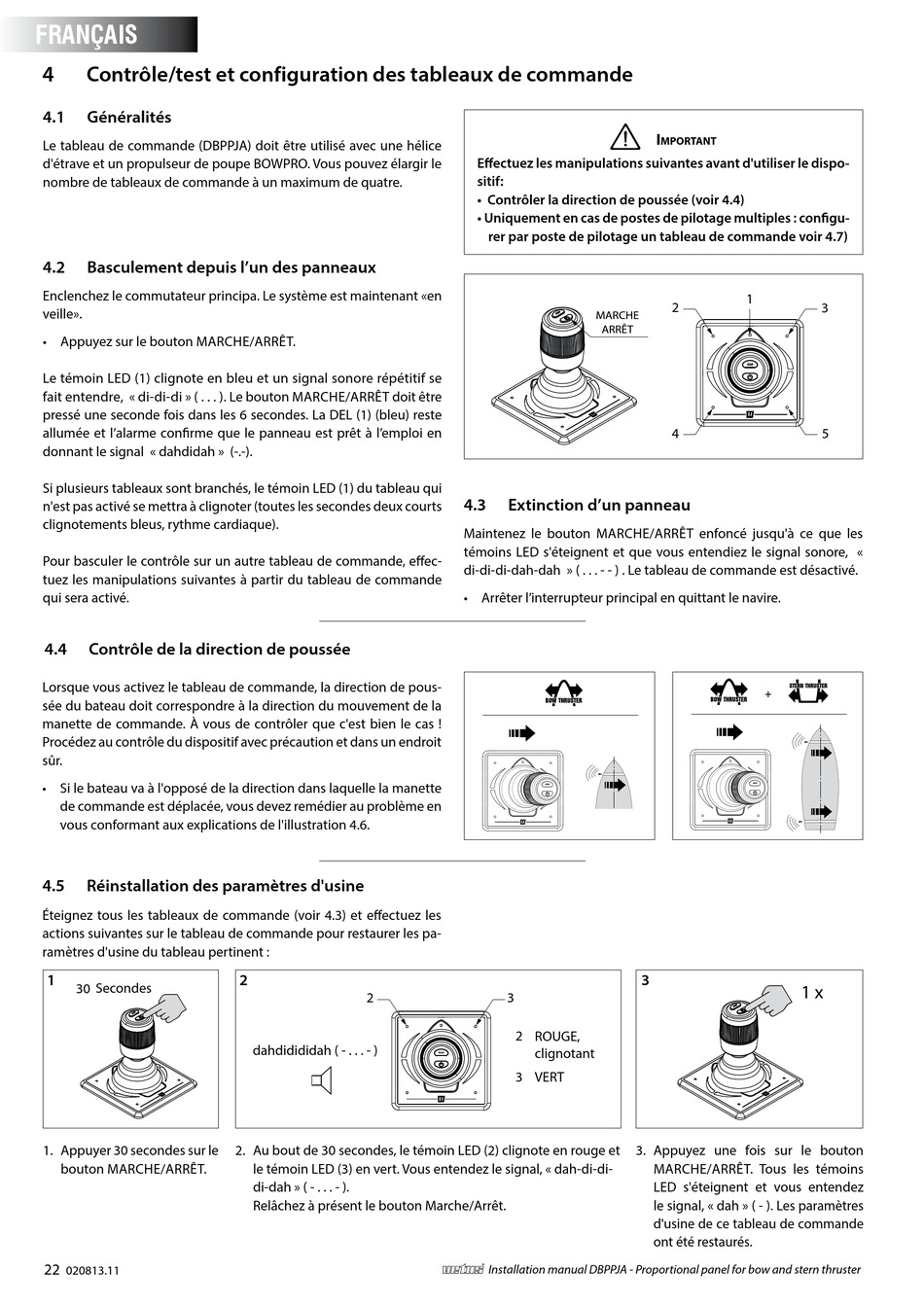

4 Contrôle/test et configuration des tableaux de commande
4 .1 Généralités
Le tableau de commande (DBPPJA) doit être utilisé avec une hélice
d'étrave et un propulseur de poupe BOWPRO. Vous pouvez élargir le
nombre de tableaux de commande à un maximum de quatre.
4 .2

Basculement depuis l'un des panneaux

Enclenchez le commutateur principa. Le système est maintenant «en
veille».
• Appuyez sur le bouton MARCHE/ARRÊT.
Le témoin LED (1) clignote en bleu et un signal sonore répétitif se
fait entendre, « di-di-di » ( . . . ). Le bouton MARCHE/ARRÊT doit être
pressé une seconde fois dans les 6 secondes. La DEL (1) (bleu) reste
allumée et l'alarme confirme que le panneau est prêt à l'emploi en
donnant le signal « dahdidah » (-.-).
Si plusieurs tableaux sont branchés, le témoin LED (1) du tableau qui
n'est pas activé se mettra à clignoter (toutes les secondes deux courts
clignotements bleus, rythme cardiaque).
Pour basculer le contrôle sur un autre tableau de commande, effec-
tuez les manipulations suivantes à partir du tableau de commande
qui sera activé.
4 .4 Contrôle de la direction de poussée
Lorsque vous activez le tableau de commande, la direction de pous-
sée du bateau doit correspondre à la direction du mouvement de la
manette de commande. À vous de contrôler que c'est bien le cas !
Procédez au contrôle du dispositif avec précaution et dans un endroit
sûr.
• Si le bateau va à l'opposé de la direction dans laquelle la manette
de commande est déplacée, vous devez remédier au problème en
vous conformant aux explications de l'illustration 4.6.
4 .5 Réinstallation des paramètres d'usine
Éteignez tous les tableaux de commande (voir 4.3) et effectuez les
actions suivantes sur le tableau de commande pour restaurer les pa-
ramètres d'usine du tableau pertinent :
1
30 Secondes
1. Appuyer 30 secondes sur le
bouton MARCHE/ARRÊT.
22
020813.11
2
2
dahdidididah ( - . . . - )
2. Au bout de 30 secondes, le témoin LED (2) clignote en rouge et
le témoin LED (3) en vert. Vous entendez le signal, « dah-di-di-
di-dah » ( - . . . - ).
Relâchez à présent le bouton Marche/Arrêt.
Effectuez les manipulations suivantes avant d'utiliser le dispo-
sitif:
• Contrôler la direction de poussée (voir 4 .4)
• Uniquement en cas de postes de pilotage multiples : configu-
rer par poste de pilotage un tableau de commande voir 4 .7)
MARCHE
ARRÊT
4 .3

Extinction d'un panneau

Maintenez le bouton MARCHE/ARRÊT enfoncé jusqu'à ce que les
témoins LED s'éteignent et que vous entendiez le signal sonore, «
di-di-di-dah-dah » ( . . . - - ) . Le tableau de commande est désactivé.
• Arrêter l'interrupteur principal en quittant le navire.
2 ROUGE,
clignotant
3 VERT
vetus® Installation manual DBPPJA - Proportional panel for bow and stern thruster
i
mportant
1
2
4
+
3
1 x
3. Appuyez une fois sur le bouton
MARCHE/ARRÊT. Tous les témoins
LED s'éteignent et vous entendez
le signal, « dah » ( - ). Les paramètres
d'usine de ce tableau de commande
ont été restaurés.
