Konfigurasjon Skyvekraftretning - Vetus DBPPJA Installationshandbuch

NORSK
4 .6

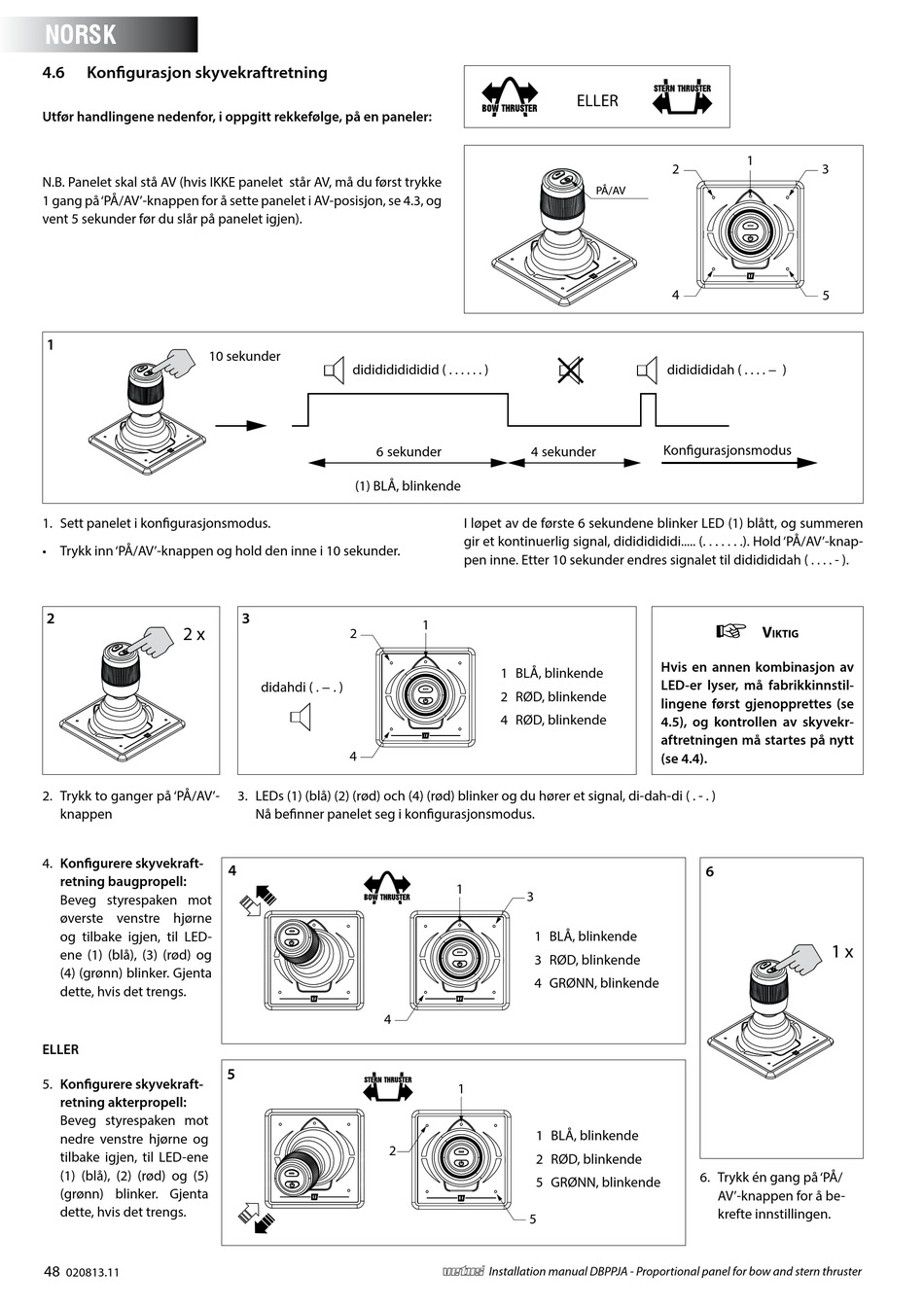

Konfigurasjon skyvekraftretning

Utfør handlingene nedenfor, i oppgitt rekkefølge, på en paneler:
N.B. Panelet skal stå AV (hvis IKKE panelet står AV, må du først trykke
1 gang på 'PÅ/AV'-knappen for å sette panelet i AV-posisjon, se 4.3, og
vent 5 sekunder før du slår på panelet igjen).
1
10 sekunder
1. Sett panelet i konfigurasjonsmodus.
• Trykk inn 'PÅ/AV'-knappen og hold den inne i 10 sekunder.
2
2 x
2. Trykk to ganger på 'PÅ/AV'-
knappen
4. Konfigurere skyvekraft-
retning baugpropell:
Beveg styrespaken mot
øverste venstre hjørne
og tilbake igjen, til LED-
ene (1) (blå), (3) (rød) og
(4) (grønn) blinker. Gjenta
dette, hvis det trengs.
ELLER
5. Konfigurere skyvekraft-
retning akterpropell:
Beveg styrespaken mot
nedre venstre hjørne og
tilbake igjen, til LED-ene
(1) (blå), (2) (rød) og (5)
(grønn) blinker. Gjenta
dette, hvis det trengs.
48
020813.11
dididididididid ( . . . . . . )
6 sekunder
(1) BLÅ, blinkende
3
2
didahdi ( . − . )
4
3. LEDs (1) (blå) (2) (rød) och (4) (rød) blinker og du hører et signal, di-dah-di ( . - . )
Nå befinner panelet seg i konfigurasjonsmodus.
4
4
5
2
ELLER
PÅ/AV
4 sekunder
I løpet av de første 6 sekundene blinker LED (1) blått, og summeren
gir et kontinuerlig signal, didididididi..... (. . . . . . .). Hold 'PÅ/AV'-knap-
pen inne. Etter 10 sekunder endres signalet til dididididah ( . . . . - ).
1
1 BLÅ, blinkende
2 RØD, blinkende
4 RØD, blinkende
1
1 BLÅ, blinkende
3 RØD, blinkende
4 GRØNN, blinkende
1
1 BLÅ, blinkende
2 RØD, blinkende
5 GRØNN, blinkende
5
vetus® Installation manual DBPPJA - Proportional panel for bow and stern thruster
1
2
4
5
dididididah ( . . . . − )
Kon gurasjonsmodus
v
iktiG
Hvis en annen kombinasjon av
LED-er lyser, må fabrikkinnstil-
lingene først gjenopprettes (se
4 .5), og kontrollen av skyvekr-
aftretningen må startes på nytt
(se 4 .4) .
6
1 x
6. Trykk én gang på 'PÅ/
AV'-knappen for å be-
krefte innstillingen.
