7.5

Messung von Verbundformen

Bei der Messung von Verbundformen (wie Rohrkrümmer) kann die in Punkt 7.4
beschriebene Methode angewendet werden. Allerdings muss die Messung zweimal
durchgeführt werden, um zwei Messwerte zu erhalten. Der silberne Strich der Sonde
muss vertikal oder parallel zu der Achse stehen. Der geringere Wert wird als gemessene
Dicke verwendet.
7.6 Nicht parallele Oberflächen
Um ein zufriedenstellendes Ergebnis zu erhalten, muss die Oberfläche des zu prüfenden
Materials parallel oder koaxial zur Oberfläche des Sensors sein, da es sonst zu
Messfehlern oder keinem Messwert kommt.
7.7

Auswirkungen der Materialtemperatur

Die Materialstärke und die Übertragungsgeschwindigkeit von Ultraschallwellen werden
von der Temperatur beeinflusst. Um eine hohe Messgenauigkeit zu erzielen, messen Sie
Proben desselben Materials unter denselben Temperaturbedingungen. Bei Stahl führen
hohe Temperaturen zu starken Messfehlern (gemessene Werte sind kleiner als die
tatsächlichen Daten).
7.8 Dämpfungsmaterialien
Materialien mit Fasern, Poren und groben Partikeln verursachen eine starke Streuung
und Energiedämpfung der Ultraschallwellen, was zu abnormalen Messwerten oder sogar
zu keinen Messwerten führt (normalerweise ist der abnormale Messwert kleiner als die
tatsächliche Dicke). In diesem Fall ist das Material nicht zur Prüfung mit diesem
Dickenmessgerät geeignet.
7.9 Referenzbeispiele
Ein Material bekannter Dicke oder Schallgeschwindigkeit hilft bei der Kalibrierung des
Messgeräts. Zur Kalibrierung des Geräts ist mindestens eine Referenzprobe erforderlich.
Das Ultraschall-Dickenmessgerät ist mit einem Kalibrierblock mit einer Dicke von 4,0 mm
ausgestattet. Die Kalibriermethode entnehmen Sie der Kalibrieranleitung in Punkt 8
dieses Handbuchs.
8 Kalibrierung/Calibration (Cal)
8.1

Kalibrieranleitung

a. Drücken Sie die Zurück-Taste, wenn Sie auf der Messoberfläche sind,
wählen Sie den Menüpunkt Calibration aus und bestätigen Sie diesen
mit der OK-Taste.

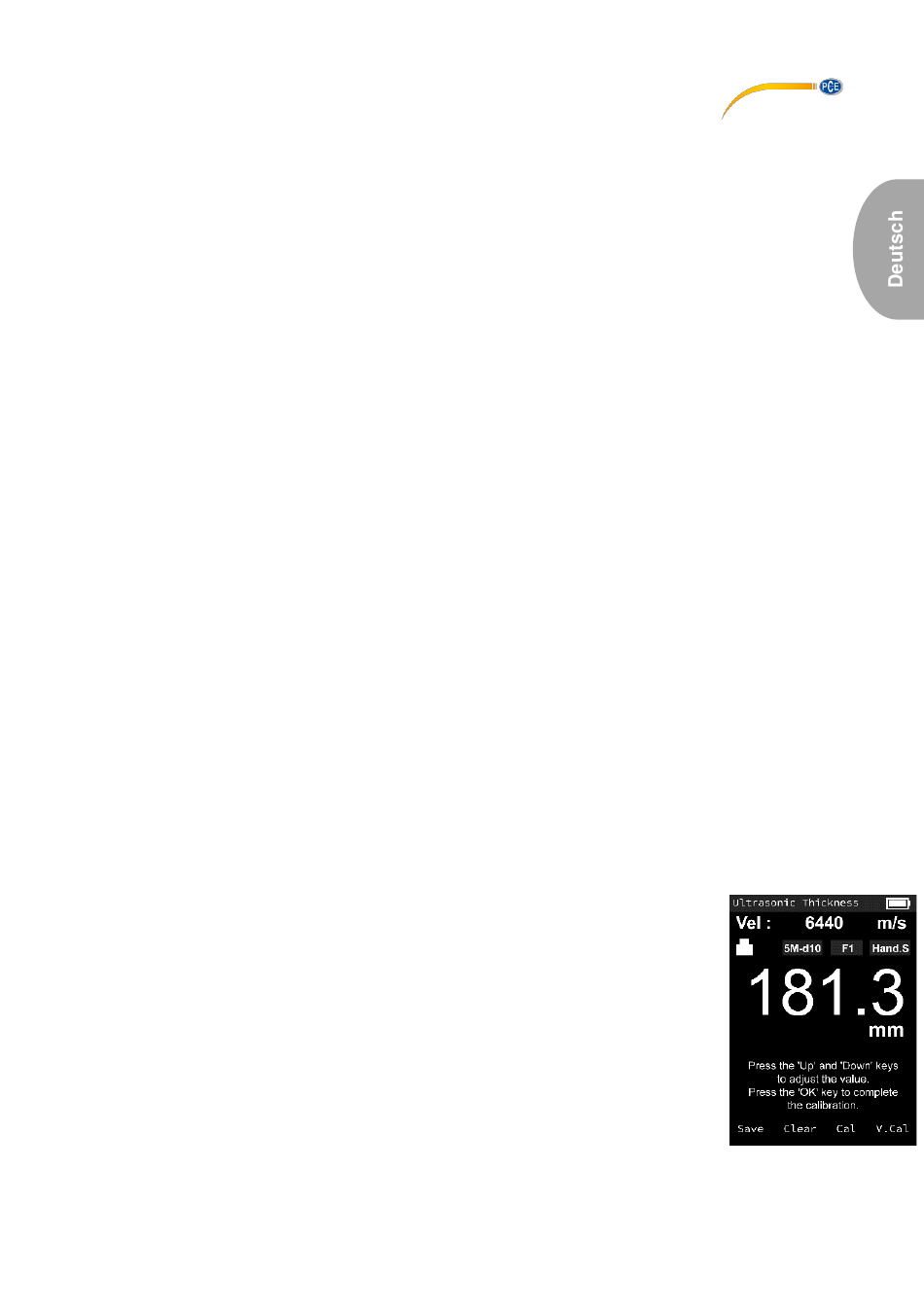

b. Der Bildschirm wird wie das Bild rechts aussehen.
c. Die Schallgeschwindigkeit ist während der Messung automatisch auf
5900 m/s eingestellt.
d. Drücken Sie die Sonde auf den Kalibrierblock, um das Gerät zu
kalibrieren.
