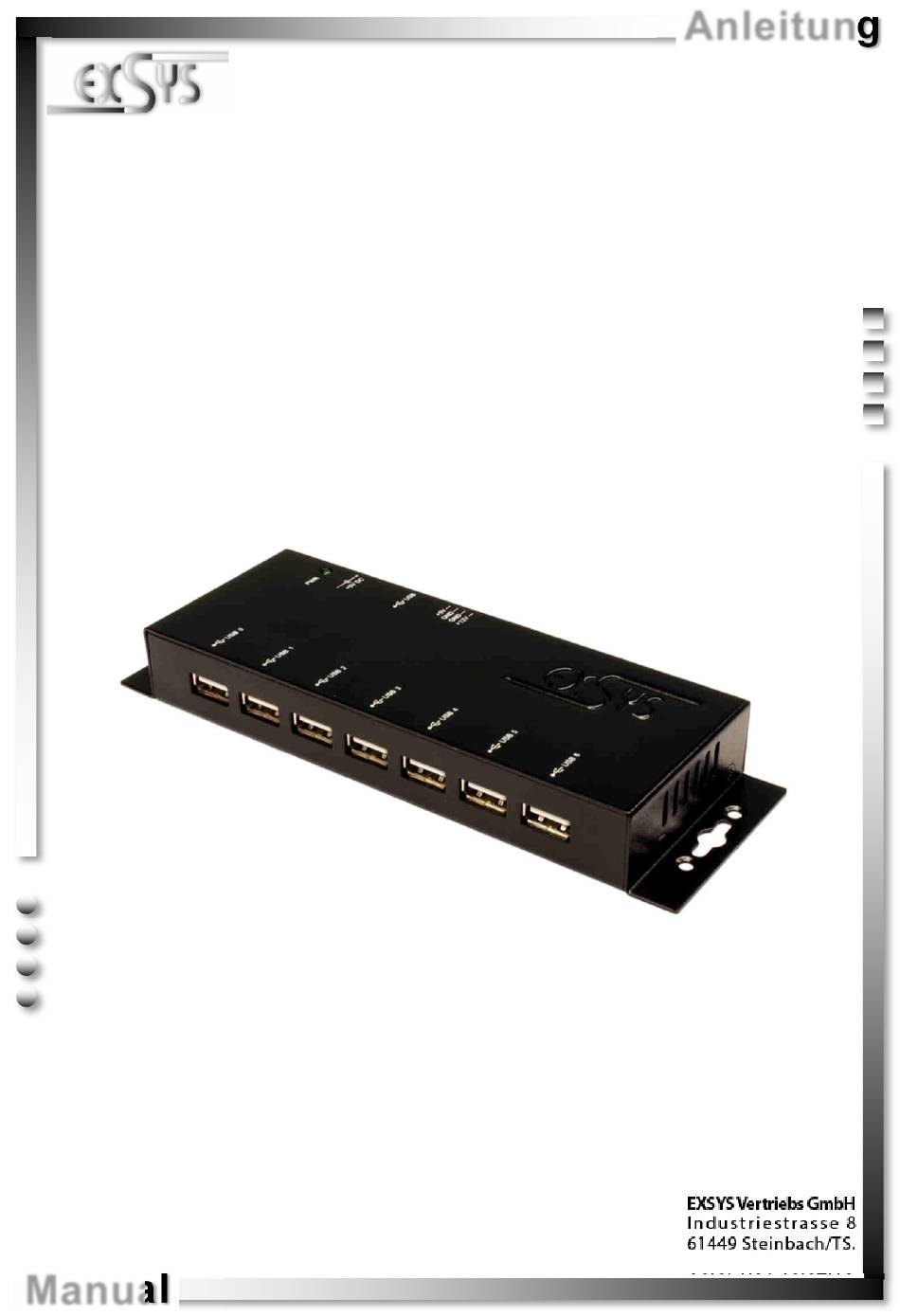

- Seite 1 Anleitung EX-1178 7 Port USB 2.0 Metall HUB 7 Port USB 2.0 Metal HUB Vers. 1.0 / 15.02.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ······································································································ 9 3.2 Connections ·························································································· 9-10 3.3 Jumper Settings ························································································ 10 Hardware Installation ··········································································· 11 Driver Installation ················································································ 11 Cleaning ··························································································· 11 Technical Information ·········································································· 12 Technical Drawing ·············································································· 12 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1178 ist ein USB 2.0 Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Durch die Stromversorgung über die 5V Buchse oder des 4 Pin 5V Floppy Anschluss, werden an jedem Port die vollen 500mA zur Verfügung... -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
4 Pin Floppy Anschluss: 1 +5V Bitte auf die richtige Polarität achten! Der 12V Pin ist nicht belegt! 2 GND 3 GND Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken! 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
DATA- 3.3 Jumper Einstellungen Die EX-1178 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1178 auf der Datenleitung zum PC sprich die USB B-Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. -
Seite 6: Hardware Installation
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1178 automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen- de Einträge sehen:... -
Seite 7: Technische Daten
Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 Volt Abmessung: 178,40 x 59,50 x 23,20 mm Gewicht: 500g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Description

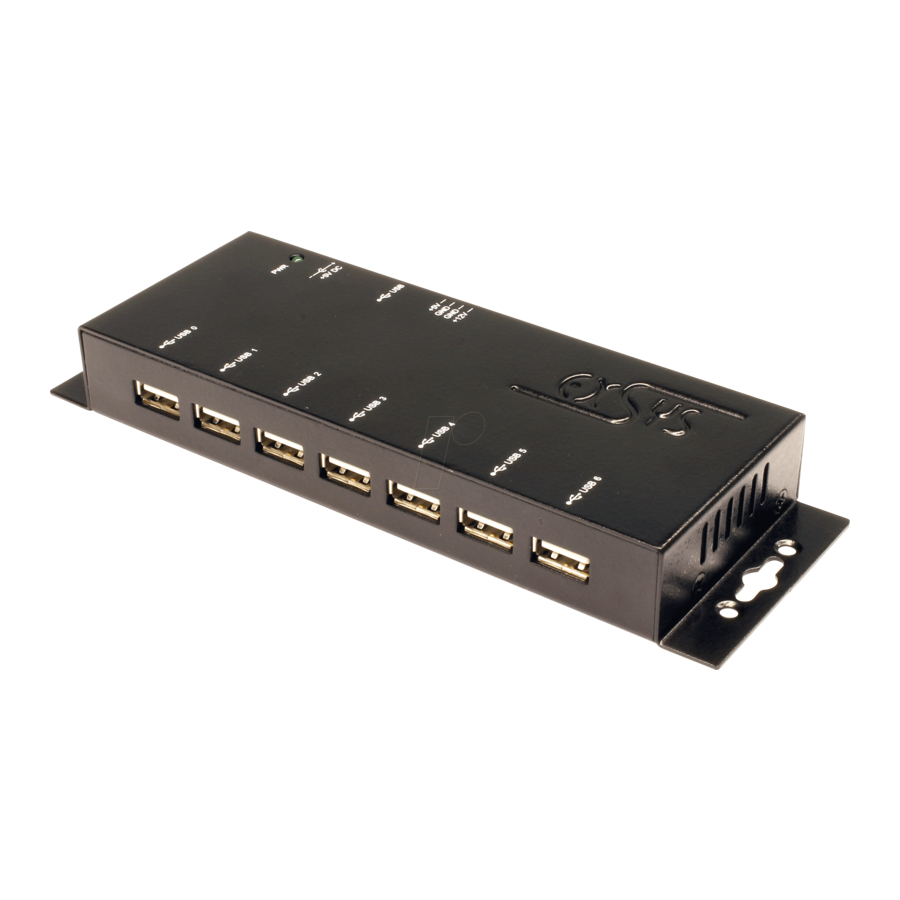

EX-1178 1. Description The EX-1178 is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-1178 provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. The power over the 5V connector or the 4 Pin 5V Floppy Connector provides a maximum of power on each USB port of 500mA. -
Seite 9: Layout, Connections & Jumper Settings
Please pay attention to the correct polarity! The 12V Pin isn‘t used! 2 GND 3 GND Never connect or release the plug while the PC power is on! 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Jumper Settings
Signal DATA+ DATA- 3.3 Jumper Settings The EX-1178 will be delivered with the setting Bus-Power. But you have the possibility to cut the power at the data line. For this you open the case with the four screws on both sides. Then you must set the jumper JP1 from BUS (Bus-Power) to SLF (Self- Power). -
Seite 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Technical Information
Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +5 Volt Size: 178,40 x 59,50 x 23,20 mm Weight: 500g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
