Montaż i przyłączenie wody
• Należy przestrzegać normy DIN 1988
oraz przepisów właściwego przedsię-
biorstwa wodociągowego.
• Jeśli urządzenie poddane zostanie
działaniu ciśnienia wody panujące-
go na przyłączu, to może dojść do
powstania nieszczelności zbiornika i
wyrządzenia szkód wodnych.
• Nie pozostawiać w opakowaniu żadnej
części wyposażenia.

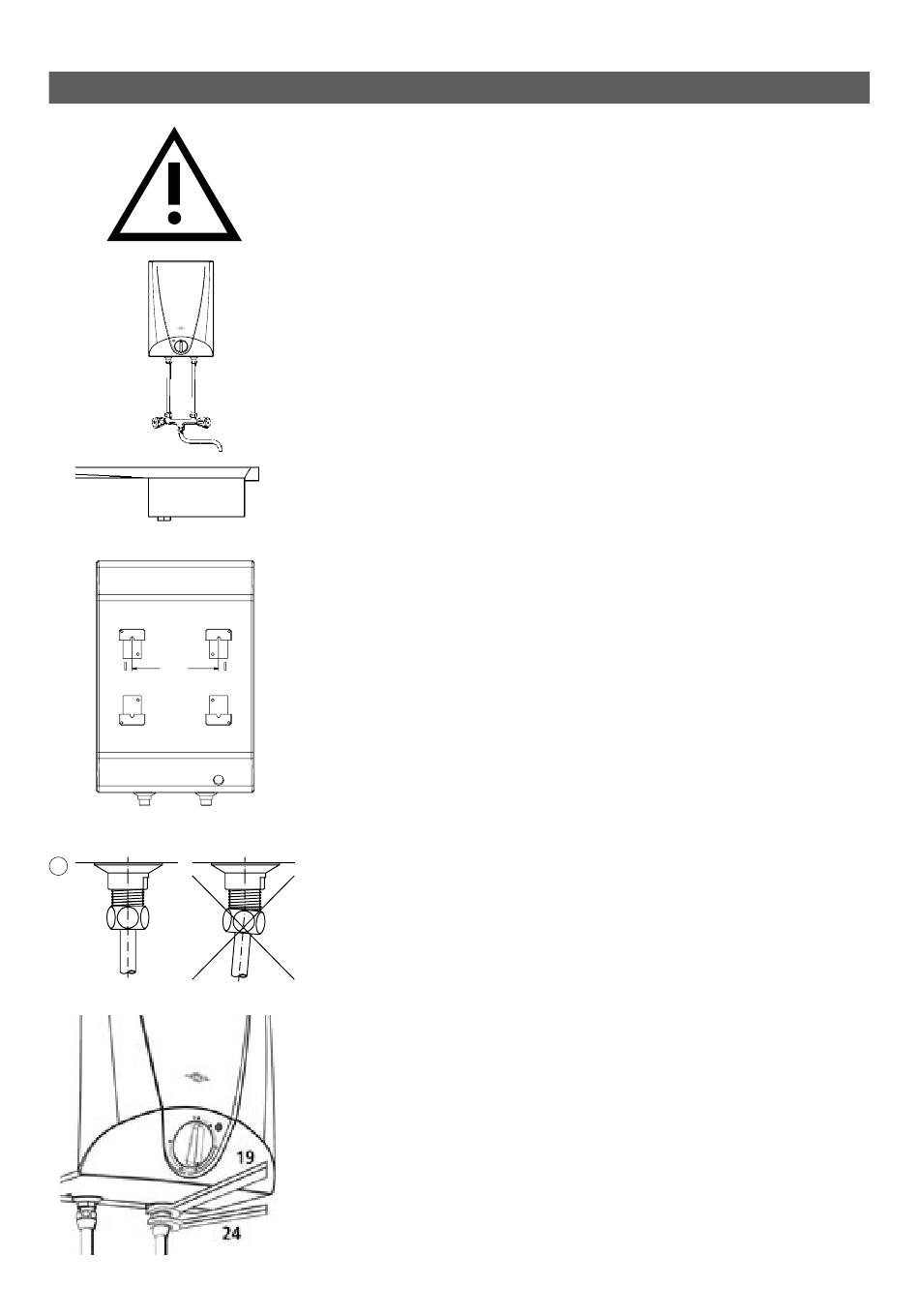

• Zasobnik zamontować pionowo,
podłączeniami wody w dół, w
pomieszczeniu gdzie temperatura nie
spada poniżej 0°C. Stosować załączone
wkręty i kołki lub podobny materiał
mocujący (w zależności od właściwości
ściany) w poziomym odstępie 140 mm.
• Montować w pomieszczeniach
niezagrożonych zamarzaniem.
• Nie zamykać króćca odpływu ani
wylewki. Nie podłączać perlatorów
ani węża z końcówką do regulacji
strumienia.
Odpływ spełnia jednocześnie funkcję
odpowietrzania. Dozwolona jest wyłącz-
nie instalacja armatur specjalnych do
otwartych (bezciśnieniowych) podgrzewa-
czy wody. Przestrzegać instrukcji montażu
armatury, ponieważ musi być zachowana
wielkość przepływu wody wynosząca 5 l/
min. Natężenie przepływu wody nie może
być przekraczane, nawet w wypadku
chwilowego podwyższenia ciśnienia wody.
Odpowiednia ilość przepływowa wody
zapewnia:
• ciche działanie podczas czerpania wody
• dużą ilość wody mieszanej
Oznakowanie barwne rur przyłączowych
armatury i urządzenia musi być
przyporządkowane do siebie:
prawy niebieski = dopływ zimnej wody
lewy czerwony = wypływ ciepłej wody
Zmiana podłączeń podgrzewacza
uniemożliwia jego funkcjonowanie
lub powoduje jego zniszczenie
(wyrządzenie szkód wodnych).
Nakrętka złączki musi być prosto
osadzona (rys. A), dokręcenie z
nadmierną siłą powoduje zniszczenie
przyłączy!
22
Montáž a vodovodní přípojka
• Při montáži přístroje a připojení vody je
nutno dbát příslušných norem jakož i
předpisů vodárenského podniku v místě
instalace.
• Bude-li přístroj vystaven tlaku v
místě připojení, může dojít k netěs-
nosti zásobníku a vzniku škod způ-
sobených vodou.
• Nenechávejte v obalu žádné díly příslu-
šenství.
• Zásobník instalujte svisle, vodovodními
přípojkami směrem dolů.
• V prostoru chráněném před mrazem.
• Neblokujte výstupní trubku ani výtoko-
vé raménko baterie. Nezaměňujte ori-
ginální perlátory ani nepřipojujte hadici
opatřenou regulátorem průtoku.
Armatura slouží zároveň jako přetlakový
ventil, proto používejte pouze arma-
tury pro beztlakovou (otevřenou)
instalaci! Dodržujte montážní pokyny pro
armaturu, protože je nutné dodržet průtok
ve výši 5 l/min. Průtokové množství nesmí
být překročeno ani při přechodném zvýše-
ní tlaku vody.
Správné průtokové množství zajišťuje:
• nízkou úroveň šumu při odběru,
• velké množství směšované vody.
Barevné označení připojovacích přírub
armatury musí souhlasit s označením na
přístroji:
modrá zprava = přívod studené vody,
červená zleva = přepad horké vody.
V případě záměny přípojek přístroj
přestane být funkční nebo se zničí
(následkem působení vody).
Převlečná matice musí být nasazena
rovně (obr. A), dotažením za použití
nadměrné síly se přípojka zničí !
