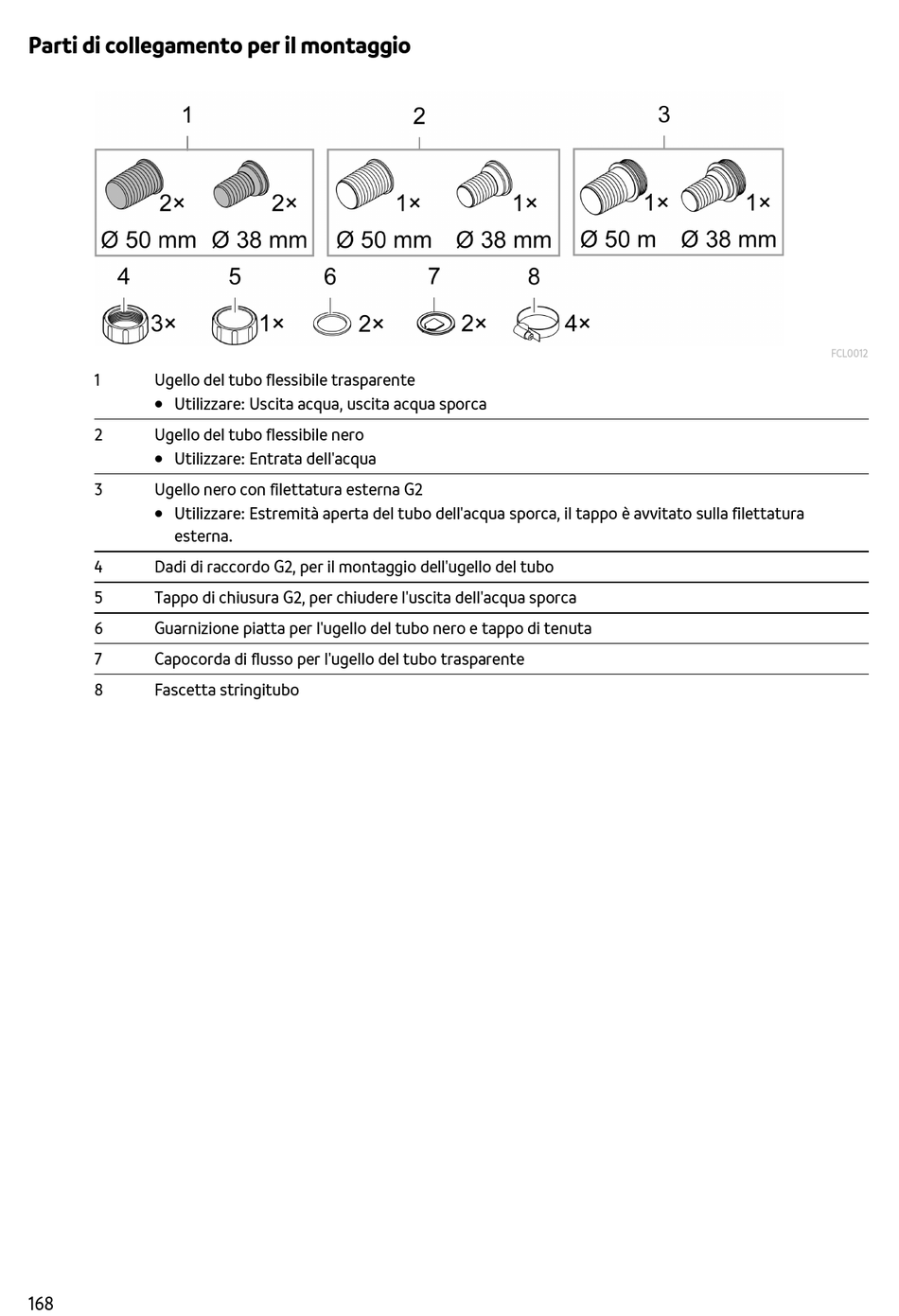

Parti di collegamento per il montaggio
1 Ugello del tubo flessibile trasparente
 Utilizzare: Uscita acqua, uscita acqua sporca
2 Ugello del tubo flessibile nero
 Utilizzare: Entrata dell'acqua
3 Ugello nero con filettatura esterna G2
 Utilizzare: Estremità aperta del tubo dell'acqua sporca, il tappo è avvitato sulla filettatura
esterna.
4 Dadi di raccordo G2, per il montaggio dell'ugello del tubo
5 Tappo di chiusura G2, per chiudere l'uscita dell'acqua sporca
6 Guarnizione piatta per l'ugello del tubo nero e tappo di tenuta
7 Capocorda di flusso per l'ugello del tubo trasparente
8 Fascetta stringitubo
168
FCL0012
