Technoline WS 9117 Betriebsanleitung

Drahtlose 868 mhz-temperaturstation
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
DRAHTLOSE 868 MHz-TEMPERATURSTATION
WIRELESS 868 MHz TEMPERATURE STATION
STATION DE TEMPERATURE SANS FIL 868 MHz
DRAADLOOS 868 MHz-TEMPERATUURSTATION
STAZIONE DELLA TEMPERATURA WIRELESS A 868 MHz
ESTACION DE TEMPERATURA INALAMBRICA DE 868 MHz
Betriebsanleitung
Instruction Manual
Manuel d'Instructions
Handleiding
Manuale delle istruzioni
Manual de Instrucciones
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Technoline WS 9117

Inhaltszusammenfassung für Technoline WS 9117

  • Seite 1 DRAHTLOSE 868 MHz-TEMPERATURSTATION WIRELESS 868 MHz TEMPERATURE STATION STATION DE TEMPERATURE SANS FIL 868 MHz DRAADLOOS 868 MHz-TEMPERATUURSTATION STAZIONE DELLA TEMPERATURA WIRELESS A 868 MHz ESTACION DE TEMPERATURA INALAMBRICA DE 868 MHz Betriebsanleitung Instruction Manual Manuel d'Instructions Handleiding Manuale delle istruzioni Manual de Instrucciones...
  • Seite 2 DRAHTLOSE 868 MHz-TEMPERATURSTATION Betriebsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser innovativen, ferngesteuerten 868MHz- Temperaturstation, die Ihnen ständig die genaue Zeit, die aktuelle Raum- sowie bis zu drei Aussentemperaturen anzeigt. Lesen Sie bitte für optimale Ausnützung aller ihrer Vorzüge diese Betriebsanleitung aufmerksam durch.

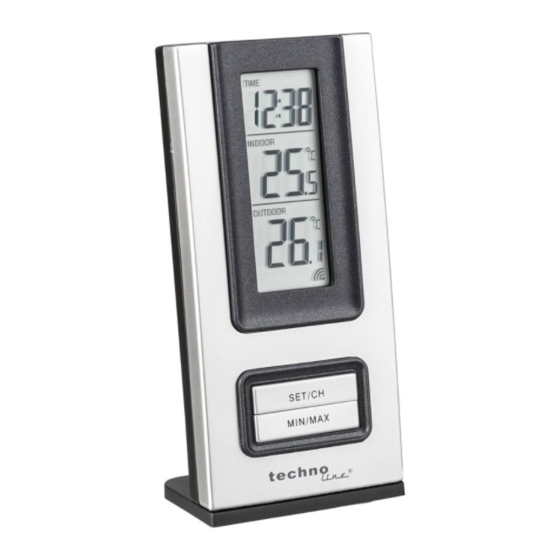

  • Seite 3: Ferngesteuerte Temperaturstation

    FERNGESTEUERTE TEMPERATURSTATION Aufhängeöse Batteriefach- abdeckung SET/CH -Taste MIN/MAX/+ -Taste Abnehmbarer Tischständer...

  • Seite 4: Aussentemperatursender

    AUSSENTEMPERATURSENDER MERKMALE: LCD-Uhr mit 12- oder 24-Stundenanzeige. • Raum- oder Aussentemperaturanzeige in Grad Celsius (°C) oder Grad Fahrenheit • (°F).
  • Seite 5 • Empfängt bis zu drei Aussentemperatursender. Anzeige der aktuellen Raum- und Aussentemperatur mit Speicherung der Minimal- • und Maximalwerte sowie Drahtlose Fernübertragung per 868 MHz-Signal • Signalempfangsintervalle 4 Sekunden • Wandmontage oder Tischaufstellung (abnehmbarer Tischständer). • GRUNDEINSTELLUNG: Bei Benützung von einem Außensender Legen Sie zuerst die Batterien in den Außensender ein (siehe “Einlegen und Ersetzen der Batterien im Aussentemperatursender ”...
  • Seite 6 “Einlegen und Ersetzen der Batterien in der Temperaturstation” unten). Sobald die Batterien eingelegt sind, werden alle Segmente des LCD-Bildschirms kurz aufleuchten. Im Folgenden werden die Raumtemperatur und die Zeit als 0:00 angezeigt und das Signalempfangssymbol wird anfangen zu blinken. Kommen diese Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden entnommen und dann erneut eingelegt werden.
  • Seite 7 Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Montagepositionen von Temperaturstation und Außensender unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHz-Empfangstest”). Bei Benützung von mehr als einem Außensender Wurde die Einstellung ursprünglich mit einem Außensender vorgenommen, so sollte der Anwender alle Batterien aus Temperaturstation und Außensender entfernen und mindestens 60 Sekunden warten.
  • Seite 8 Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden entnommen und dann erneut eingelegt werden. Es sollten nun die Außentemperatur des ersten Außensenders (Kanal 1) auf der Temperaturstation angezeigt werden. Ferner kommt auch das Signalempfangssymbol zur Anzeige.
  • Seite 9 Es sollten nun die Außentemperatur des zweiten Außensenders sowie das Symbol "Kanal 2" auf der Temperaturstation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus allen Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden. Nachdem die Außenbereichsdaten sowie das Symbol "Kanal 2"...

  • Seite 10: Einlegen Und Ersetzen Der Batterien In Der Temperaturstation

    Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Montagepositionen von Temperaturstation und Außensendern unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHz-Empfangstest”). EINLEGEN UND ERSETZEN DER BATTERIEN IN DER TEMPERATURSTATION Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Micro AAA, IEC LR3.

  • Seite 11: Einlegen Und Ersetzen Der Batterien Im Aussentemperatursender

    Heben Sie den Batteriefachdeckel ab. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. Setzen Sie den Batteriefachdeckel wieder ein. EINLEGEN UND ERSETZEN DER BATTERIEN IM AUSSENTEMPERATURSENDER Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6.
  • Seite 12 Temperaturstation eine Batterietiefstandsanzeige. Zum Einlegen und Ersetzen der Batterien folgen Sie bitte den Schritten unten: Entfernen Sie den Batteriefachdeckel auf der Geräterückseite. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. Schließen Sie den Batteriefachdeckel wieder. Hinweis: Im Falle eines Batteriewechsels bei einer der Einheiten müssen alle Einheiten gemäß...

  • Seite 13: Lcd-Bildschirm

    optimale Funktion und Genauigkeit der Einheiten zu gewährleisten. Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den dafür vorgesehenen Sammelstellen. LCD-BILDSCHIRM: Der LCD-Bildschirm der Ferngesteuerten Temperaturstation besteht aus drei Zeilen. Sind die Batterien eingesetzt. So werden alle Segmente dieser dreizeiligen Anzeige kurz aufleuchten, bevor sie folgendes anzeigen: Zeit “-;--”...
  • Seite 14 Zeit Raumtemperatur in ºC oder°F Aussentemperatur in ºC oder °F Aussensender-Signal* Sender-Identifikations- nummer...

  • Seite 15: Oder 24-Stunden-Einstellung

    * Wenn das Sendesignal des Außensenders von der Temperaturstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symbol nicht angezeigt). Der Anwender kann damit erkennen, ob der letzte Empfang erfolgreich (Symbol EIN) oder nicht erfolgreich war (Symbol AUS). Ein kurzes Blinken zeigt ferner an, dass gerade ein Signalempfang stattfindet.

  • Seite 16: Einstellung Grad Celsius Oder Grad Fahrenheit

    Um zwischen diesen beiden Anzeigemodi zu wechseln, drücken Sie einfach die “MIN/MAX/+”-Taste. Ist der gewünschte Modus ausgewählt, so drücken Sie zur Bestätigung die “SET/CH”-Taste ein weiteres mal. Sie erreichen damit den Modus Einstellung Grad Celsius oder Grad Fahrenheit. Hinweis: Wenn die Zeitanzeige auf das 12-Stunden-Format gestellt wird, erfolgt die Temperaturanzeige automatisch in Fahrenheit (°F).
  • Seite 17 Auf dem LCD wird entweder “°C” oder “°F” angezeigt. Bei “°C” ist die aktuelle Temperaturanzeige auf den Grad Celsius-, bei “°F” auf den Grad Fahrenheit- Anzeigemodus eingestellt. Um zwischen diesen beiden Anzeigemodi zu wechseln, drücken Sie einfach die “MIN/MAX”-Taste. Drücken Sie zur Bestätigung die “SET/CH”-Taste. Sie erreichen damit den Modus Zeiteinstellung.
  • Seite 18 Stellen Sie, wieder unter Benützung der “MIN/MAX/+”-Taste, die Minuten auf die aktuelle Zeit (wird die Taste gedrückt gehalten, so werden sich die Ziffern in Schritten von 5 erhöhen) und verlassen Sie dann durch Drücken der “SET/CH”- Taste den Einstellmodus. Ihre Ferngesteuerte Temperaturstation ist damit voll betriebsbereit.

  • Seite 19: Anzeige Der Gespeicherten Minimalen Und Maximalen Raumtemperaturwerte

    ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUMTEMPERATURWERTE: Max-symbol Min-symbol Beim Drücken der “MIN/MAX/+”-Taste wird die Anzeige der Raumtemperatur wechselweise zwischen der gespeicherten minimalen und maximalen sowie der aktuellen Raumtemperatur hin- und herschalten (dieser Wechsel gilt ebenso für die Aussentemperatur). Wird eine neue Höchst- oder Tiefsttemperatur erreicht, so wird diese automatisch die in der Ferngesteuerten Temperaturstation gespeicherten Werte überschreiben.

  • Seite 20: Aussentemperaturanzeige

    AUSSENTEMPERATURANZEIGE: Die Anzeige der Aussentemperatur befindet sich in der untersten Zeile des LCD- Bildschirms unterhalb der Raumtemperatur. Die Ferngesteuerte Temperaturstation empfängt die Aussentemperatur mit Hilfe eines 868MHz-Signals, nachdem die Batterien innerhalb von 2 Minuten nach der Grundeinstellung (siehe Grundeinstellung oben) in den Aussentemperatursender eingesetzt worden sind.

  • Seite 21: Anzeige Der Gespeicherten Minimalen Und Maximalen Aussentemperaturwerte

    ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN AUSSENTEMPERATURWERTE: Min-symbol Max-symbol Durch Drücken der “MIN/MAX/+”-Taste wird die Anzeige der Aussentemperatur wechselweise zwischen der gespeicherten minimalen und maximalen sowie der aktuellen Aussentemperatur umgeschaltet. Wird eine neue Höchst- oder Tiefsttemperatur erreicht, so werden automatisch die in der Temperaturstation gespeicherten Werte überschrieben.

  • Seite 22: Rückstellung Der Gespeicherten Minimalen Und Maximalen Temperaturwerte

    RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN TEMPERATURWERTE: Durch Drücken und Halten der “MIN/MAX/+”-Taste für etwa 3 Sekunden werden die gespeicherten minimalen und maximalen Raum- und Aussentemperaturwerte auf die aktuellen Werte der Raum- und Aussentemperatur zurück gestellt. ANZEIGE DER AUSSENTEMPERATUR 1, 2 UND 3: Wird mehr als ein Aussentemperatursender benützt und soll zwischen den Anzeigen der Temperatursender 1, 2 und 3 hin- und her geschaltet werden, so ist einfach die “SET/CH”-Taste zu drücken.

  • Seite 23: 868Mhz-Empfangstest

    868MHZ-EMPFANGSTEST: Bei normalen Umgebungsbedingungen (in sicherer Entfernung von Störquellen wie z.B. Fernsehgeräten) wird die Aussentemperatur gewöhnlich innerhalb von 2½ Minuten empfangen. Wird die Aussentemperatur nicht innerhalb dieser Zeitspanne angezeigt, so prüfen Sie bitte folgendes: Die Entfernung der Geräteteile von Störquellen wie z.B. Computer-Monitoren oder Fernsehgeräten sollte mindestens 1,5 –...
  • Seite 24 extremen Fällen kann ein korrekter Empfang erst dann stattfinden, wenn alle mit einer Frequqnz von 868MHz arbeitenden störenden Geräte abgeschaltet sind. Innerhalb von Stahlbetonbauten (Kellern, Hochhäusern) kann das 868MHz-Signal abgeschwächt sein (Platzierung in der Nähe von Metallrahmen oder - konstruktionen vermeiden). Die Übertragung kann auch dadurch beeinflusst werden, dass die Geräteteile extremen Temperaturen ausgesetzt sind.
  • Seite 25 PLATZIERUNG: FERNGESTEUERTE TEMPERATURSTATION: Die Ferngesteuerte Temperaturstation wird komplett mit einem abnehmbaren Tischständer geliefert, so dass entweder Tischaufstellung oder Wandmontage möglich ist. Zur Wandmontage verfahren Sie wie folgt: Drehen Sie eine Schraube in die gewünschte Wand und lassen Sie deren Kopf etwa 5mm von der Wand abstehen. Hängen Sie die Temperaturstation mit der auf der Geräterückseite befindlichen Aufhängeöse an diese Schraube.
  • Seite 26 AUSSENTEMPERATURSENDER: Der Außentemperatursender ist mit einem Halter ausgestattet, der mittels zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Nach Aufstecken des Tischständers an der Unterseite des Senders kann dieser auch auf eine ebene Unterlage gestellt werden.

  • Seite 27: Pflege Und Instandhaltung

    Wandmontage Befestigen Sie mithilfe der mitgelieferten Schrauben und Plastikdübel den Wandhalter an der gewünschten Wandstelle. Stecken Sie den Außensender auf den Wandhalter. Hinweis: Platzieren Sie vor der endgültigen Montage des Wandhalters alle Geräteeinheiten an die gewünschten Montagestellen, um zu prüfen, ob die Außensenderdaten korrekt empfangen werden.
  • Seite 28 Geräte keinen extremen und plötzlichen Temperaturschwankungen (direkte • Sonneneinstrahlung, extreme Kälte) und keinen feuchten oder gar nassen Umgebungsbedingungen aussetzen, da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beeeinträchtigung der Genauigkeit der Messwerte führt. • Benützen Sie zur Reinigung von Anzeigen und Gehäusen nur ein weiches, leicht feuchtes Tuch.

  • Seite 29: Technische Daten

    TECHNISCHE DATEN: Temperaturmessbereich Innenraum -9.9ºC bis +59.9ºC mit 0,1ºC Auflösung -14.1ºF bis +139.8ºF mit 0,2ºF Auflösung (Anzeige --.- ausserhalb dieses Bereichs) Aussenbereich : -39,9ºC bis +59,9ºC mit 0,1ºC Auflösung -39.8°F bis +139.8°F mit 0,2ºF Auflösung (Anzeige --.- ausserhalb dieses Bereichs) Raumtemperaturmessintervall alle 15 Sekunden Außenbereichsmessintervall...

  • Seite 30: Haftungsausschluss

    Aussensender 2 x 1,5V-Batterie AA, IEC LR6 Batterielebensdauer Etwa 24 Monate (Alkali-Batterien empfohlen) Abmessungen (L x B x H): Temperaturstation : 58 x 23 x 125 mm Aussensender : 38.2 x 21.2 x 128.3 mm HAFTUNGSAUSSCHLUSS: Elektrischer und elektronischer Abfall enthält schädliche Substanzen. Die •...
  • Seite 31 Dazu muss jeder Anwender seinen aktiven Beitrag bei der Erfassung, dem Recycling und der Wiederverwendung von elektrischem oder elektronischem Abfall leisten. Die uneingeschränkte Entsorgung von Elektronikabfall schadet der öffentlichen • Gesundheit und der Qualität der Umwelt. • Elektronischer Abfall darf unter keinen Umständen mit dem normalen Restmüll entsorgt werden.
  • Seite 32 Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung • geändert werden. Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern • aufbewahren. Diese Anleitung darf auch auszugsweise nicht ohne schriftliche Genehmigung • durch den Hersteller vervielfältigt werden.
