Technoline WS 9136-IT Bedienungsanleitung
Drahtlose 868mhz wetterstation
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
DRAHTLOSE 868 MHz WETTERSTATION
WIRELESS 868 MHz WEATHER STATION
STATION METEO SANS FIL 868 MHz
DRAADLOOS 868 MHz WEERSTATION
STAZIONE METEOROLOGICA CON RADIOTRASMISSIONE DATI A 868
MHz
ESTACIÓN METEOROLÓGICA INALÁMBRICA DE 868MHZ
Bedienungsanleitung
Instruction manual
Livret d'instructions
Handleiding
Manuale delle istruzioni
Manual de instrucciones
Inhaltsverzeichnis
Verwandte Anleitungen für Technoline WS 9136-IT
Inhaltszusammenfassung für Technoline WS 9136-IT

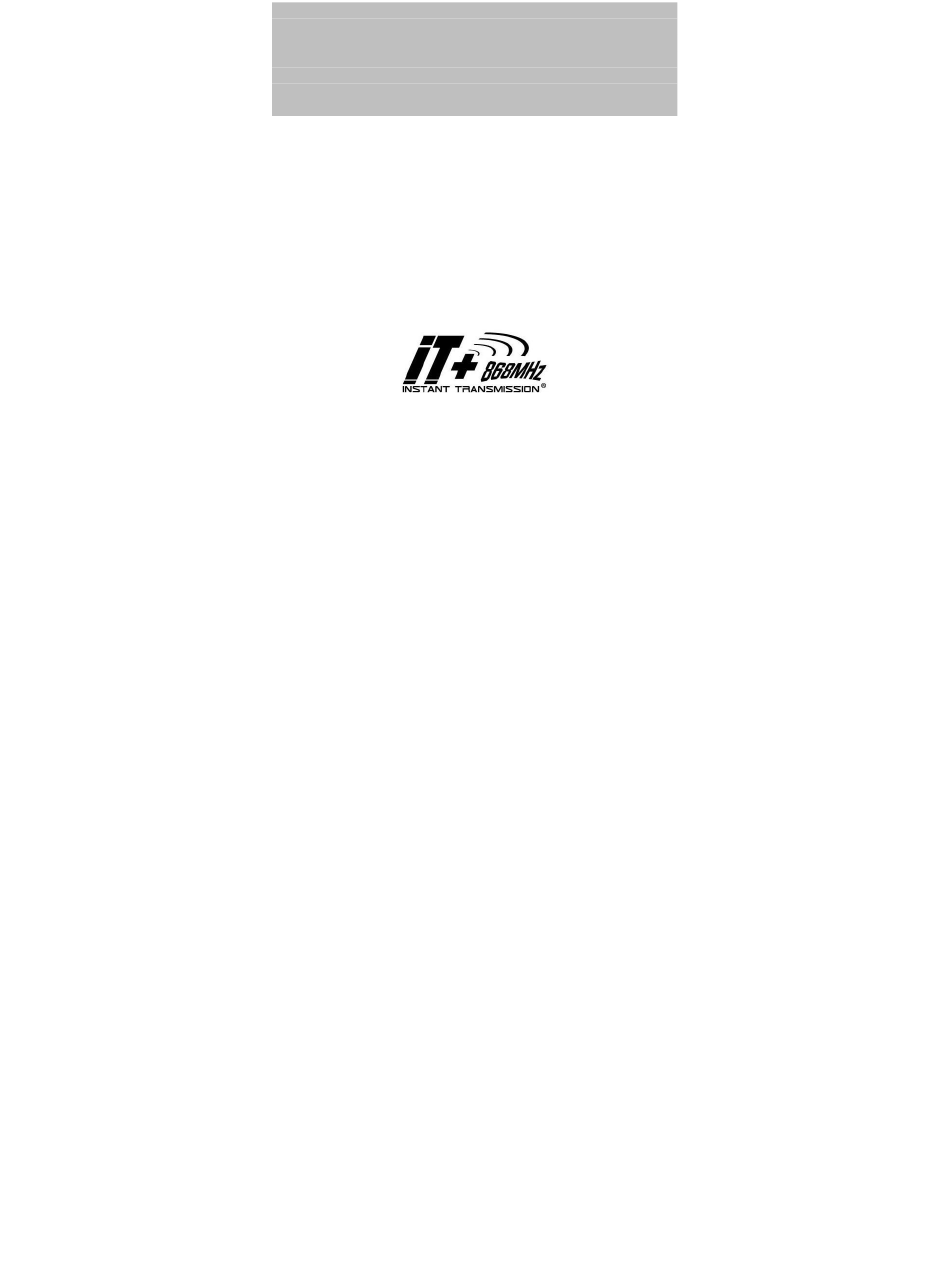

- Seite 1 DRAHTLOSE 868 MHz WETTERSTATION WIRELESS 868 MHz WEATHER STATION STATION METEO SANS FIL 868 MHz DRAADLOOS 868 MHz WEERSTATION STAZIONE METEOROLOGICA CON RADIOTRASMISSIONE DATI A 868 ESTACIÓN METEOROLÓGICA INALÁMBRICA DE 868MHZ Bedienungsanleitung Instruction manual Livret d’instructions Handleiding Manuale delle istruzioni Manual de instrucciones...
- Seite 2 DRAHTLOSE 868 MHz-WETTERSTATION Bedienungsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser Wetterstation mit drahtloser 868 MHz-Fernübertragung der Außentemperatur und der Anzeige von Raumtemperatur, Wettervorhersagesymbolen und Wettertendenzindikatoren. Die Station besitzt ferner eine funkgesteuerte DCF 77-Uhr mit Alarmfunktion. Mit nur vier leicht bedienbaren Funktionstasten eignet sich dieses innovative Produkt ideal für den Einsatz in Heim und Büro.
- Seite 3 Funkgesteuerte DCF 77-Zeitanzeige mit manueller Einstelloption • DCF-Zeitsignalempfang EIN/AUS (ON/OFF) • 24-Stunden-Zeitanzeigeformat • Alarmfunktion mit Schlummerfunktion (Snooze) • Zeitzonen-Einstelloption ±12 Stunden • Temperaturanzeige in Celsius (°C) • Raum- und Außentemperaturanzeige mit Speicherung von deren • Minimal- und Maximalwerten Manuelle Rückstellung der MIN/MAX-Speicherwerte •...
- Seite 4 (siehe “Installation und Austausch der Batterien im Außensender”). Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders die Batterien in die Wetterstation ein (siehe “Installation und Austausch der Batterien in der Wetterstation”). Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD-Bildschirms kurz sichtbar. Im Anschluss daran werden die Uhrzeit als 0:00 und ein Wettersymbol angezeigt.
-
Seite 5: Installation Und Austausch Der Batterien Der Wetterstation
Versuch stattgefunden hat. Bleibt der Empfangserfolg auch um 6:00 Uhr aus, so findet der nächste Versuch erst wieder am folgenden Tag um 2:00 Uhr statt. Ist der Empfang erfolgreich, so überschreibt das empfangene Signal die manuell eingestellte Zeit (beziehen Sie sich hierfür bitte auch auf die Hinweise unter “Funkgesteuerter DCF 77-Zeitempfang“... - Seite 6 Hinweis: Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden muss.
-
Seite 7: Alarm-Taste
Beendigung des Alarms • + -Taste (Plus) Einstellung der Werte im manuellen Einstellmodus • Beendigung des Alarms • ALARM-Taste Eintritt in den Alarm-Einstellmodus • Alarm EIN/AUS (ON/OFF) • Beendigung des Alarms • MIN/MAX RESET-Taste Drücken und Halten zur Rückstellung der gespeicherten minimalen •... - Seite 8 * Wird das Sendesignal des Außensenders von der Wetterstation erfolgreich empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD). Auf diese Weise erkennt der Anwender leicht, ob der letzte Empfang erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS). Für bessere Klarheit der Anzeige ist der LCD-Bildschirm in 3 Sektionen eingeteilt.
-
Seite 9: Manuelle Einstellungen
Anzeige der Batterietiefstandsanzeige für den • Außentemperatursender. MANUELLE EINSTELLUNGEN: In diesem Einstellmodus können folgende manuellen Einstellungen vorgenommen werden: Zeitzone • DCF 77-Zeitsignalempfang EIN/AUS (ON/OFF) • Manuelle Zeiteinstellung • Drücken Sie zum Eintritt in den Manuellen Einstellmodus die SET-Taste. ZEITZONEN-EINSTELLUNG: Zeitzone (blinkend) Die Voreinstellung der Zeitzone ist "0“... -
Seite 10: Manuelle Zeiteinstellung
In Gegenden, in denen kein Empfang des funkgesteuerten DCF 77- Zeitsignals möglich ist, kann die Zeitempfangsfunktion auch abgeschaltet werden (AUS = OFF). Die Uhr arbeitet dann als normale Quarzuhr (Voreinstellung EIN = ON). Die Anzeige “ON” (EIN) auf dem LCD beginnt zu blinken. Benutzen Sie die + -Taste, um wunschgemäß... - Seite 11 Hinweis: Das Gerät wird trotz manueller Zeiteinstellung weiter täglich versuchen, das DCF 77-Zeitsignal zu empfangen. Bei erfolgreichem Empfang überschreibt die empfangene Zeitinformation die manuell eingestellte Zeit. Während der Empfangsversuche blinkt das DCF- Sendemastsymbol. Findet kein erfolgreicher Empfang statt, so wird kein DCF-Symbol erscheinen.
- Seite 12 wird beendet und ertönt nach einer Schlummerzeit von 10 Minuten erneut. Zur kompletten Abschaltung des Alarms kann jede außer der MIN/MAX RESET-Taste benützt werden. WETTERVORHERSAGE UND WETTERTENDENZ DIE WETTERVORHERSAGESYMBOLE: In der 2 Sektion des LCD-Bildschirms befinden sich drei Wettersymbole, die in den folgenden Kombinationen angezeigt werden können: Sonnig Regnerisch Wolkig mit sonnigen...
-
Seite 13: Die Wettertendenzanzeige
gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. Hinweis: Nach der Grundeinstellung sollten die Messwerte und Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden. Dies ist nötig, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können. -
Seite 14: Raumtemperatur Und Gespeicherte Min/Max-Werte
Wetterbesserung. Zeigt der Pfeil nach unten, sinkt der Luftdruck und eine Wetterverschlechterung ist zu erwarten. Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unten bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (Wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne). -
Seite 15: Batterietiefstandsanzeige
AUSSENTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE Die Außentemperatur und deren gespeicherte MIN/MAX-Werte werden in der letzten Sektion des LCD-Bildschirms angezeigt. Außenbereichs- Außenbereichs- Empfangssymbol symbol Außen- temperatu Gespeicherter Gespeicherter MIN-Wert MAX-Wert Hinweis: Der MIN/MAX-Außentemperaturbereich reicht von -40ºC bis + 60ºC mit 1°C Auflösung. RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUM- UND AUSSENBEREICHSWERTE Hinweis: Alle gespeicherten MIN/MAX-Werte werden gleichzeitig zurückgestellt. -
Seite 16: Platzierung Der Wetterstation
Der Abstand von Wetterstation und Außensender zu Störquellen wie z. B. Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 – 2 Meter betragen. Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von metallischen Türen oder Fensterrahmen zu platzieren. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. -
Seite 17: Platzierung Des Aussentemperatursenders
Stellen Sie vor der Wandmontage sicher, dass die Außentemperatur an der gewünschten Montagestelle korrekt empfangen werden kann. Drehen Sie eine Schraube (nicht im Lieferumfang) an der gewünschten Montagestelle in die Wand und lassen Sie deren Kopf etwa 5 mm von der Wand abstehen. Hängen Sie die Station an die Schraube. -
Seite 18: Pflege Und Instandhaltung
Wandmontage wie folgt: 1. Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand. 2. Klinken Sie den Temperatursender in die Konsole. Hinweis: Bevor Sie die Konsole fest montieren, platzieren Sie bitte alle Gerätteile an den gewünschten Aufstell- und Montageorten und prüfen damit, ob Außenbereichsdaten korrekt empfangen werden. -
Seite 19: Technische Daten
Hiermit erklärt Technotrade, dass sich das Produkt WS 9136 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665091365 TECHNISCHE DATEN: Empfohlener Betriebstemperaturbereich : 0ºC bis 50ºC... -
Seite 20: Haftungsausschluss
Stromversorgung: Wetterstation 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Batterielebensdauer (Alkali-Batterien empfohlen) : etwa 24 Monate Außentemperatursender: 2 x 1,5 V-Batterie Typ Mignon AAA, IEC LR3 Batterielebensdauer (Alkali-Batterien empfohlen) : etwa 12 Monate Abmessungen (L x B x H) Wetterstation 124.4 x 25 x 130.4 mm Außentemperatursender :... - Seite 21 Dieses Produkt darf nicht für medizinische Zwecke oder für die • Information der Öffentlichkeit verwendet werden. Die technischen Daten dieses Produkt können ohne vorherige • Benachrichtigung geändert werden. Dieses Produkt ist kein Spielzeug. Bitte außerhalb des Zugriffs von • Kindern verwenden bzw. aufbewahren. Umwelteinflüsse auf Funkempfang Die Station empfängt kabellos die genaue Uhrzeit.
- Seite 22 Tauchen Sie das Gerät nicht in Wasser. • Vermeiden Sie den Kontakt mit ätzenden Materialien. • Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. • Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche • Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
- Seite 23 Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.
