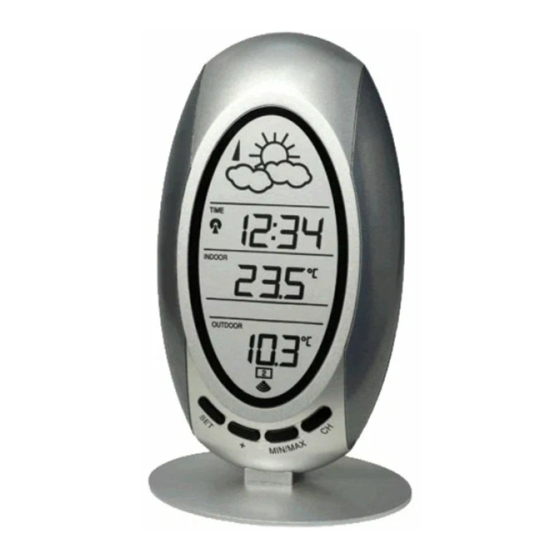

Technoline WS 9151 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser modernen 433 MHz-Wetterstation mit Anzeige von
Wettervorhersage, Zeit, Raumtemperatur und bis zu drei Außentemperaturen. Um in den Genuss aller
Vorzüge dieses innovativen Produkts zu kommen, lesen Sie bitte diese Betriebsanleitung aufmerksam
durch.
Wetterstation:
Funktionstasten
WETTERSTATION
1
Aufhängeöse
Abnehmbarer
Tischständer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Technoline WS 9151

Inhaltszusammenfassung für Technoline WS 9151

  • Seite 1 WETTERSTATION EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser modernen 433 MHz-Wetterstation mit Anzeige von Wettervorhersage, Zeit, Raumtemperatur und bis zu drei Außentemperaturen. Um in den Genuss aller Vorzüge dieses innovativen Produkts zu kommen, lesen Sie bitte diese Betriebsanleitung aufmerksam durch. Wetterstation: Aufhängeöse Funktionstasten Abnehmbarer...
  • Seite 2 MERKMALE: • Funkgesteuerter DCF-77-Zeitempfang • LCD-Uhr mit 24-Std.-Zeitanzeige • Raum- und Außentemperaturanzeige in Grad Celsius (°C) • Speicherung der Minimal- und Maximalwerte der Raum- und Außentemperatur • Wettervorhersagesymbole und Wettertendenzanzeige • Empfangsmöglichkeit für bis zu drei Außensender • Tischaufstellung oder Wandmontage (Tischständer abnehmbar) Temperatur-Außensender: Halter GRUNDEINSTELLUNG:...
  • Seite 3 Batteriefachdeckel Batteriefach Batteriefach- deckel Batteriefach Setzen Sie zuerst zwei 1,5 V-Batterien vom Typ AA, IEC LR6 in die Wetterstation ein. Sobald die Batterien eingelegt sind, leuchten alle Segmente auf der Anzeige kurz auf. Danach wird die Raumtemperatur, die Uhrzeit mit -:-- und das Wettersymbol der Sonne mit Wolken angezeigt. Wird die Raumtemperatur nicht innerhalb von wenigen Sekunden angezeigt, so müssen die Batterien für mindestens 30 Sekunden entnommen und dann neu eingesetzt werden.
  • Seite 4 Nach Aktivierung der Wetterstation sind innerhalb von 1½ Minuten zwei 1,5 V-Batterien vom Typ AAA, IEC LR3 in den Temperatursender einzulegen. Nach Einlegen der Batterien in den Temperatursender empfängt die Wetterstation innerhalb von wenigen Sekunden Daten von diesem Außensender. Die Außentemperatur wird nun auf der Wetterstation angezeigt.
  • Seite 5 ausgezeichnete Gelegenheit, den/die Außensender an einer günstigen Stelle im Außenbereich zu platzieren Um eine ausreichende Übertragung des 433 MHz-Signals zu gewährleisten, dürfen die Außensender auch unter günstigen Bedingungen nur maximal 20 - 25 m von jener Stelle entfernt sein, an der später die Wetterstation aufgestellt wird (Beachten Sie hierzu auch die Hinweise unter “Platzierung“...

  • Seite 6: Lcd-Bildschirm

    BATTERIEWECHSEL: Es wird empfohlen, alle Batterien einmal jährlich zu erneuern, um optimale Funktion und Genauigkeit der Einheiten zu gewährleisten. Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den autorisierten Sammelstellen. LCD-BILDSCHIRM: Der LCD-Bildschirm ist in fünf Funktionsgruppen eingeteilt, die der Ausgabe der Informationen für Zeit, Wettervorhersage, Innenraum und Außenbereich dienen.
  • Seite 7 Wettertendenz- Anzeige Wettervorhersage- Symbole Zeit Raumtemperatur in ºC Max/Min-Anzeige Außentemperatur in ºC Kennziffer des Außensenders Empfanganzeige der Außentemperatur...

  • Seite 8: Manuelle Zeiteinstellung

    MANUELLE ZEITEINSTELLUNG: Nachdem die Batterien eingesetzt sind, kann die Zeit wie folgt manuell eingestellt werden: Drücken und halten Sie die SET-Taste auf der Vorderseite der Wetterstation für etwa 4 Sekunden, um in den Einstellmodus einzutreten. Die Stundenziffern beginnen zu blinken. Stellen Sie mit der “+”-Taste die Stunden ein. Drücken Sie die SET-Taste, um zur Minuteneinstellung zu gelangen.

  • Seite 9: Anzeige Der Minimalen Und Maximalen Raumtemperatur

    ANZEIGE DER MINIMALEN UND MAXIMALEN RAUMTEMPERATUR: Durch Drücken der “MIN/MAX”-Taste wird die Anzeige der Raumtemperatur zwischen den gespeicherten minimalen und maximalen Messwerten sowie der aktuellen Raumtemperatur umgeschaltet (dies gilt auch für die Außentemperatur). Sobald die Raumtemperatur einen neuen Höchst- oder Tiefststand erreicht, wird dieser automatisch von der Wetterstation gespeichert.

  • Seite 10: Rückstellung Der Gespeicherten Minimalen Und Maximalen Temperaturwerte

    Außentemperatur einen neuen Höchst- oder Tiefststand erreicht, wird dieser automatisch von der Wetterstation gespeichert. Hinweis: Bei Auswahl der aktuellen Temperaturanzeige werden die MIN- oder MAX-Symbole in der MIN/MAX- Sektion des LCD-Bildschirms nicht angezeigt. RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN TEMPERATURWERTE: Durch Drücken und Halten der “MIN/MAX”-Taste für etwa 3 Sekunden werden die gespeicherten minimalen und maximalen Werte der Raum- und Außentemperatur auf die aktuellen Raum- und Außentemperaturwerte zurück gestellt.

  • Seite 11: Die Wettervorhersagesymbole

    DIE WETTERVORHERSAGESYMBOLE: Im ersten Abschnitt des LCD-Bildschirms werden drei Wettersymbole dargestellt, die in folgenden Kombinationen angezeigt werden können: Sonnig Wolkig mit sonnigen Abschnitten Regnerisch Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konnte.

  • Seite 12: Die Wettertendenzanzeige

    Hinweis: Nach Inbetriebnahme der Wetterstation sollten die Wetteranzeigen während der ersten 12 - 24 Stunden ignoriert werden. Diese Maßnahme erlaubt der Wetterstation, auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten zu sammeln und damit eine genauere Vorhersage zu liefern. Wie bei jeder Wettervorhersage können auch hier keine absolut genauen Vorhersagen getroffen werden. Bedingt durch die verschiedenen Benutzungsmöglichkeiten, für die die Wetterstation ausgelegt wurde, liegt die Genauigkeit der Wettervorhersage bei etwa 75%.

  • Seite 13: 433Mhz-Empfangstest

    Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z.B. nach unten bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (Wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne).
  • Seite 14 Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben Frequenz (433 MHz) arbeitende Geräte betreiben. In extremen Fällen kann ein Empfang erst stattfinden, wenn alle anderen, mit 433 MHz-Übertragung arbeitenden Geräte abgeschaltet werden. In Stahlbetonbauten wie Kellern oder Hochhäusern kann das 433 MHz-Signal extrem geschwächt werden (auch hier Platzierung an Metallrahmen oder anderen Metallkonstruktionen vermeiden).

  • Seite 15: Außentemperatursender

    PLATZIERUNG: WETTERSTATION: Die Wetterstation wird komplett mit einem abnehmbaren Tischständer geliefert. Dadurch ist entweder Tischaufstellung oder Wandmontage möglich. Zur Wandmontage verfahren Sie wie folgt: Drehen Sei eine Schraube in die gewünschte Wand und lassen Sie dabei den Schraubenkopf etwa 5 mm von der Wand abstehen. Hängen Sie die Wetterstation mit ihrer Aufhängeöse sorgfältig an die Schraube.

  • Seite 16: Pflege Und Instandhaltung

    Bohren Sie die Löcher an den Markierungen. Schrauben Sie den Halter an die Wand. Der Temperatursender wird einfach in den Wandhalter eingeklinkt. Beim Einsetzen und Entfernen des Senders sollten zur Sicherheit beide Geräteteile festgehalten werden, um ein Abreißen von der Wand zu vermeiden.

  • Seite 17: Technische Daten

    • Benützen Sie zur Reinigung von Gehäuse und LCD-Bildschirm nur ein weiches, leicht feuchtes Tuch. Keine Lösungs- oder Scheuermittel verwenden. • Geräte nicht in Wasser tauchen. • Leistungsschwache Batterien sofort entnehmen, um Auslaufen und dadurch verursachte Folgeschäden zu verhindern. Zum Austausch nur Batterien des empfohlenen Typs verwenden. •...

  • Seite 18: Haftungsausschluss

    Wetterstation 92 x 30.7 x 160 mm (ohne Tischständer) Temperatursender 59 x 22 x 65 mm (ohne Wandhalter) HAFTUNGSAUSSCHLUSS: • Hersteller und Händler übernehmen keine Verantwortung für inkorrekte Messwerte oder Folgen, die sich daraus ergeben könnten. • Dieses Produkt ist nur für den Heimgebrauch als Wetterindikator gedacht und liefert keine 100%-ige Genauigkeit.
