Montage
20

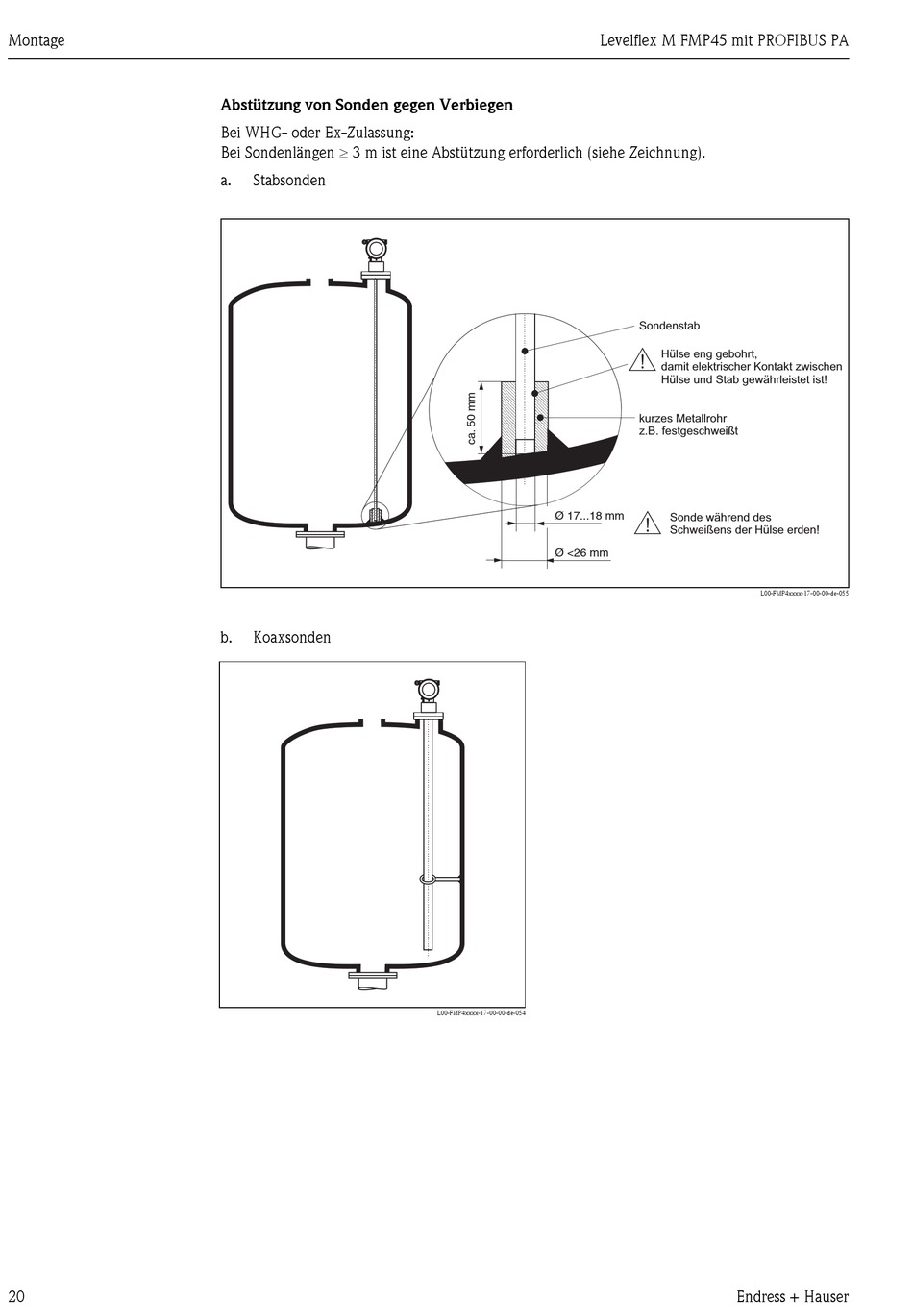

Abstützung von Sonden gegen Verbiegen
Bei WHG- oder Ex-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
a. Stabsonden
b. Koaxsonden
Levelflex M FMP45 mit PROFIBUS PA
Ø 17...18 mm
Ø <26 mm
L00-FMP4xxxx-17-00-00-de-054
Sondenstab
#
Hülse eng gebohrt,
damit elektrischer Kontakt zwischen
Hülse und Stab gewährleistet ist!
kurzes Metallrohr
z.B. festgeschweißt
#
Sonde während des
Schweißens der Hülse erden!
L00-FMP4xxxx-17-00-00-de-055
