Endress+Hauser Levelflex M FMP45 Betriebsanleitung Seite 51

Levelflex M FMP45 mit HART/4...20 mA
!
"
"
Endress + Hauser
Distanz = ok
Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder
"Sonde frei" wählen.
• eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt
• der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen
Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
Hinweis!
Bei freier Sonde sollte die Ausblendung mit der Auswahl "Sonde frei" bestätigt werden.
Dist. zu klein
• es wird derzeit ein Störecho ausgewertet
• eine Ausblendung wird deshalb einschliesslich des derzeit gemessenen Echos ausgeführt
• der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen
Dist. zu gross
• dieser Fehler kann durch eine Störechoausblendung nicht beseitigt werden
• Anwendungsparameter (002), (003), (004) und "Abgleich leer" (005) überprüfen.
Dist.unbekannt
Wenn die tatsächliche Distanz nicht bekannt ist, kann keine Ausblendung durchgeführt werden.
manuell
Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs möglich. Diese
Eingabe erfolgt in der Funktion "Bereich Ausblend" (052).
Achtung!
Der Bereich der Ausblendung muss 0,3 m vor dem Echo des tatsächlichen Füllstandes enden.
Sonde frei
Bei freier Sonde wird die Ausblendung über die gesamte Sondenlänge durchgeführt.
Achtung!
Ausblendung in dieser Funktion nur starten, wenn die Sonde sicher frei ist. Andernfalls misst das
Gerät nicht mehr korrekt!

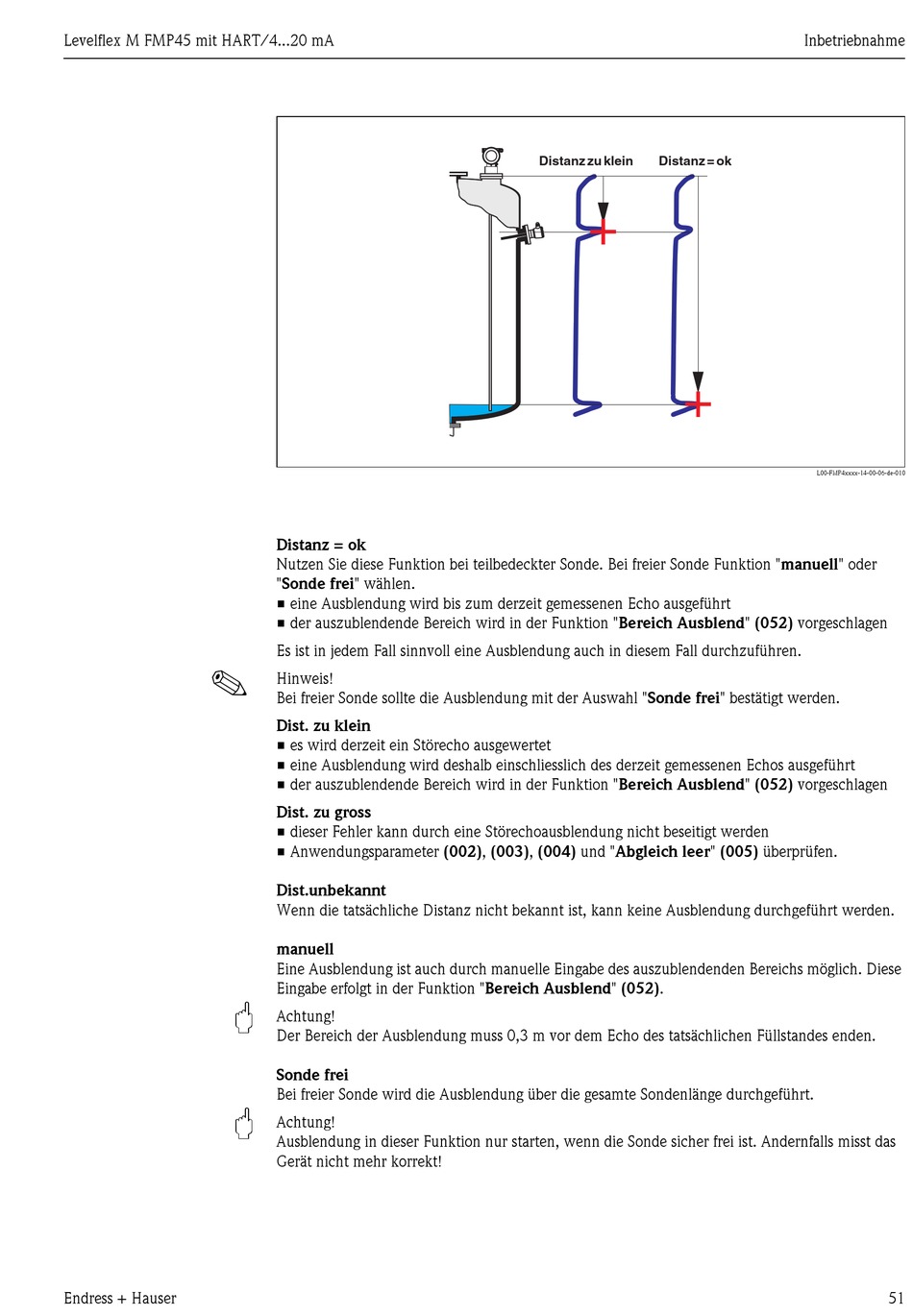

Distanz zu klein Distanz = ok
+
+
Inbetriebnahme
L00-FMP4xxxx-14-00-06-de-010
51
