Endress+Hauser Dosimass Kurzanleitung Seite 25

Dosimass
Anschluss Option 5
E

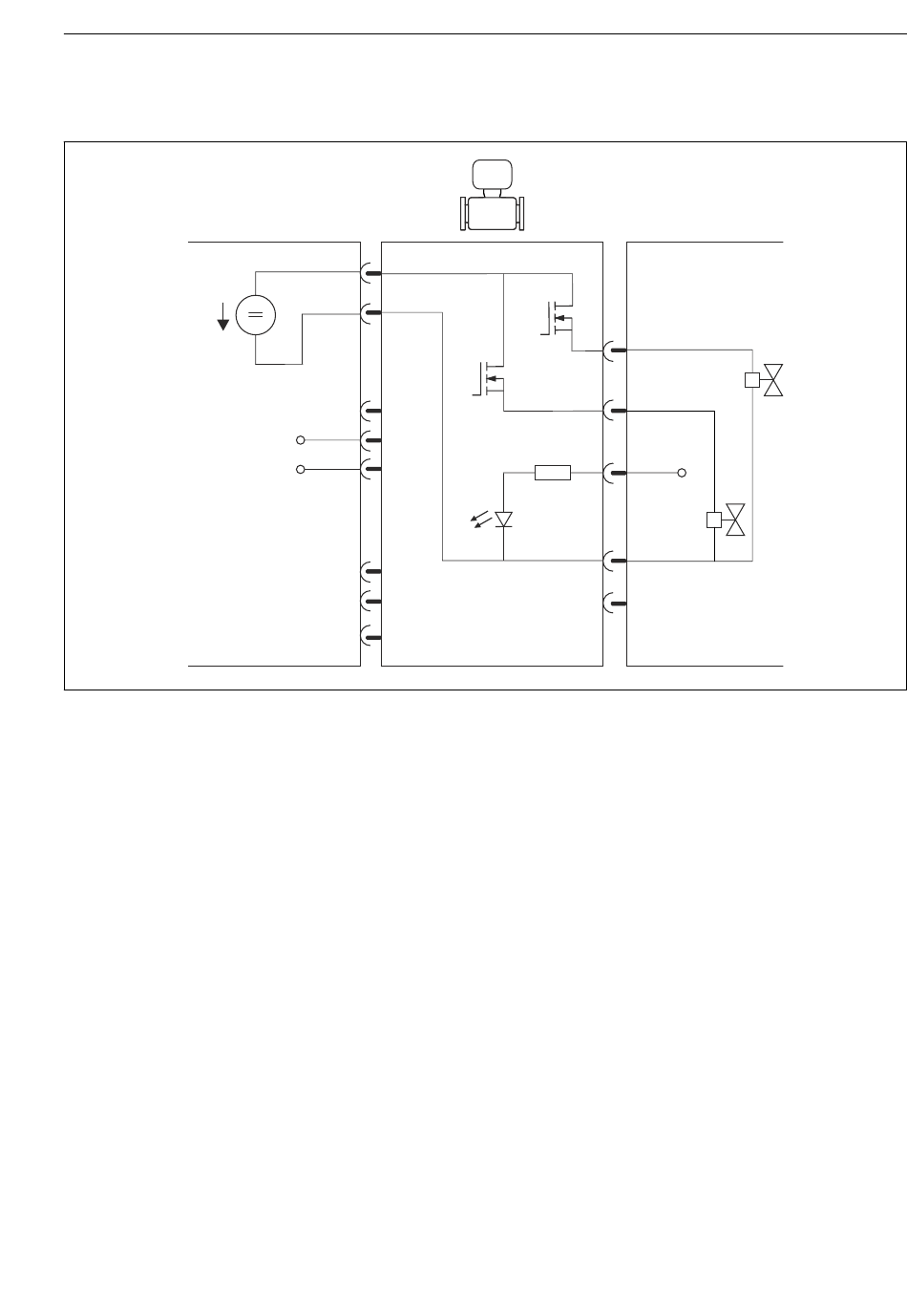

 8 Batch-Option mit 2 Ventilen
A Steckbuchse Eingang
B Stecker Eingang
B.1 Versorgungsspannung +
B.2 Service-Schnittstelle
B.3 Service-Schnittstelle
B.4 Versorgungsspannung –
B.5 N.C.
B.6 Modbus A
B.7 Modbus B
B.8 Service-Schnittstelle
C Steckbuchse Batch-Ausgang
C.1 AUX +
C.2 Batch-Ausgang 2 +
C.3 AUX - / Batch 1 und 2 –
C.4 Batch-Ausgang 1 +
C.5 N.C.
D Stecker Batch-Ausgang
E PELV- oder SELV-Spannungsversorgung
F1 Ventil 1
F2 Ventil 2
Endress+Hauser
A B
1
+
4
-
5
6
7
2
3
8
Elektrischer Anschluss
C
D
4
F1
2
1
F2
3
5
A0023239
25
