Montage

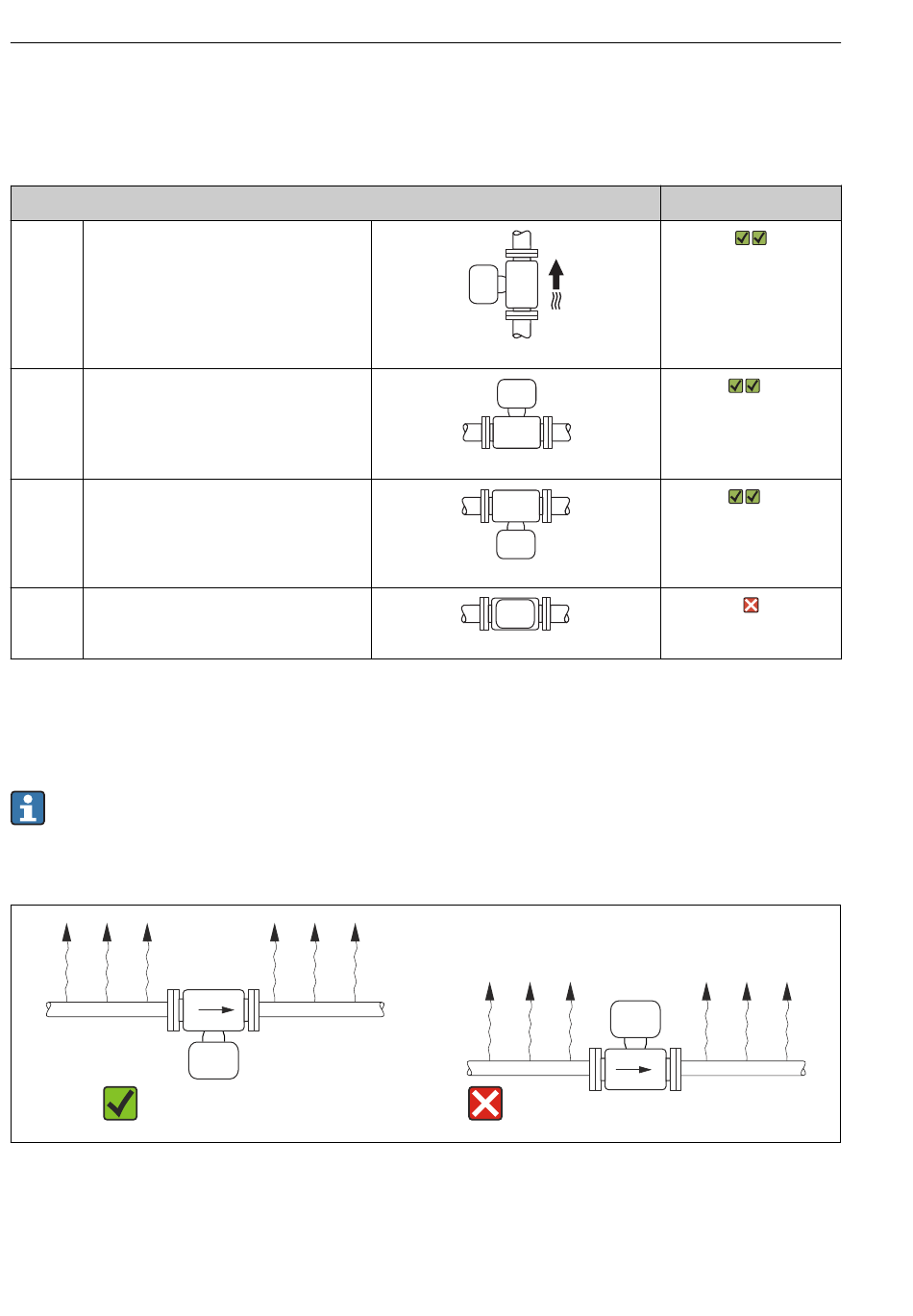

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Bei extremer Erwärmung (z.B. bei CIP- oder SIP-Reinigungsprozessen) wird empfohlen,
das Messgerät so einzubauen, dass der Messumformerteil nach unten gerichtet ist. So
kann die Gefahr einer Überhitzung der elektronischen Bauteile reduziert werden.
 3 Empfohlene Einbaulage bei extremer Erwärmung
14
Einbaulage
Dosimass
Empfehlung
