Dosimass

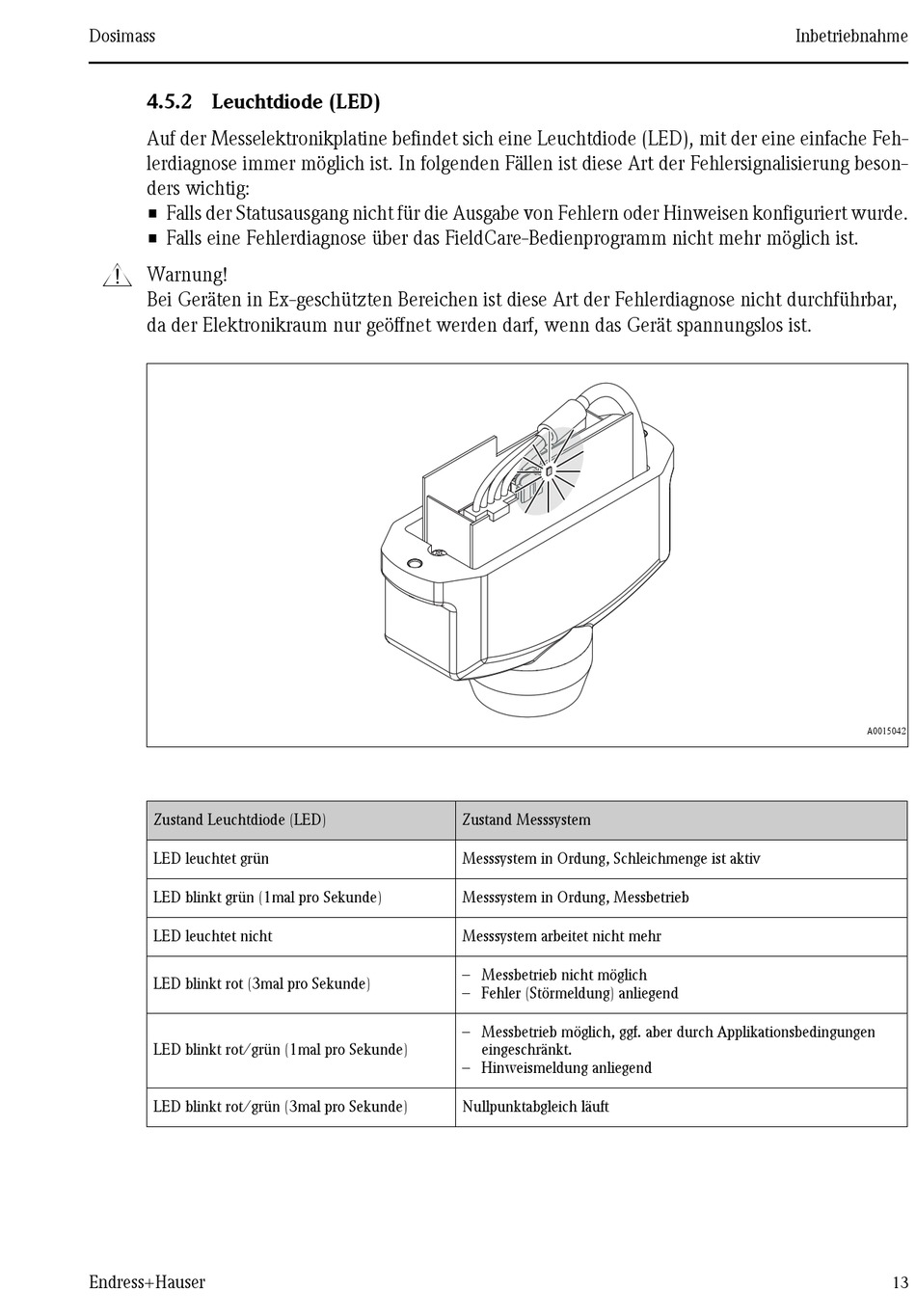

4.5.2 Leuchtdiode (LED)

Auf der Messelektronikplatine befindet sich eine Leuchtdiode (LED), mit der eine einfache Feh-
lerdiagnose immer möglich ist. In folgenden Fällen ist diese Art der Fehlersignalisierung beson-
ders wichtig:
• Falls der Statusausgang nicht für die Ausgabe von Fehlern oder Hinweisen konfiguriert wurde.
• Falls eine Fehlerdiagnose über das FieldCare-Bedienprogramm nicht mehr möglich ist.
#
Warnung!
Bei Geräten in Ex-geschützten Bereichen ist diese Art der Fehlerdiagnose nicht durchführbar,
da der Elektronikraum nur geöffnet werden darf, wenn das Gerät spannungslos ist.
Zustand Leuchtdiode (LED)
LED leuchtet grün
LED blinkt grün (1mal pro Sekunde)
LED leuchtet nicht
LED blinkt rot (3mal pro Sekunde)
LED blinkt rot/grün (1mal pro Sekunde)
LED blinkt rot/grün (3mal pro Sekunde)
Endress+Hauser
Zustand Messsystem
Messsystem in Ordung, Schleichmenge ist aktiv
Messsystem in Ordung, Messbetrieb
Messsystem arbeitet nicht mehr
– Messbetrieb nicht möglich
– Fehler (Störmeldung) anliegend
– Messbetrieb möglich, ggf. aber durch Applikationsbedingungen
eingeschränkt.
– Hinweismeldung anliegend
Nullpunktabgleich läuft
Inbetriebnahme
A0015042
13
