Betreiber:
Standort:
\\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen
seiltechnik@huck.net - www.huck.net

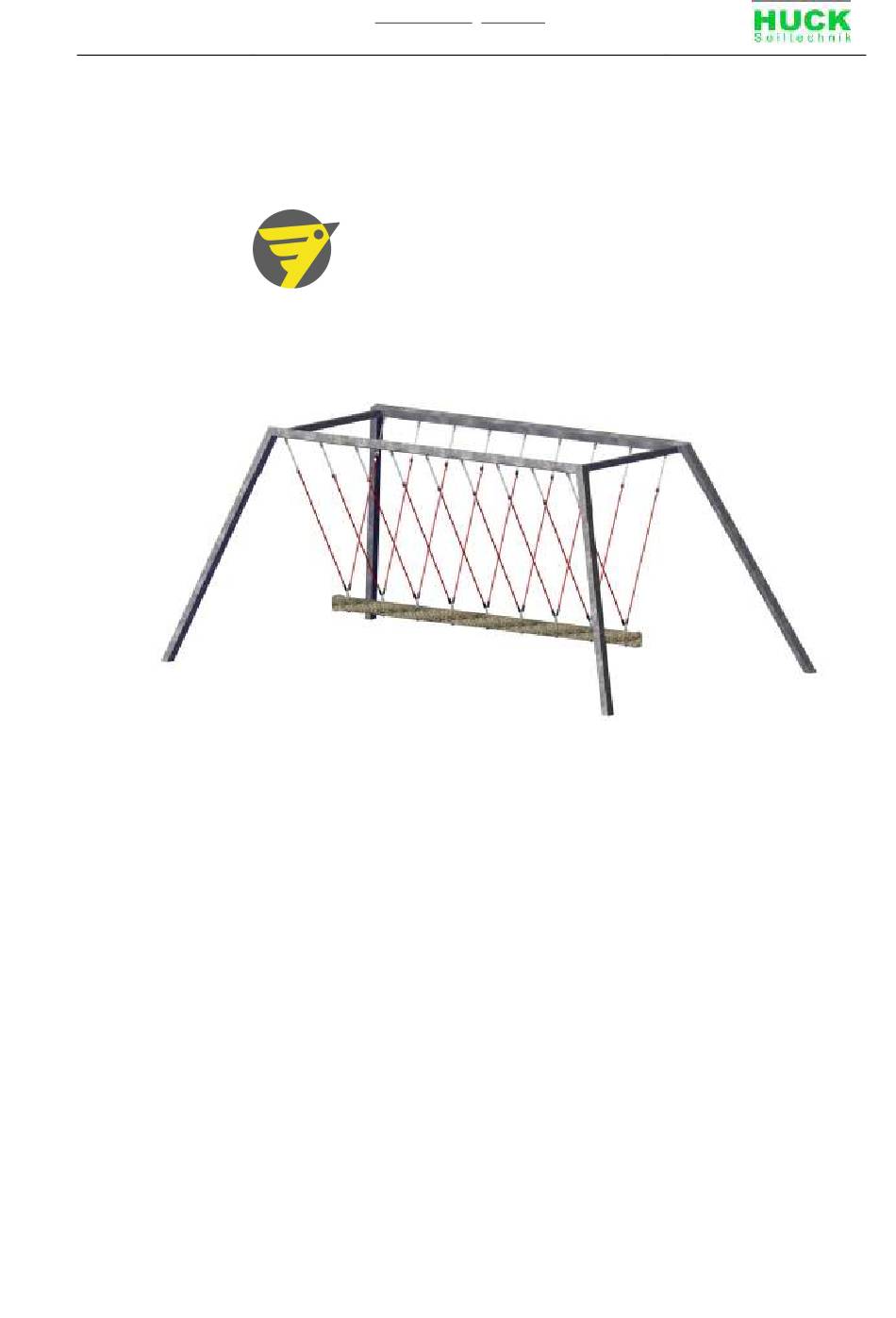

A Montageanleitung

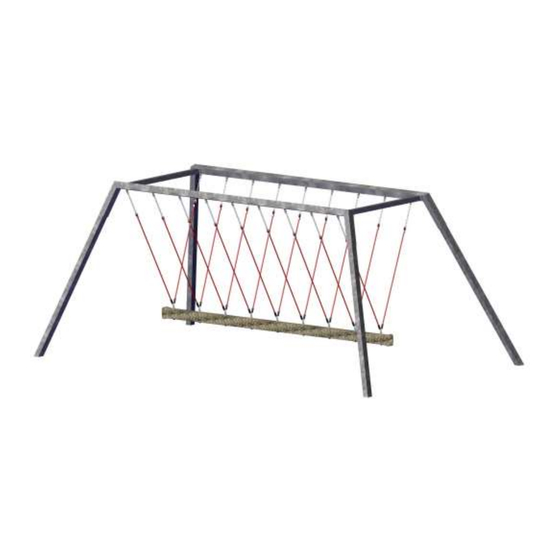

Super Tampen-Swinger „Midi"
Art.-Nr. 4585-50
Playparc-Artikelnummer: 15.06.173
______________________________________________
______________________________________________
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik Midi
Inhaltszusammenfassung für HUCK Seiltechnik Midi
-
Seite 1: A Montageanleitung Super Tampen-Swinger „Midi" Art.-Nr. 4585-50
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net A Montageanleitung Super Tampen-Swinger „Midi“ Art.-Nr. 4585-50 Playparc-Artikelnummer: 15.06.173 Betreiber: ______________________________________________ Standort: ______________________________________________ \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 1 -... - Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2020-07-07 Erste freigegebene Version Montageanleitung FH Alle Rechte vorbehalten © Copyright 2020 Huck Seiltechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
- www.huck.net Inhaltsverzeichnis Montageanleitung Super Tampen-Swinger „Midi“ Art.-Nr. 4585-50 ...... 1 Einleitung Installation ....................4 Datenblatt: Super Tampen-Swinger „Midi“ / Art.-Nr. 4585-50 ........ 6 Lieferumfang, Stückliste mit Teilenummern ............8 Abkürzungen ......................21 Überprüfungen nach der Installation ..............23 Wartungsanleitung Super Tampen-Swinger Art.-Nr. -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN 1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 + 3-2) auf Vollständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.
-
Seite 6: Datenblatt: Super Tampen-Swinger „Midi" / Art.-Nr. 4585-50
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: Super Tampen-Swinger „Midi“ / Art.-Nr. 4585-50 1. Geräteraum: 7675 mm x 4000 mm Mindestraum: 12460 mm x 3460 mm Gerätehöhe: 3000 mm Fallhöhe: 1500 mm Fallschutzfläche: 43,2 m²... - Seite 7 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Betonoberkanten gerundet! Fundamentmaße gelten für normale Bodenklassen 4-5 (gewachsener Boden). Bodenklasse 4: Leichte bis mittlere Plastizität, ineinandergebunden, mit geringem Steinanteil (Anteil < 30 % über einem Durchmesser von 63 mm Korngröße) Bodenklasse 5: Böden der Bodenklasse 3 und 4 mit einem großen Steinanteil...
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern 3.1.1 in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stüc Element / Pos. Größe O.K. Fehlt Beschreibung zahl Standfuss EK 30-4585-50 Detail 100/100/3820 Längstraverse EK 30-4585-50... -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 3.1.2 in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Stück- Pos. Symbol zahl Standfuss EK 30-4585-50 Detail 07 / 100/100/3820 mm Längstraverse EK 30-4585-50 Detail 01 / 110/110/5420 mm Quertraverse EK 30-4585-50 Detail 03 / 80/80/1646 mm Schaukeltampen mit vormontierten Aufhängeseile, Ketten und... - Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Stück- Pos. Symbol zahl U-Scheiben für M10 Stoppmutter M10 Schutzkappen für M10 Loctite je 3 ml Ankerplatte 500 x 500 mm Sechskantschraube M16 x 30 mm...
- Seite 11 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 11 -...
- Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net...
- Seite 13 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 13 -...
- Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net...
- Seite 15 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 15 -...
- Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net...
- Seite 17 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 17 -...
- Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net...
- Seite 19 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 19 -...
- Seite 20 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net...
-
Seite 21: Abkürzungen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Abkürzungen Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Beton C25/30 Betonbedarf: m³ Fallschutz Sickerschicht Oberkante Spielebene Mindestraum 43,2 m² \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 21 -... - Seite 22 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen (z.B. Torxhülse ) müssen mit Loctite gesichert werden! (mindestens 5 Tropfen) (außer Stoppmuttern)
-
Seite 23: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen. -
Seite 24: B Wartungsanleitung Super Tampen-Swinger Art.-Nr. 4585-50
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung Super Tampen-Swinger Art.-Nr. 4585-50... - Seite 25 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2020-07-07 Erste freigegebene Version Montageanleitung FH Alle Rechte vorbehalten © Copyright 2020 Huck Seiltechnik GmbH \\CAD1\Standard\4585-50\Montageanleitung\deutsch\Tampen_Swinger_Midi_4585_50_ST_B_L_GER.doc - 25 -...
-
Seite 26: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß... -
Seite 27: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage verstärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... - Seite 28 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicherheitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.
-
Seite 29: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den angegebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 30: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten... -
Seite 31: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 32: Jährliche Hauptinspektion
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Jährliche Hauptinspektion Jährlich durchzuführende Wartungsarbeiten 13.1 Die gesamte Anlage sowie die Fundamente und die Oberflächen sind auf ihren allgemein Zustand zu überprüfen. 13.2 Die Anlage ist insbesondere auf Vorliegen von Verrottung und Korrosion zu überprüfen. -
Seite 34: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Super Tampen-Swinger ________ / Art.-Nr. 4585-50 _____________________________________ Standort: __________________________________________________________________________________ Kunde oder Betreiber: ________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverständi Bespielb Gesperrt Mängel Mängel Datum Besichtig Ordnung... -
Seite 35: Übergabebeleg
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungsdokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax (06443) 8311-79 zurückzusenden!
