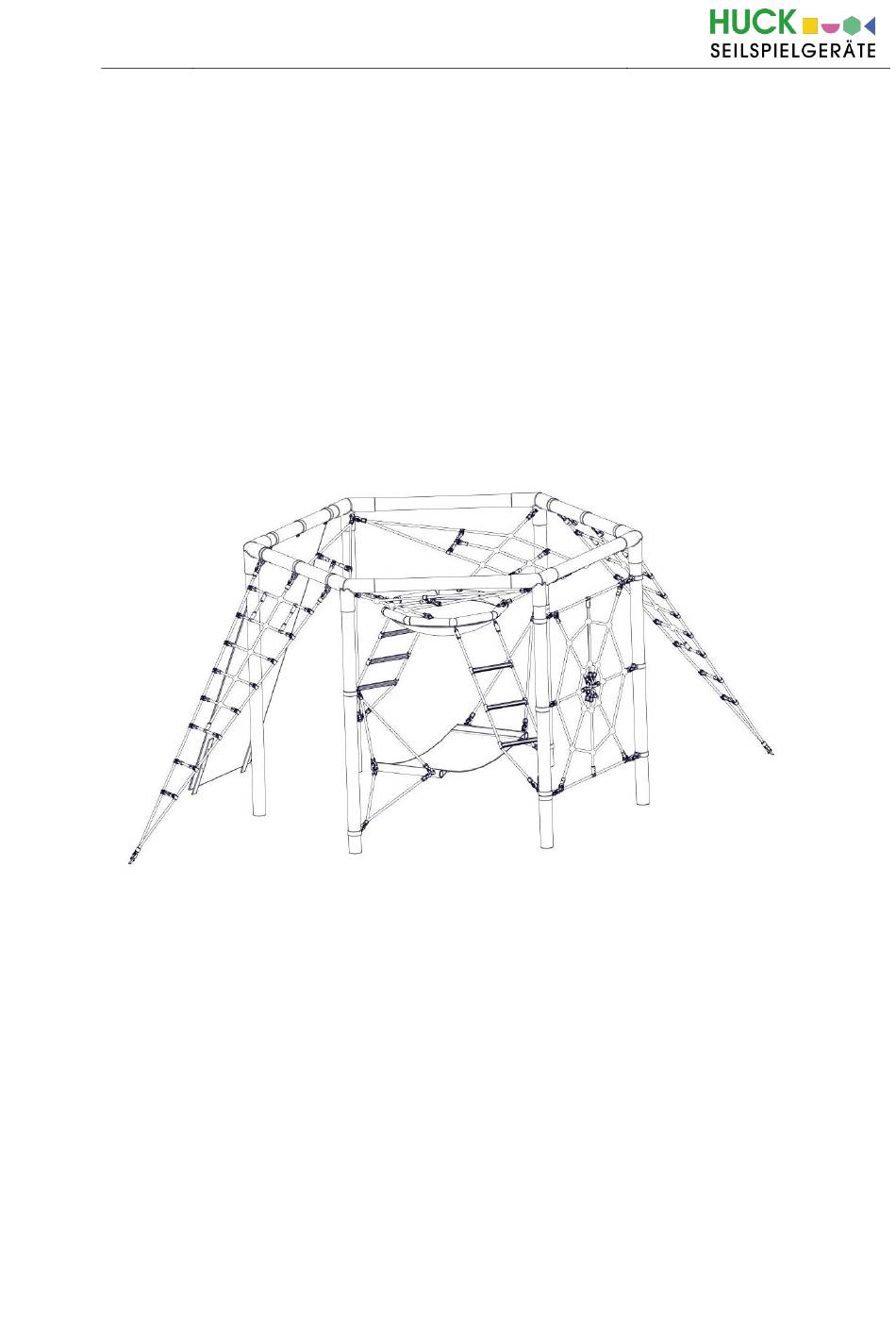

6-Eck-Kletterburg-Maxi, Art.: 4587-21
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Auf-
bau, Montage und Wartung des jeweiligen Gerätes verwenden!
Betreiber:
Standort:
\\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc
seiltechnik@huck.net • www.huck.net
A
Montageanleitung
____________________________________________
____________________________________________
1
Werbung
Verwandte Anleitungen für HUCK Seiltechnik Maxi
Inhaltszusammenfassung für HUCK Seiltechnik Maxi
- Seite 1 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montageanleitung 6-Eck-Kletterburg-Maxi, Art.: 4587-21 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Auf- bau, Montage und Wartung des jeweiligen Gerätes verwenden! Betreiber: ____________________________________________ Standort: ____________________________________________ \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2010-03-24 Erste freige ene Version Montageanleitung AG Revisionshistorie Revision 8 – 2024-001-08 6er Kette statt 7er / Schrauben Pos.14 10 mm kürzer Alle Rechte vorbehalten ©...
- Seite 3 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung 6-Eck-Kletterburg-Maxi, Art.: 4587-21 ........... 1 Einleitung Installation ....................4 Datenblatt: 6-Eck-Kletterburg Maxi, Artikel 4587-21 ..........6 Lieferumfang, Stückliste mit Teilenummern ..............8 Aufstellanweisung ....................... 14 Überprüfungen nach der Installation ................. 38 Wartungsanleitung 6-Eck-Kletterburg Maxi, Art.-Nr.
- Seite 4 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtli- nien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befesti- gungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 Vollständigkeit zu prüfen!
- Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Ge- räte. Technische Änderungen, die der Weiterentwicklung un- serer Artikel dienen, behalten wir uns vor.
- Seite 6 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: 6-Eck-Kletterburg Maxi, Artikel 4587-21 Geräteraum: 6,10 m x 3,80 m Mindestraum: 8,30 m x 7,50 m Gerätehöhe: 2,35 m Fallhöhe: 2.30m Fallschutzbereich: 46 m² Vorgeschriebener Untergrund: Bodenmaterial...
- Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Benötigte Hilfsmittel: evtl. kleiner Bagger, Rüttler (Frosch) Standardwerk- zeuge (z.B. Schlauchwaage bzw. Wasserwaage, diverse Maul.- Inbus- schlüssel, Schraubendreher, usw). Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 3 Stunden . Benötigte Hilfskräfte: 2-3 Person Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferan-...
- Seite 8 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Ø 101,6 mm; 1,50 m lg. Stahlmast verzinkt 3er-Rohrstutzen verz.
- Seite 9 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Stahlmast verzinkt, Ø 101,6 mm x 1,50m 3er-Rohrstutzen, für Ø 101,6 mm Stahlmast verzinkt, Ø 102 mm x 3,0 m Rohrschelle für Ø...
- Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Pos. Stück- Symbol zahl Spielteil 1(Wabennest mit Netz und Aufstiegsleiter) Spielteil 2 grüne Hängematte Spielteil 3 (gelbes Dreiecksaufstiegsnetz) \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Pos. Stück- Symbol zahl Spielteil 4 (blaues Dreicksaufstiegsnetz) Spielteil 5 (Spinnennetz) Spielteil 6 (Kletterwand) \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Pos. Stück- Symbol zahl ca. 1m lang (Stahllaschen) Schlossschrauben M12 x 60 mm U-Scheibe Ø 13 mm Stoppmutter M12 2-teilige Abdeckkappe schwarz für M12 gerade VA-Adapter & Fixanker M12...
- Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärung der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Beton C25/30 (für Fundamente) Betonbedarf: 1 m Einbautiefe Fallschutz Gehw. Pl. Gehwegplatte (kundenseitig beizustellen) Sickerschicht 10 cm M.Lot!
- Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Draufsicht \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Fundamentplan \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seitenansicht \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 19 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung! Alle Schrauben, Muttern und Hülsen (außer Stoppmuttern) müssen mit mindestens 5 Tropfen Loctite gesichert werden! \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 20 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 21 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 22 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 23 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 24 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 25 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 26 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 27 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 28 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 29 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 30 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 31 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 32 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 33 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 34 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Fixanker/Dübel Befestigung für M12-15-30 /110 \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 35 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 36 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 37 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 38 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw.
- Seite 39 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net B Wartungsanleitung 6-Eck-Kletterburg Maxi, Art.-Nr. 4587-21 \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 40 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2010-03-02 Erste freigegebene Version Wartungsanleitung Revisionshistorie Revision 8– 2024-01-08 6er Kette statt 7 er / Schrauben Pos, 14 10 mm kürzer FH Alle Rechte vorbehalten ©...
- Seite 41 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß...
- Seite 42 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...
- Seite 43 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.
- Seite 44 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.
- Seite 45 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsarbeiten \\CAD1\Standard\4587-21\Montageanleitung\6_Eck_Kletterburg_Maxi_4587_21_ST_B_L_08_GER.doc...
- Seite 46 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf.
- Seite 47 Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden.
- Seite 49 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: 6-Eck-Kletterburg Maxi _____________ / Art.-Nr.: 4587-21 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger...
- Seite 51 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
