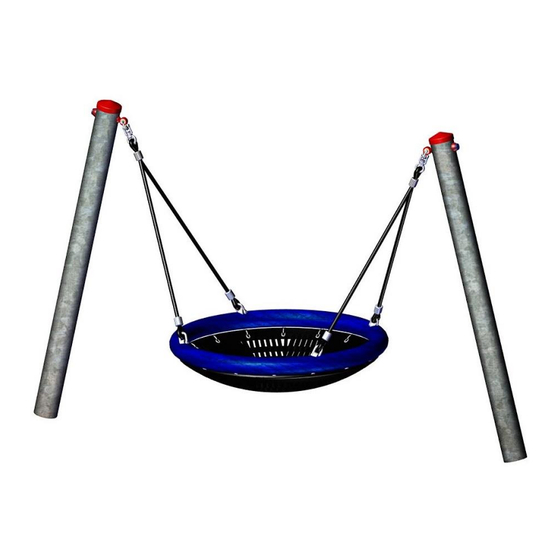

HUCK Seiltechnik Mini M-Schaukel Montageanleitung
  1. Anleitungen
  2. Marken
  3. HUCK Seiltechnik Anleitungen
  4. Spielanlagen
  5. Mini M-Schaukel
  6. Montageanleitung

HUCK Seiltechnik Mini M-Schaukel Montageanleitung

Vorschau anzeigen
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

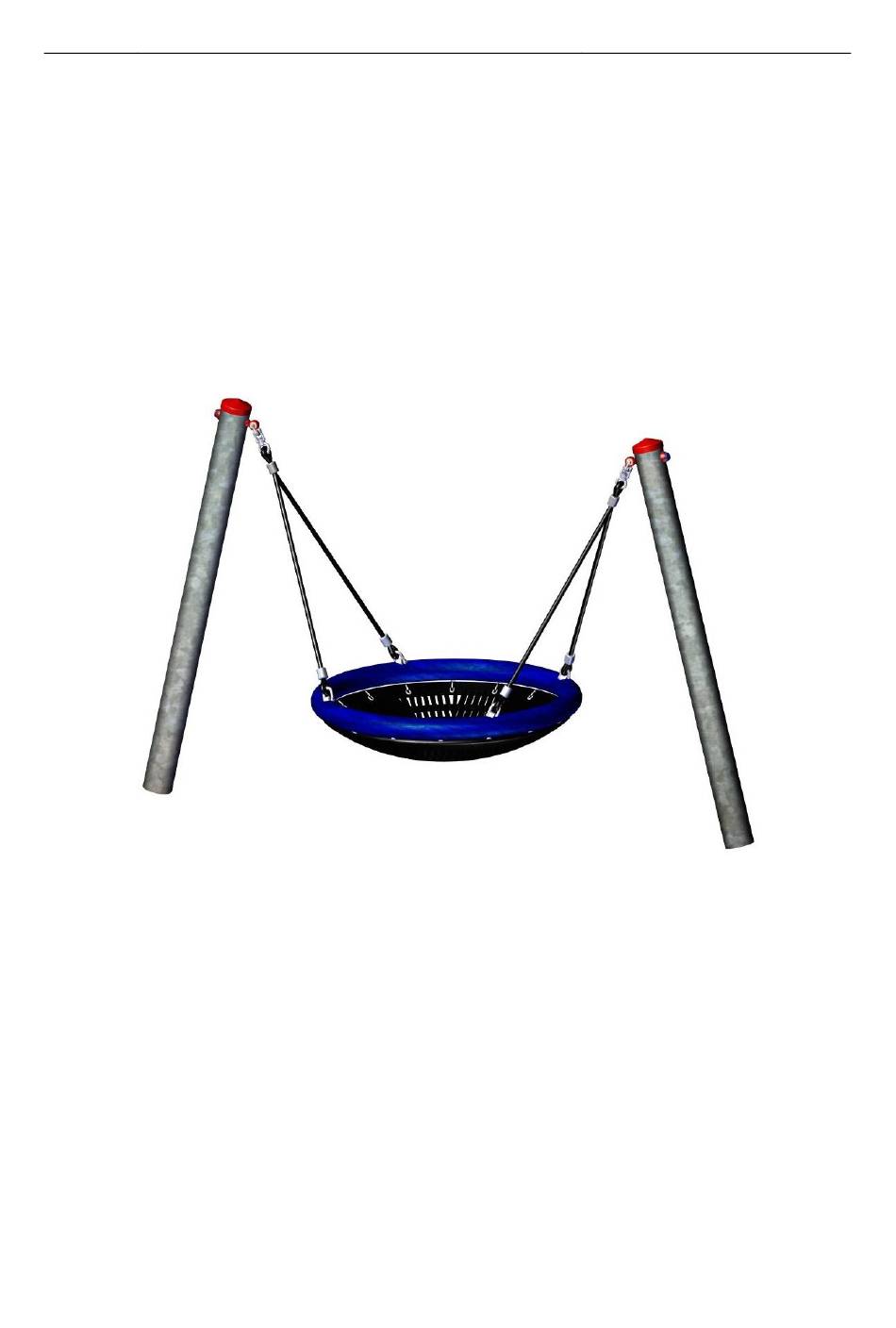

A Montageanleitung
Mini M-Schaukel, Art.-Nr. S4003
Betreiber: __________________________________________________ ____
Standort:_______________________________________________________
\\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik Mini M-Schaukel

Inhaltszusammenfassung für HUCK Seiltechnik Mini M-Schaukel

  • Seite 1: A Montageanleitung Mini M-Schaukel, Art.-Nr. S4003

    A Montageanleitung Mini M-Schaukel, Art.-Nr. S4003 Betreiber: __________________________________________________ ____ Standort:_______________________________________________________ \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 2 Revision 0 – 2019-04-02 Erste freigegebene Version Montageanleitung FH Revision 3 – 2019-09-17 Fallhöhe jetzt 0,90 m FH Alle Rechte vorbehalten \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montageanleitung Mini M-Schaukel, Art.-Nr. S4003 ..........1 Einleitung Installation ....................4 Datenblatt: Mini M-Schaukel, Artikel S4003 ............. 6 Aufstellanweisung ......................Überprüfungen nach der Installation ................. 20 Wartungsanleitung Mini M-Schaukel, Art.-Nr. S4003 ..........21 Einleitung Wartung ...................... 23 Allgemeine Hinweise zu den Wartungsarbeiten ............24 Wartungsplan ......................

  • Seite 4: Einleitung Installation

    1 Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1) auf Vollständigkeit zu prüfen! Wir bitten zu beachten, dass die Installation auf ebenem Gelände durchgeführt werden muss.
  • Seite 5 Zeichnungen / Ansichten Sämtliche symbolischen Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor. Maßtoleranzen / Abmessungen Aufgrund der Eigenschaften und Charakteristiken der Bauteile sind geringe Maßtoleranzen gegenüber der Angabe auf den Skizzen möglich.

  • Seite 6: Datenblatt: Mini M-Schaukel, Artikel S4003

    Datenblatt: Mini M-Schaukel, Artikel S4003 Platzbedarf inkl. Fundament: 3,35 m x 1,00 m Sicherheitsbereich: 2,30 m x 5,10 m Fallhöhe: 0,90 m Die Abbildungen (Einzelzeichnungen) sind nicht maßstabsgetreu!! Vorgeschriebener Untergrund: Bodenmaterial Beschreibung Mindestschicht- Maximale in mm dicke in mm Fallhöhe mm Rasen/Oberboden <= 1000*...
  • Seite 7 Zur Sicherheit sind bei Bodenklassen1 bis 3 die Fundamente um mind. 50% in der Flä- che größer zu fundamentieren. 6. Montagezeit bei fertiger Einbetonierung der Stahlmasten: 1 Person ca. 30 Minuten. 7. Nicht im Lieferumfang enthalten: Betonplatten (2 Stück ). (Betonplatten ~ 250 x 250 x 40 mm) und Hilfslatten (Dachlatten) zum Abstützen der Pfosten.

  • Seite 8: Tabelle -1: Lieferumfang, Stückliste Mit Teilenummern

    3 Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 01: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Schaukelteil Ø 0,90m Kleinkind-Schaukelsitz 4693 (siehe Seite 17) Stahlpfosten Ø 101.6 mm - 2,40 m lang 100 2 Rohrschellen für Ø...

  • Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern

    in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 0,90m Kleinkind-Schaukelsitz 4693 (siehe Seite 17) Ø 101.6 mm - 2,40 m lang für Ø 101.6 mm \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 10 Pos. Stück- Symbol zahl M10 x 110 mm verz. M10 verz. für Ø 101.6 mm 5,5 x 25 mm Zweiteilige Abdeckkappe für M12 Ø 50 mm Ø 13 verzinkt M12, VA M12 x 120 mm \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 11 Pos. Stück- Symbol zahl M8, vormontiert an Pos. 1 M8, vormontiert an Pos. 1 für M8 Schäkel, vormontiert an Pos. 1 Loctite Dachlatte (bauseits vom Kunden) Länge: 1750 mm, Abstand der Hölzer = 1650 mm Dachlatte (bauseits vom Kunden) Länge = 2230 mm Gehwegplatte oder ähnliches als Unterlage ca.
  • Seite 12 Sicherheitsbereich - Draufsicht Aufprallfläche: 2,30 m x 5,10m \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 13 Fundament - Vorderansicht \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 14 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 15 Fundament - Draufsicht \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 16 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 17 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 18 Achtung Plakette! Plakette nach der Montage bzw. dem Lackieren von außen sichtbar an den Pfosten anbringen. (Untergrund fettfrei säubern) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 19 Erklärungen der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Aushubhöhe Beton C25/30 für Fundamente Einbautiefe, Oberkante Banderole (bis zur Spielebene) Erde (Grund) 100 mm FR ! Fundamentoberfläche 2% Gefälle nach außen Fallschutz 300 mm Leicht einfetten! Sickerschicht Tragfeste Sauberkeitsschicht zum Einbau des Fundaments bzw.

  • Seite 20: Überprüfungen Nach Der Installation

    4 Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen. In den folgenden Fällen ist das Gerät noch nicht sicher installiert: •...

  • Seite 21: B Wartungsanleitung Mini M-Schaukel, Art.-Nr. S4003

    B Wartungsanleitung Mini M-Schaukel, Art.-Nr. S4003 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...
  • Seite 22 Revision 0 – 2019-04-02 Erste freigegebene Version Montageanleitung FH Revision 3 – 2019-09-17 Fallhöhe jetzt 0,90 m FH Alle Rechte vorbehalten © Copyright 2019 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...

  • Seite 23: Einleitung Wartung

    5 Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, dass die regelmäßigen Kontrollen im Bedarfsfall- eine Reparatur nach sich ziehen.

  • Seite 24: Allgemeine Hinweise Zu Den Wartungsarbeiten

    Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen Die Häufigkeit der Inspektionen müssen sich nach der tatsächlichen Bean- spruchung richten.

  • Seite 25: Absperrung Der Spielanlagen

    Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 6.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. Deshalb sollten lose Schrauben stets nachge- zogen und das Fehlen von Schrauben kontrolliert werden (z.

  • Seite 26: Wartungsplan

    6.13.1.1.1 7 Wartungsplan Besondere Hinweise 7.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. 7.1.2 Wartungsintervall bei starker Beanspruchung Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind!!!

  • Seite 27: Regelmäßige Wartungsarbeiten

    9 Regelmäßige Wartungsarbeiten \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\S4003\Mini_M_Schaukel_4540_10_ST_B_L_1_GER.doc...

  • Seite 28: Monatlich Durchzuführende Wartungsarbeiten

    10 Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. nachziehen. Beschädigte oder fehlende Teile er- neuern.

  • Seite 29: Jährliche Hauptinspektion

    12 1/2 jährlich durchzuführende Wartungsarbeiten 12.1 Die Standfestigkeit der Standpfosten, Streben, Fundamente usw. ist zu überprüfen. Nach durchgeführten Reparaturen oder zusätzlich einge- bauten bzw. ersetzten Anlageteilen ist die gesamte Anlage auf ihre Sicherheit zu überprüfen. Jährliche Hauptinspektion 13 Jährlich durchzuführende Wartungsarbeiten 13.1 Die gesamte Anlage sowie die Fundamente und die Oberflächen sind auf ihren allgemein Zustand zu überprüfen.

  • Seite 31: Wartungsprotokoll

    14 Wartungsprotokoll Gerätename: Mini M-Schaukel ___________________ / Art.-Nr. S4003 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger Ordnung behoben durch Bitte kopieren und 1x jährlich nach der Hauptinspektion an den Hersteller per Telefax +49 (0)6443 / 83 11 79 zurücksenden! Die Bestätigungsform zu den Akten des Spielgeräts legen.

  • Seite 33: Übergabebeleg

    Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Kübler Sport GmbH zurückzusenden! S4003 Art.-Nr.: Gerätetyp: Mini M-Schaukel Seriennummer: ____________________________________________ Kunde oder Betreiber (Stadt, Kommune, Kindergarten, etc.): __________________________________________________________ __________________________________________________________ Zuständiger Sachbearbeiter:...
