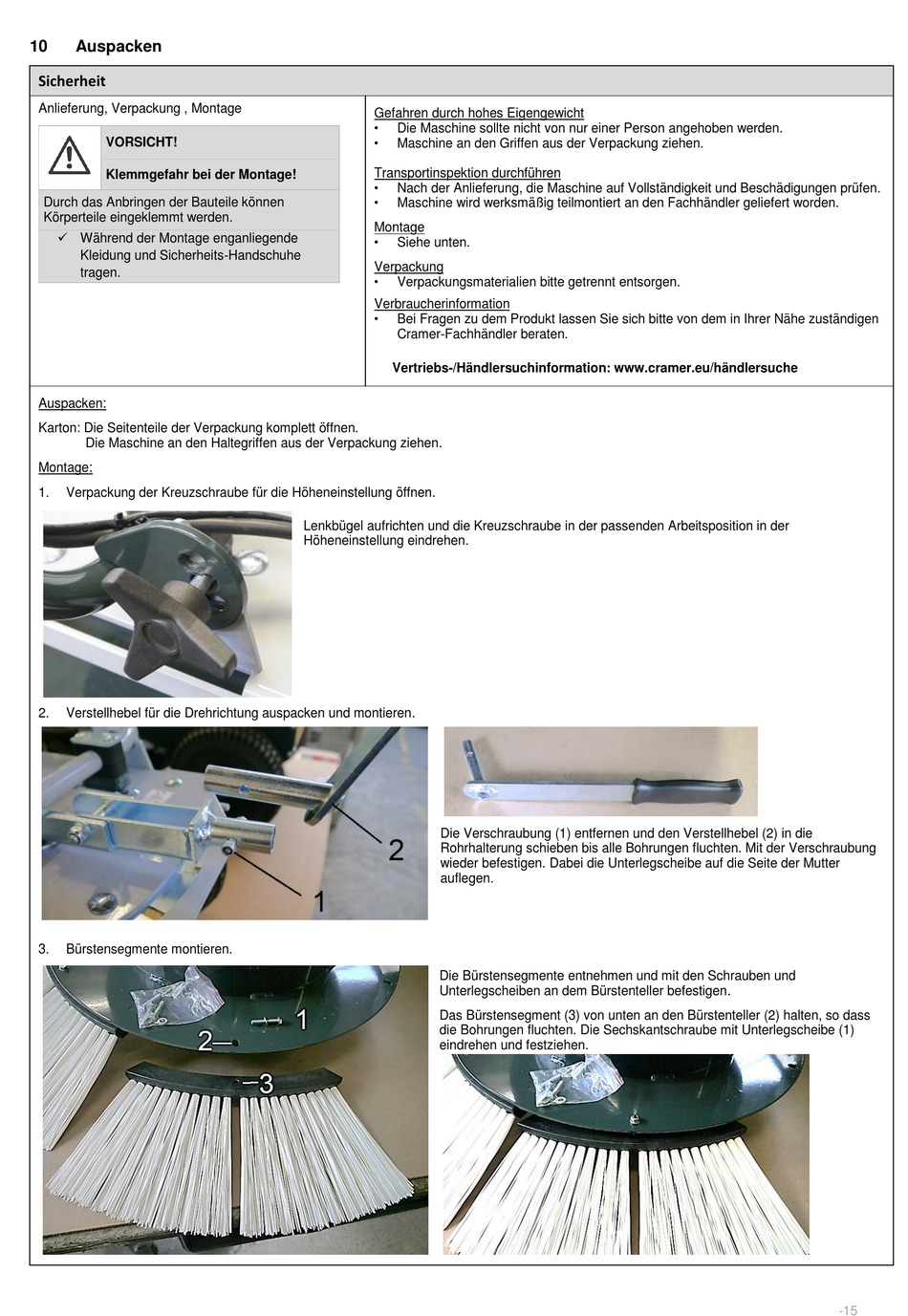

10
Auspacken
Sicherheit
Anlieferung, Verpackung , Montage
VORSICHT!
Klemmgefahr bei der Montage!
Durch das Anbringen der Bauteile können
Körperteile eingeklemmt werden.
Während der Montage enganliegende
Kleidung und Sicherheits-Handschuhe
tragen.
Auspacken:
Karton: Die Seitenteile der Verpackung komplett öffnen.
Die Maschine an den Haltegriffen aus der Verpackung ziehen.
Montage:
1.
Verpackung der Kreuzschraube für die Höheneinstellung öffnen.
2.
Verstellhebel für die Drehrichtung auspacken und montieren.
3.
Bürstensegmente montieren.
Gefahren durch hohes Eigengewicht
•
Die Maschine sollte nicht von nur einer Person angehoben werden.
•
Maschine an den Griffen aus der Verpackung ziehen.
Transportinspektion durchführen
•
Nach der Anlieferung, die Maschine auf Vollständigkeit und Beschädigungen prüfen.
•
Maschine wird werksmäßig teilmontiert an den Fachhändler geliefert worden.
Montage
•
Siehe unten.
Verpackung
•
Verpackungsmaterialien bitte getrennt entsorgen.
Verbraucherinformation
•
Bei Fragen zu dem Produkt lassen Sie sich bitte von dem in Ihrer Nähe zuständigen
Cramer-Fachhändler beraten.
Vertriebs-/Händlersuchinformation: www.cramer.eu/händlersuche
Lenkbügel aufrichten und die Kreuzschraube in der passenden Arbeitsposition in der
Höheneinstellung eindrehen.
Die Verschraubung (1) entfernen und den Verstellhebel (2) in die
Rohrhalterung schieben bis alle Bohrungen fluchten. Mit der Verschraubung
wieder befestigen. Dabei die Unterlegscheibe auf die Seite der Mutter
auflegen.
Die Bürstensegmente entnehmen und mit den Schrauben und
Unterlegscheiben an dem Bürstenteller befestigen.
Das Bürstensegment (3) von unten an den Bürstenteller (2) halten, so dass
die Bohrungen fluchten. Die Sechskantschraube mit Unterlegscheibe (1)
eindrehen und festziehen.
-15
